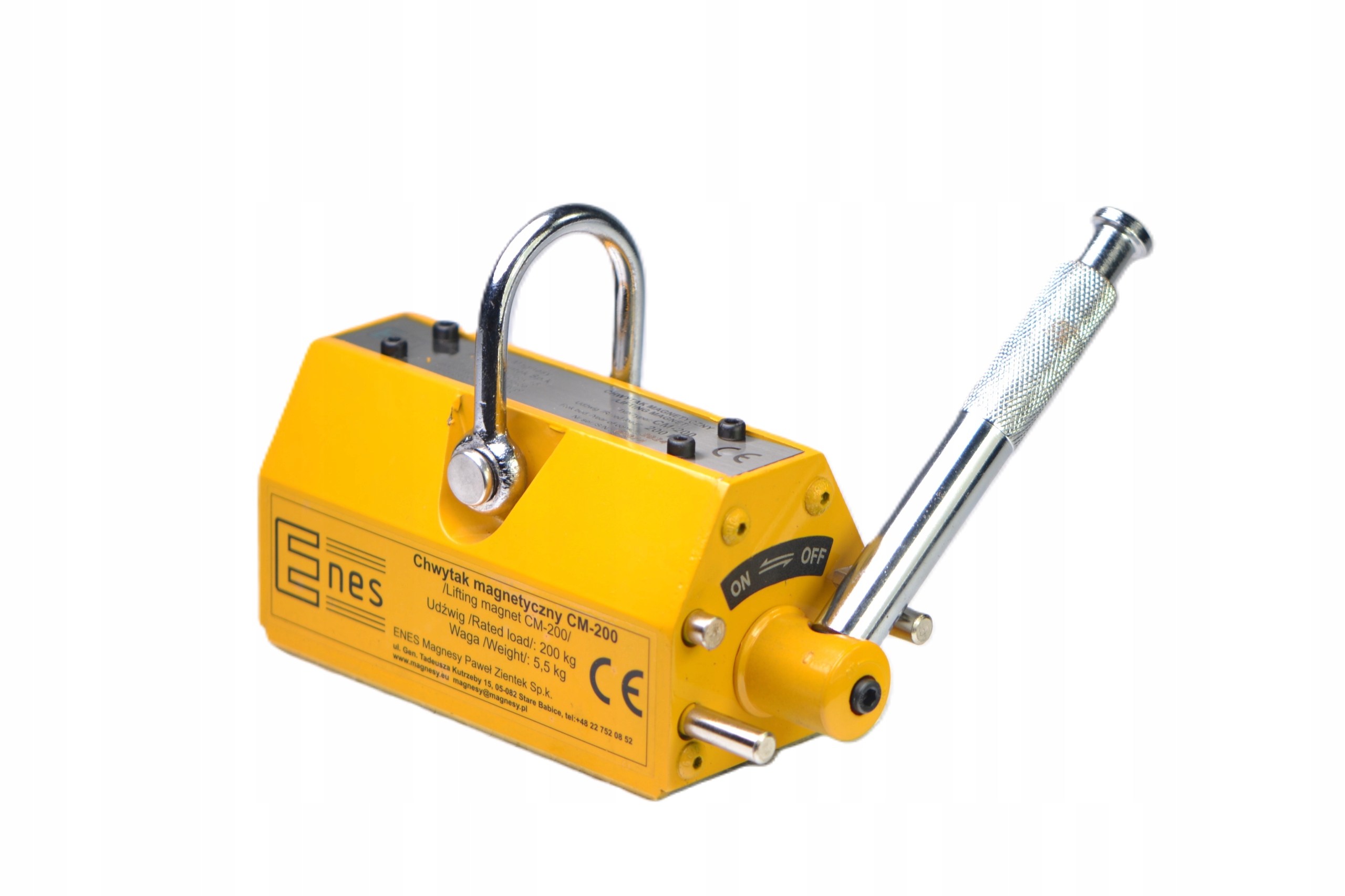

Грейферный подъемник магнитный держатель cm200 магнит для листового металла 200 кг Enes

Maksymalny udźwig użytkowy: (NOMINALNY): 200 [kg]

Udźwig maksymalny (obciążenie zrywające): >700 [kg] - współczynnik bezpieczeństwa dla prób statycznych wynosi 3,5 i jest zgodny z normą PN-EN 13155:2021-05 "Dźwignice - Bezpieczeństwo - Zdejmowalne urządzenia chwytające"

NIE STOSOWAĆ CHWYTAKÓW DO ŁADUNKÓW CIĘŻSZYCH NIŻ UDŹWIG NOMINALNY !

Chwytaki magnetyczne (podnośniki) służą do podnoszenia i przenoszenia ciężkich elementów z żelaza i stali magnetycznych. Urządzenia te nie wymagają żadnego zasilania. Włączanie i rozłączanie pola magnetycznego następuje w wyniku przestawienia ręcznej dźwigni. Pole magnetyczne chwytaków jest wytwarzane przez magnesy neodymowe. Znajdują zastosowanie w składach stali, fabrykach, magazynach, warsztatach, dokach. Są pomocne przy przenoszeniu blach, płyt, profili, prętów, kątowników, ceowników, rur okrągłych i kwadratowych i innych dużych żelaznych elementów.

Do każdego chwytaka magnetycznego serii CM dołączamy:

♦  2-letnią gwarancję,

♦  deklarację zgodności "CЄ",

♦  protokół pomiaru udźwigu,

♦  instrukcję obsługi w j. polskim,

♦  skróconą/stanowiskową instrukcję obsługi.

Rzeczywisty udźwig każdego chwytaka zależy od grubości i kształtu podnoszonych elementów. (dla każdego chwytaka (podnośnika) podana jest zależność udźwigu od grubości podnoszonych elementów). Dla cylindrycznych elementów pełnych (walców, prętów) udźwig nominalny jest o ok. 50% mniejszy.

• Minimalna grubość elementu, przy której można stosować chwytak: 5 mm

Elementy zbyt cienkie mogą być przyciągane słabo ponieważ pole magnetyczne chwytaka nie jest w pełni wykorzystane. Ponadto cienkie elementy wyginają się i ich powierzchnia styku z chwytakiem zmniejsza się, przez co siła przyciągania maleje. Najlepszą wydajność udźwigu uzyskuje się dla odpowiednio grubych elementów.

• Grubość podnoszonego elementu, przy której udźwig chwytaka wynosi 100%: 15 mm

Przed rozpoczęciem pracy należy uwzględnić zależność procentową udźwigu w funkcji grubości podnoszonej stali (krzywe wydajności udźwigu znajdują się w instrukcji).

Для транспортировки круглых компонентов, таких как трубы, стержни, стальные валы, грузоподъемность максимальный захват уменьшается:

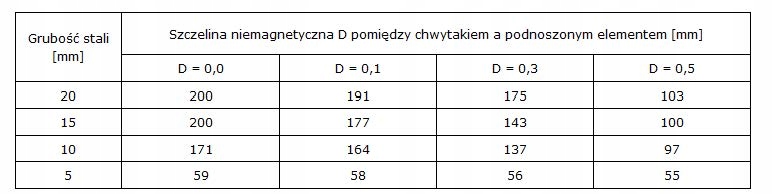

Rzeczywisty udźwig każdego chwytaka zależy także od wielkości szczeliny powietrznej.

Między powierzchnią chwytaka a podnoszonym elementem (dla każdego chwytaka podana jest charakterystyka udźwigu w funkcji wielkości szczeliny powietrznej).

UDŹWIG NOMINALNY CHWYTAKA CM-200[kg]:

Грузоподъемность зависит от воздушного зазора между полюсами (ногой) захвата и подъемный элемент. Если шероховатость поверхности заряда Ra будет меньше 6,3 производительность захвата не упадет. Такой случай имеет место для очень чистой, плоской и отшлифованной поверхности. Если шероховатость поверхности поднятых материалов Ra будет больше от 6,3 включено.

Для ржавых поверхностей после прокатки можно использовать зазор в интервал (0,1 - 0,3 мм), в то время как для неровных пористых поверхностей зазор оценивается в интервал (0,3-0,5 мм).

Прежде чем приступить к работе, найдите в инструкции зависимость процент грузоподъемности в зависимости от зазора.

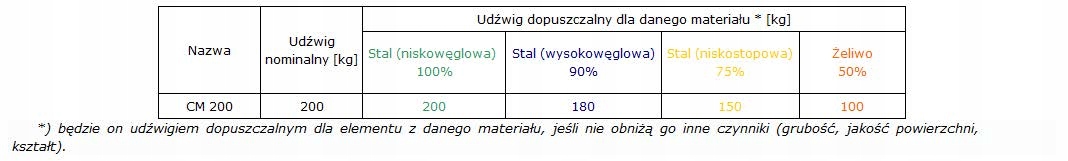

Фактическая грузоподъемность каждого захвата также зависит от марки поднимаемой стали (чем больше содержание железа, тем больше грузоподъемность).

Фактическая грузоподъемность каждого захвата также зависит от температуры окружающей среды и температуры поднятый элемент

(не может быть выше 80 градусов по Цельсию). В захватах магнитным источником магнитного поля являются спеченные неодимовые магниты, которых максимум рабочая температура 80 градусов Цельсия.

-------------------------------------------------------------------------------- мы предлагаем:

• консультирование,
• обслуживание,
• части запасные,
• ежегодные осмотры и испытания грузоподъемности грейфера, подтвержденные соответствующим свидетельством.
