Драйвер Контроллер MPPT нагревательные элементы Панели 2000W 230V

Regulator solarny z algorytmem śledzenia mocy maksymalnej paneli PV (MPPT PWM) do grzałek w zasobnikach C.W.U 2000W 230V

Sterownik posiada wbudowany bufor ładunku zwiększający efektywność działania - większy uzysk energii

!!! Sterownik na wyjściu daje napięcie STAŁE !!!

Sterownik powstał jako odpowiedź na potrzeby konsumentów związane z grzaniem wody w zasobnikach C.W.U z instalacji PV. Oferowany regulator dzięki technologii śledzenia mocy maksymalnej paneli PV w czasie rzeczywistym dopasowuje moc oddawaną przez panele do danego obciążenia w danych warunkach nasłonecznienia, dzięki czemu cała energia z paneli w sposób bezstratny (bo na poziomie 99%) trafia do grzałki. Dynamiczna charakterystyka pracy pozwala na szybkie dopasowanie się sterownika do aktualnego nasłonecznienia i utrzymanie punktu mocy maksymalnej instalacji, tak aby chwilowy uzysk energii był jak największy. Został wykonany w technologii montażu powierzchniowego SMD oraz przewlekanego THT.

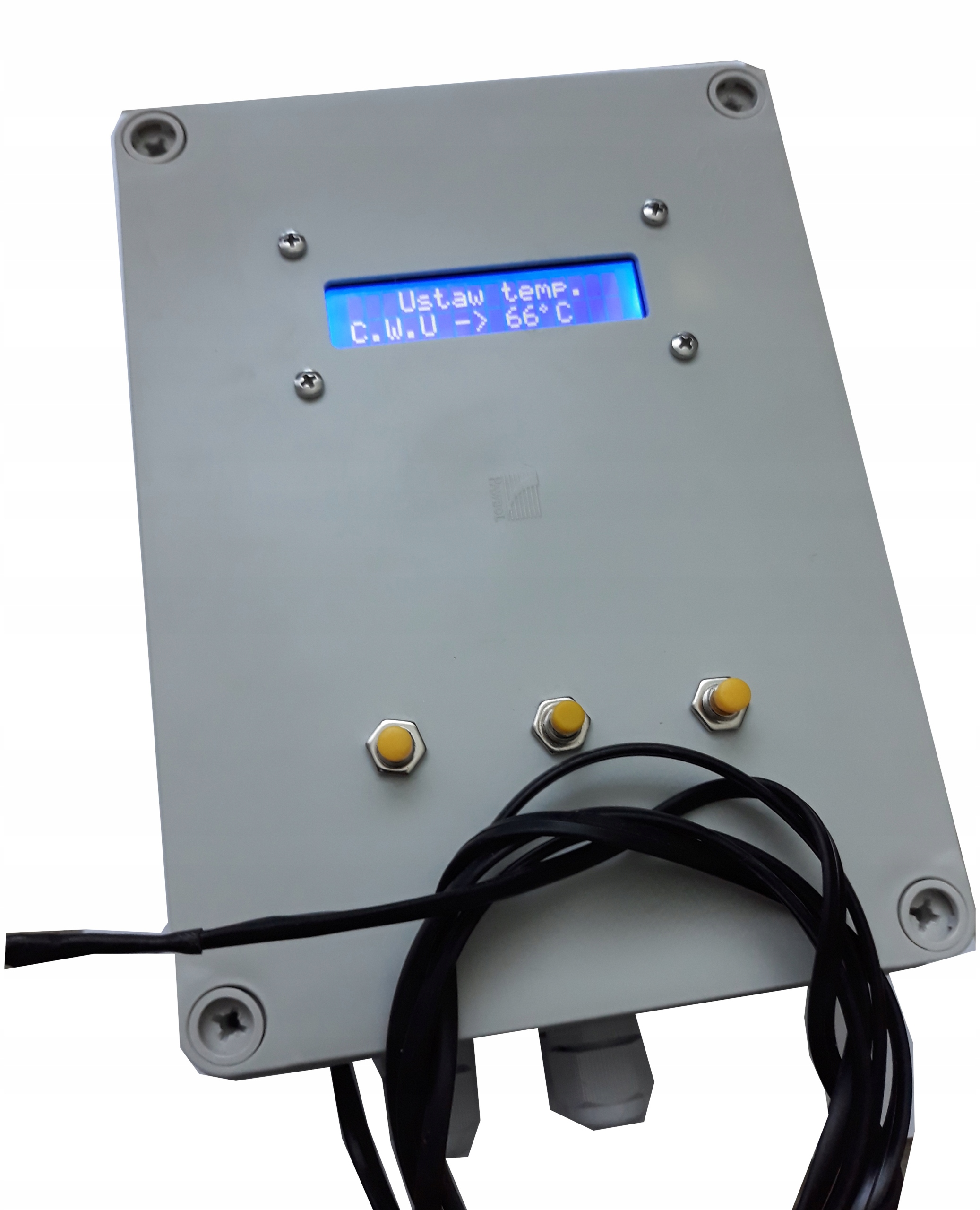

Sterownik posiada czujnik temperatury oraz funkcję termostatu - wprowadza się temperaturę zadaną, do której ma być nagrzana woda w zasobniku. Posiada też licznik energii, który zlicza i zapisuje w nieulotnej pamięci ilość energii wprowadzonej do zasobnika, tak aby użytkownik mógł na bieżąco obserwować tę wartość, a tym samym ile zaoszczędził na tej energii.

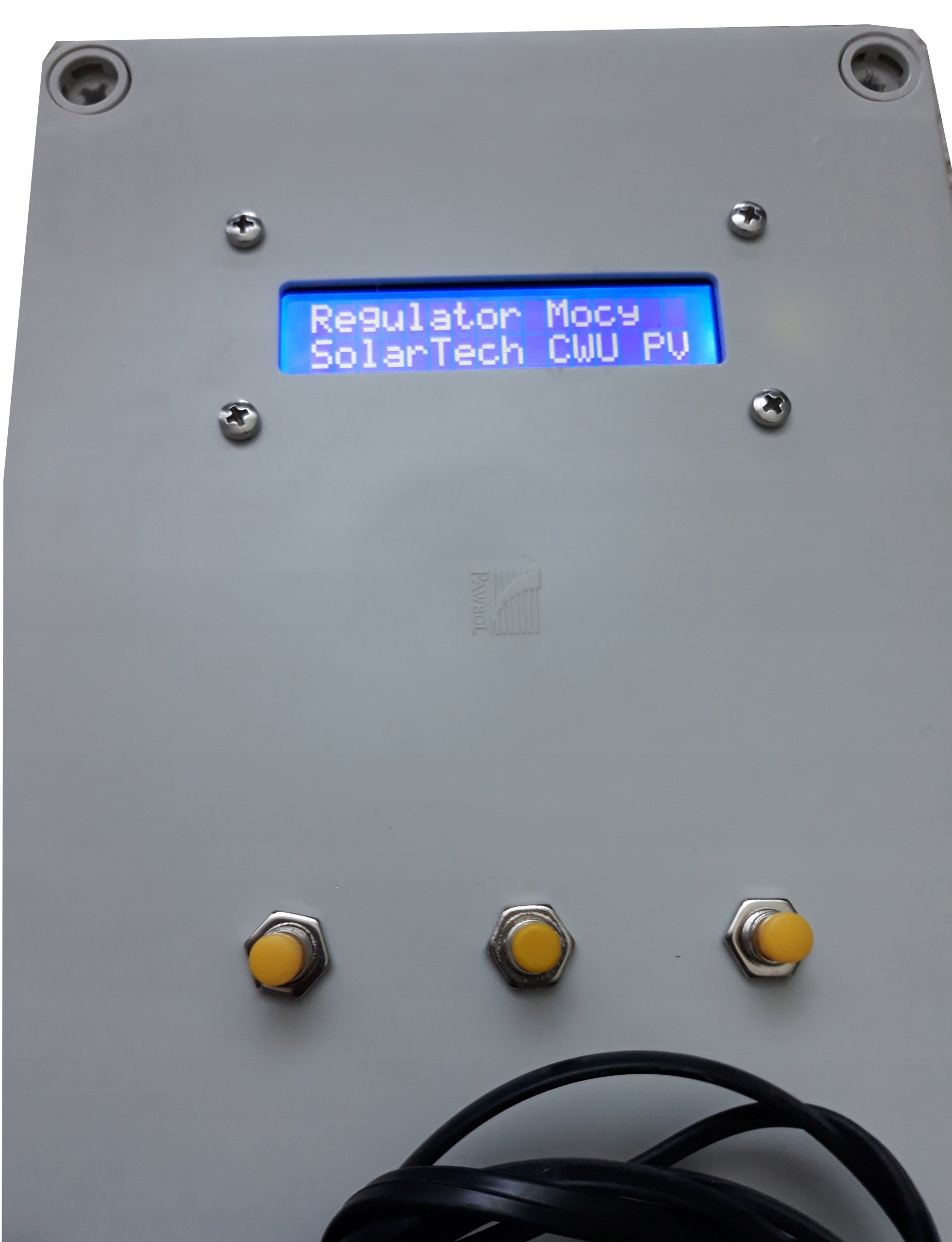

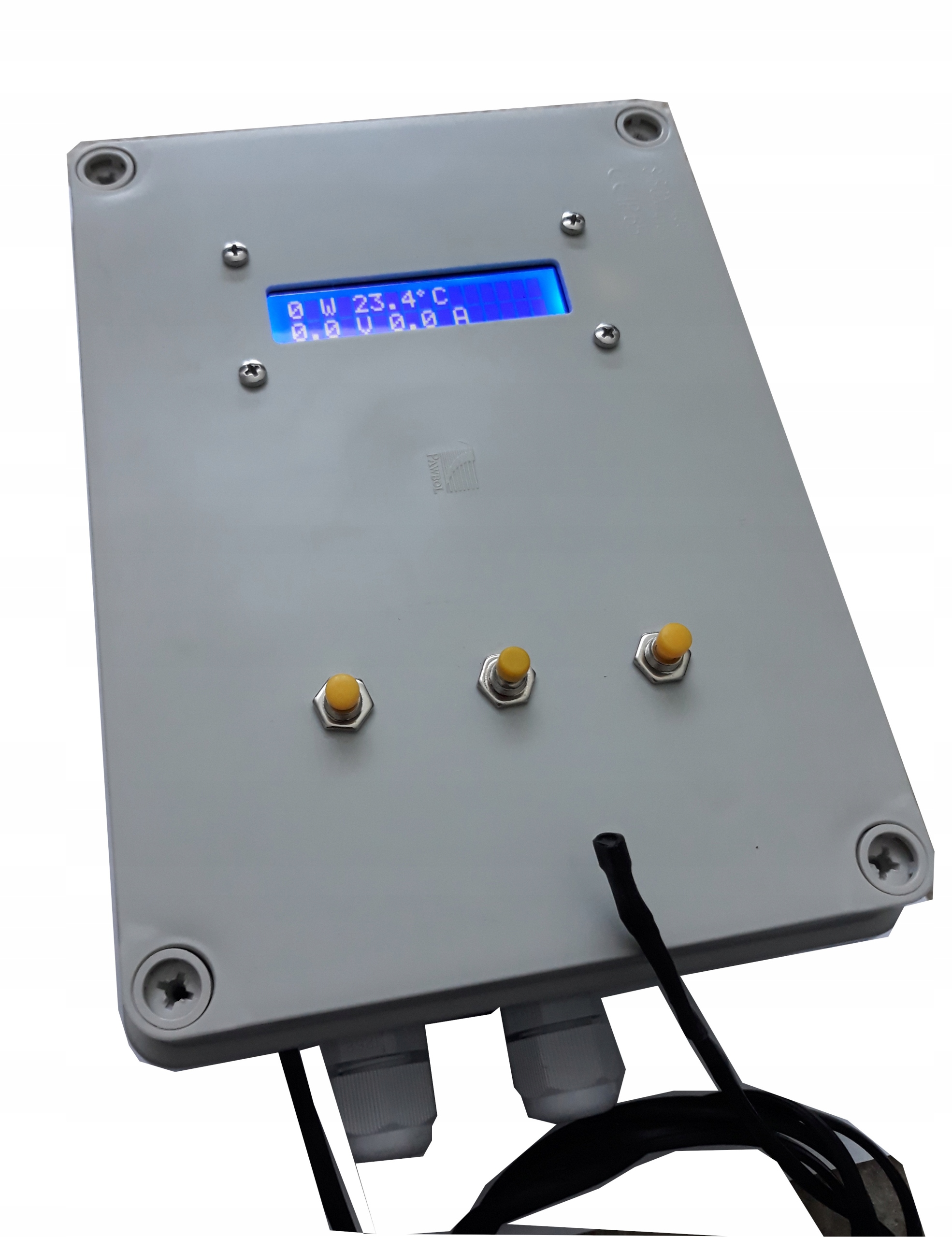

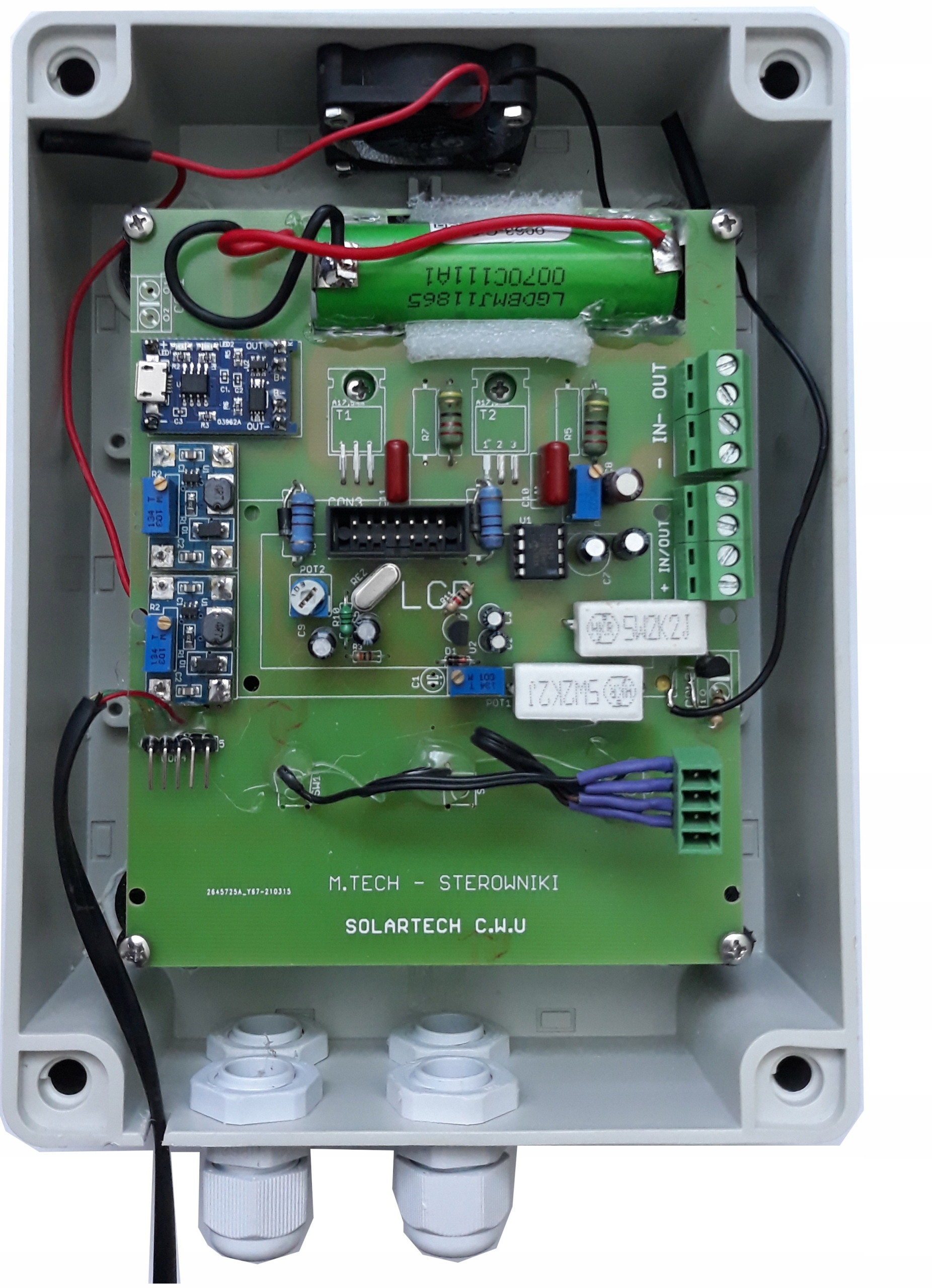

Na czytelnym wyświetlaczu LCD, wyświetlana jest aktualna moc oddawana do grzałki, temperatura wody, napięcie PV oraz prąd obciążenia. Urządzenie posiada chłodzenie aktywne zamontowanym w obudowie wentylatorem. W odróżnieniu od innych tego typu regulatorów nie posiada dużego radiatora znajdującego się za obudową, a jedynie niewielki radiator wewnątrz obudowy, który dopasowany jest do wydzielanego na tranzystorach ciepła, tak aby skutecznie je odprowadzić i zapewnić odpowiednie chłodzenie stopnia mocy.

Trzeba dodać, że regulator nie wymaga wprowadzania napięcia punktu pracy MPPT, to napięcie wykrywa automatycznie i dopasowuje do niego moc pobieraną z paneli, tak aby była możliwie jak największa.

Sterownik posiada wbudowany bufor ładunku zwiększający uzysk energii, nie trzeba inwestować dodatkowo w taki bufor i instalować go osobno.

Specyfikacja:

• zasilanie 5VDC z podtrzymaniem bateryjnym na wypadek braku napięcia w sieci 230V ( na podtrzymaniu akumulator li-ion 18650)
• praca MPPT PWM
• napięcie z paneli PV 100 - 350VDC
• moc maks. 2000W
• prąd 10A dla mocy 2000W przy napięciu PV 230VDC
• soft start
• funkcja termostatu 30-80*C
• funkcja licznika wprowadzonej energii
• automatyczne wykrywanie napięcia punktu pracy MPPT
• stopień mocy 2 x N-Mosfet
• automatyczny start po podłączeniu paneli PV
• pomiar temperatury C.W.U czujnikiem NTC 10k
• wymiary obudowy 190x140x70mm

Na innej aukcji dostępny sterownik z obsługą wifi i aplikacją.

W zestawie:

• sterownik
• zasilacz 5v
• instrukcja podłączenia oraz obsługi sterownika

Warunkiem koniecznym do poprawnej pracy sterownika jest odpowiedni dobór grzałki do paneli. Rezystancję standardowej grzałki 230V wylicza się według wzoru:  rezystancja grzałki = ilość paneli * Vmp jednego panela / Imp jednego panela.

Dla przykładu, mając 8 paneli o parametrach:

Vmp = 34,6V

Imp = 9,69A

Rezystancja grzałki = 8 * 34,6 / 9,69

Rezystancja grzałki = 28,57[ohm]

Najbliższa tej wartości jest grzałka o mocy 2000W i taką należałoby zastosować.
