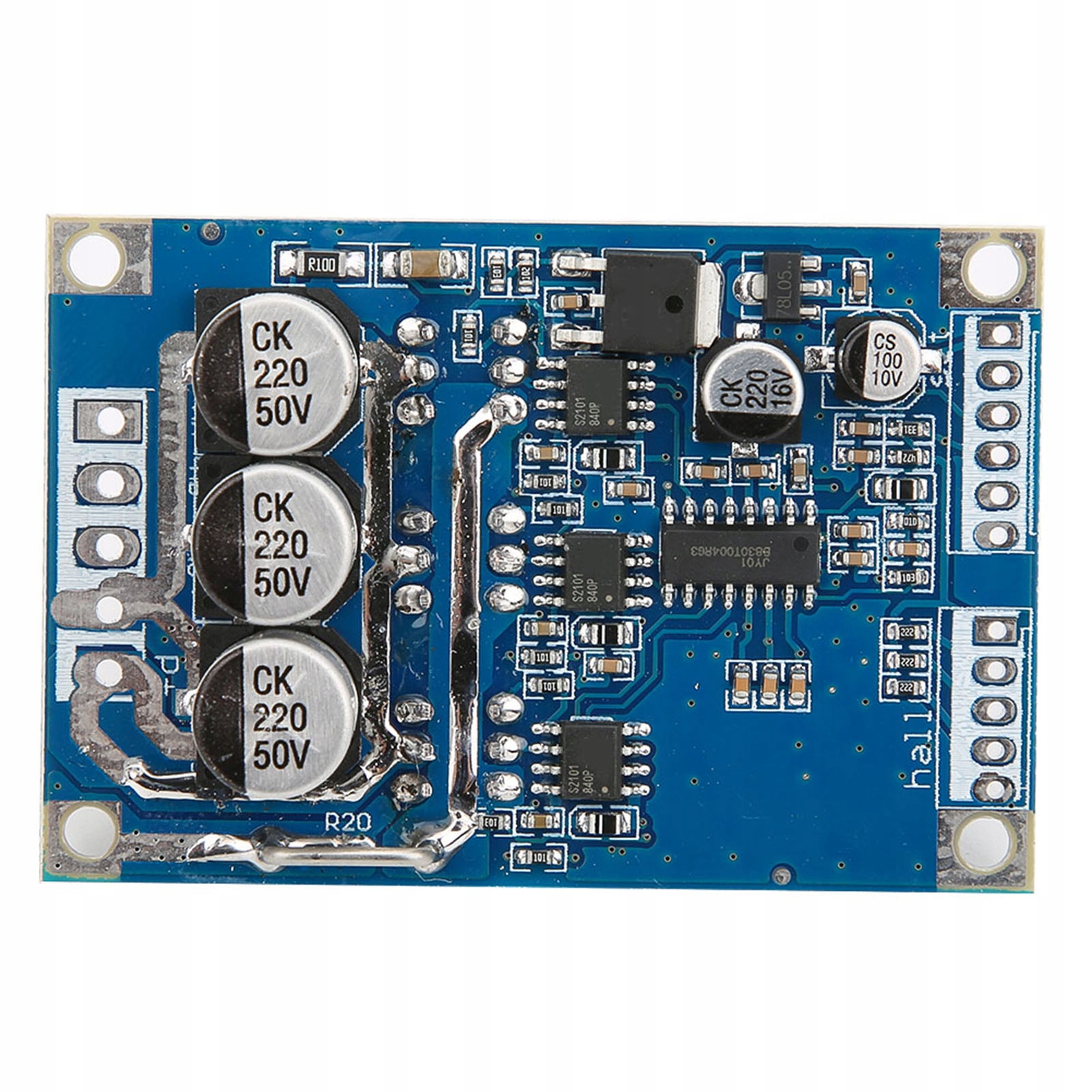

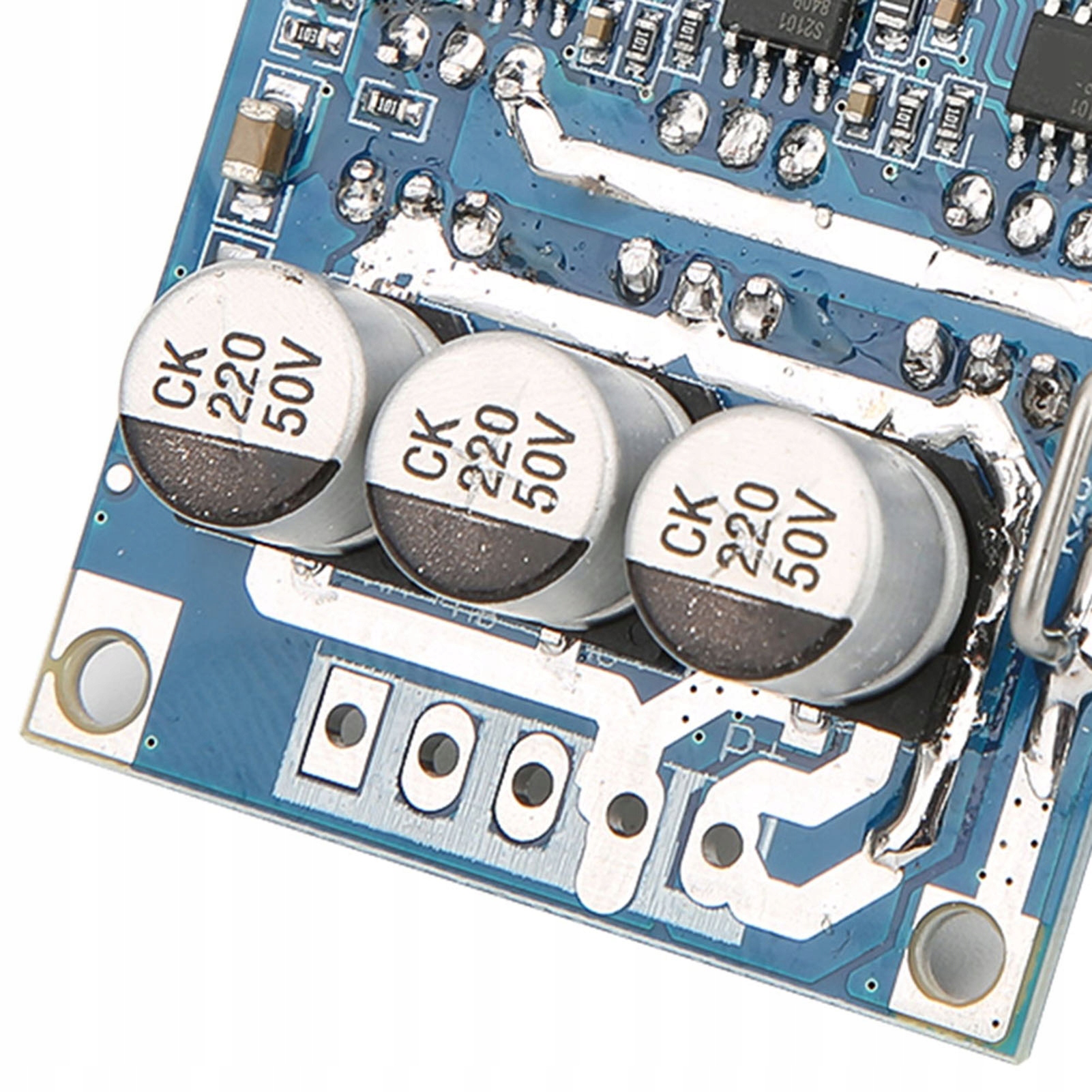

STEROWNIK SILNIKA BEZSZCZOTKOWEGO DC 12-36V 500W

◼ Napięcie robocze: DC 12V-36V

◼ Prąd pracy: <=15A

◼ Moc sterownika: <=500W

◼ Napięcie prędkości: 0,1 V-5 V

Specyfikacja:

• Temperatura pracy: -40-85°C
• Wilgotność: 90% RH
• Ochrona przed przeciążeniem: Tak
• Włącz kontrolę:Tak
• Zabezpieczenie nadprądowe:Tak
• Kontrola sterowania: Tak
• Sygnał kontroli prędkości: Tak
• Rozmiar: 63 * 42 * 17 mm (dł. * szer. * wys.);
• Rozmiar sondy 3 mm, długość: odległość środka otworu mocującego 57 mm; szerokość: stała odległość środka otworu 36,5 mm

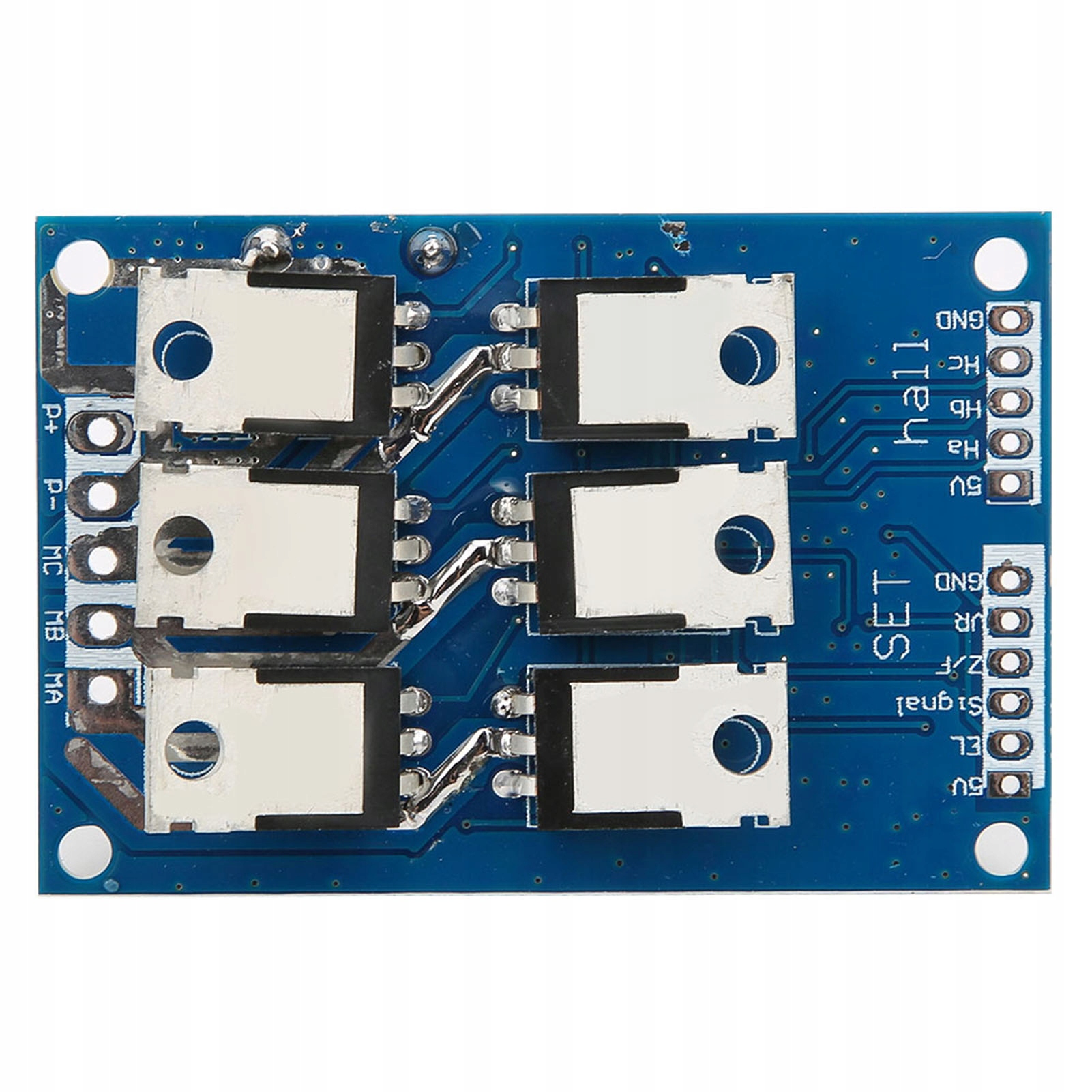

Wyjście terminala zasilania:

• VCC (dodatnie zasilanie)
• GND (ujemny)
• MC (fazy silnika W)
• MB (fazy silnika V)
• MA(faza silnika U)

Ustawienie dla strony sterowania:

• GND masa zacisku sterującego
• VR koniec regulatora 0-5V (odpowiadający 10% prędkości silnika -100%)
• Sterowanie nawrotne ZF (podłączone do 5 V lub masy może ładować kierunek obrotów silnika)
• M wyjście impulsowe tachometru (w zależności od liczby biegunów silnika odpowiadającej liczbie impulsów na obrót numeru wyjściowego)
• EL enable control terminal (podłączony do 5V lub uziemienia, następnie 5V, uziemienie zatrzymuje silnik)
• 5V 5V zacisk sterujący

HALL dla zacisków halla:

• 5V dodatnie zasilanie Halla
• Ha Sygnał halla
• Hb Sygnał halla
• Hc Sygnał halla
• GND Hal ujemny

Okablowanie:

Zacisk sterujący dla SET:

• 1. Metody okablowania sterowania prędkością silnika: dostępna prędkość systemu potencjometru może być również podłączona do sterowania MCU, gdy okablowanie sterowania potencjometrem, środkowy pin potencjometru jest podłączony do portu prędkości VR, potencjometr podłączony do obu końców napięcia terminala 5V i GND, większa prędkość szybciej.
• 2. Metody okablowania sterowania silnikiem: sterowanie przełącznikiem można również podłączyć do sterowania MCU, do GND w jednym kierunku, a następnie w jednym kierunku 5V.
• 3. Sygnał prędkości impulsu: wysokie i niskie wyjście. IC nie może zrozumieć informacji z żądaniem klienta.

Wejścia sygnału hali dla hali:

• Schemat okablowania jest pokazany, jeden odpowiadający HA, HB, HC i na silniku, zasilanie 5V podłączone do silnika hal sygnały dodatnie, GND zasilania ujemny sygnał do hali silnika.

Uwaga:

• Ze względu na różnych producentów silników, aby kolejność linii hali niekoniecznie była zgodna z linią na płycie, aby dopasować sekwencję, należy ją dostosować, prosimy rodziców, którzy zwracają uwagę! Jeśli sekwencja linii jest nieprawidłowa, nie uruchamia się prawidłowo, prąd lub inne zjawiska nie są otwarte, wymuszone użycie płyty napędowej spowoduje spalenie!!!
• Wejście zasilania sterownika silnika 12-36 V DC, dodatnie zasilanie VCC, ujemne zasilanie GND.
• Należy pamiętać, że nowy i stary typ tego produktu zostanie wysłany losowo i upewnij się, że nie będziesz miał nic przeciwko przed złożeniem zamówienia.

Metody okablowania elektrycznego:

• Bezszczotkowy silnik prądu stałego dla trzech linii, odpowiadający MA/U, MB/V, MC/W

Lista pakietów:

• 1x12-36 V 500 W bezszczotkowy sterownik silnika

Wskazówki:

Jeśli używasz mniej niż 60W, bez dodatkowego radiatora, należy dodać więcej niż 60W.

Wydajność napędu żeber radiatora bez obniżenia temperatury jest zbyt wysoka, co spowoduje trwałe uszkodzenie! Rozmiar radiatora może być złym środowiskiem pracy (zalecana powierzchnia chłodzenia większa niż 200 centymetrów kwadratowych)! Podczas instalowania radiatora należy zwrócić uwagę na izolację rur MOS z tyłu modułu 6, brak izolacji spowoduje trwałe uszkodzenie płyty napędowej! Proponuje dodać folie izolacyjne, obie strony arkusza izolacyjnego plus smar termiczny!
