РЕЛЕ СОЛЕНОИДА УСТАНОВКИ 1П 12-230 АК/ДК 16А

MODEL: ORNO OR-PI-457/1/UNI

⭐ Przekaźnik instalacyjny to modułowe urządzenie, które odpowiada za sterowanie działaniem innego urządzenia. Produkt jest przydatny zarówno w układach przemysłowych, jak i domowych.

⭐ Przekaźnik stosuje się do tworzenia i rozbudowy układów automatyki budynkowej, a także w instalacjach elektrycznych.

⭐ Współpracuje z zegarami sterującymi, wyłącznikami, przyciskami sterowniczymi.

⭐ Przekaźnik przeznaczony jest do montażu na szynę DIN 35mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny.

⭐ Montaż przewodów w zaciskach odbywa się za pomocą śruby uniwersalnej.

⭐ Napięcie zasilania: 12-230V AC/DC

⭐ Obciążalność 16A

⭐ Liczba i rodzaj zestyków: 1P

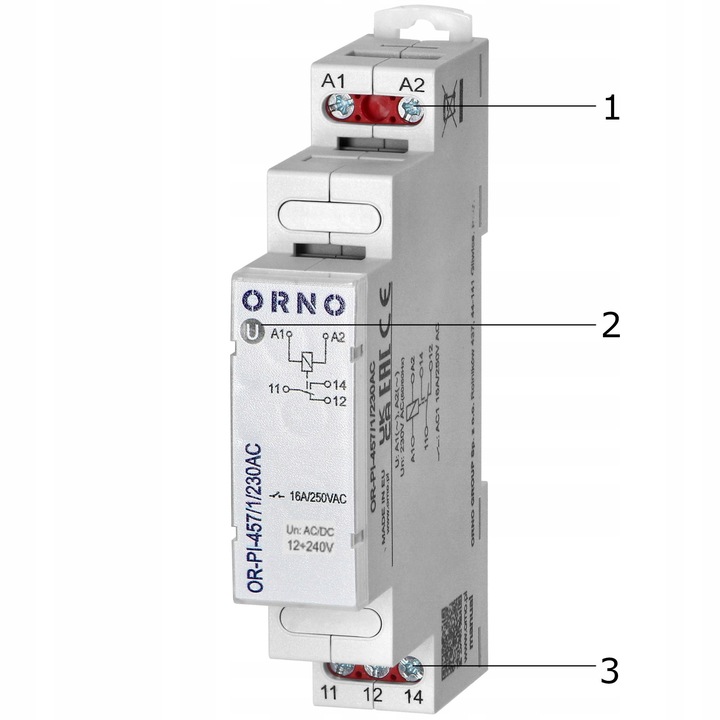

➡️ BUDOWA PRZEKAŹNIKA

1 - Zaciski zasilania (A1, A2)

2 - Dioda LED zielona U ON - sygnalizacja napięcia zasilania U

3 - Zaciski wyjść przekaźnika (11, 12, 14)

➡️ SCHEMAT POŁĄCZEŃ

➡️ PARAMETRY TECHICZNE

• Liczba i rodzaj zestyków: 1P
• Napięcie znamionowe: 12 do 240V AC/DC
• Obciążenie znamionowe AC1: 16 A / 250 V AC
• Obciążenie znamionowe DC1: 16 A / 24 V DC
• Maks. przekrój przewodów przyłączeniowych: 2,5mm²
• Temperatura składowania: od -40°C do +70°C
• Materiał styków: AgSnO2
• Stopień ochrony (IP): 20
• Maksymalna moc łączeniowa w kategorii AC1: 4000VA
• Rezystancja zestyków: ≤ 100mΩ
• Maksymalna częstość łączeń: 600 cykli/h
• Roboczy zakres napięcia zasilania: 0,85 - 1,1 Un
• Kategoria przepięciowa: III
• Klasa Palności Obudowy UL94: V0
• Trwałość łączeniowa AC1: > 0,5 x 10^5
• Temperatura pracy: -20℃~+50℃
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 9g / 5g
• Waga netto: 60g

➡️ WYMIARY

• głębokość: 90 mm
• szerokość: 17,5 mm - 1 moduł
• wysokość: 64,6 mm
