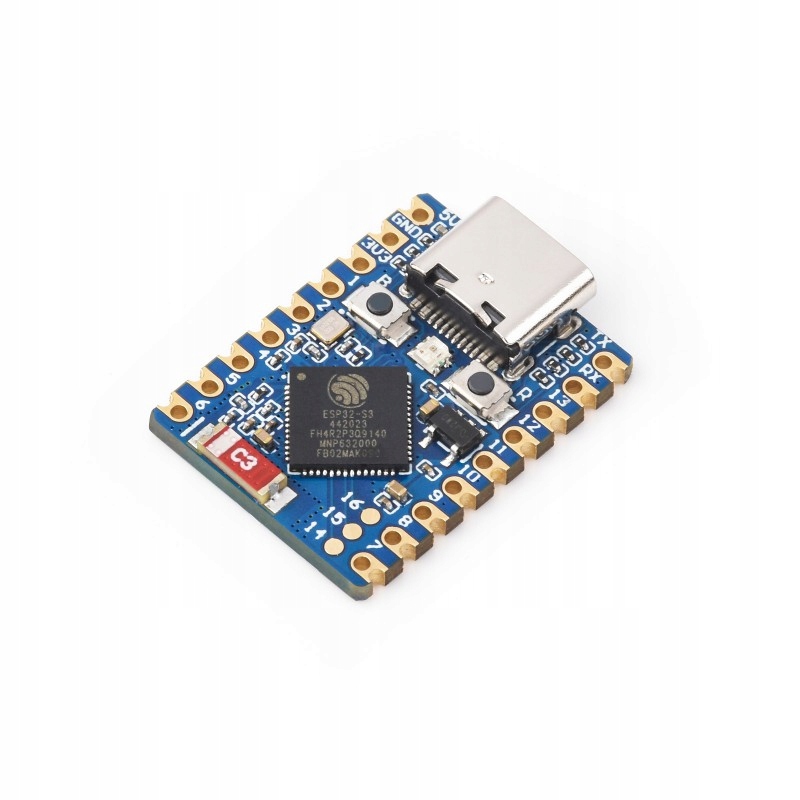

ESP32-S3-Zero

to niewielkie moduły z otworami na obwodzie, co ułatwia ich integrację z innymi płytkami bazowymi. ESP32-S3-Zero posiada wbudowane złącze USB typu C, które udostępnia większość niewykorzystanych pinów w małej formie. Moduł ten wykorzystuje układ System-on-Chip (SoC) ESP32-FH4R2, który integruje niskomocowe WiFi i BLE5.0 z 4 MB pamięci Flash i 2 MB PSRAM. Ponadto moduł zawiera akcelerator szyfrowania sprzętowego, generator liczb losowych (RNG), HMAC i moduły podpisu cyfrowego, aby spełniać wymagania bezpieczeństwa IoT i zapewniać bogate interfejsy peryferyjne. Jego tryb pracy o niskim poborze mocy obsługuje większość scenariuszy aplikacji, takich jak IoT, urządzenia mobilne, urządzenia do noszenia oraz inteligentne domy.

kod producenta: 25081 (bez wlutowanych pinów)

Dodatkowe informacje, na stronie https://www.waveshare.com/wiki/ESP32-S3-Zero

• Wyposażony w dwurdzeniowy procesor Xtensa® 32-bit LX7 o częstotliwości do 240 MHz.
• Obsługuje łączność Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth® 5 (LE).
• Zawiera 512 KB pamięci SRAM i 384 KB pamięci ROM, oraz 4 MB pamięci Flash i 2 MB PSRAM na pokładzie.
• Moduł z otworami na obwodzie oraz wbudowaną ceramiczną anteną, umożliwia bezpośrednie lutowanie do płytek bazowych.
• Wspiera elastyczne ustawianie zegara, niezależne ustawienia zasilania modułu oraz inne kontrole, co pozwala na realizację niskiego zużycia energii w różnych scenariuszach.
• Zintegrowany z pełnoprzepustowym kontrolerem portu szeregowego USB, posiada 34 piny GPIO, umożliwiające elastyczne konfigurowanie funkcji pinów.
• Obsługuje 4 × SPI, 2 × I2C, 3 × UART, 2 × I2S, 2 × ADC itp.

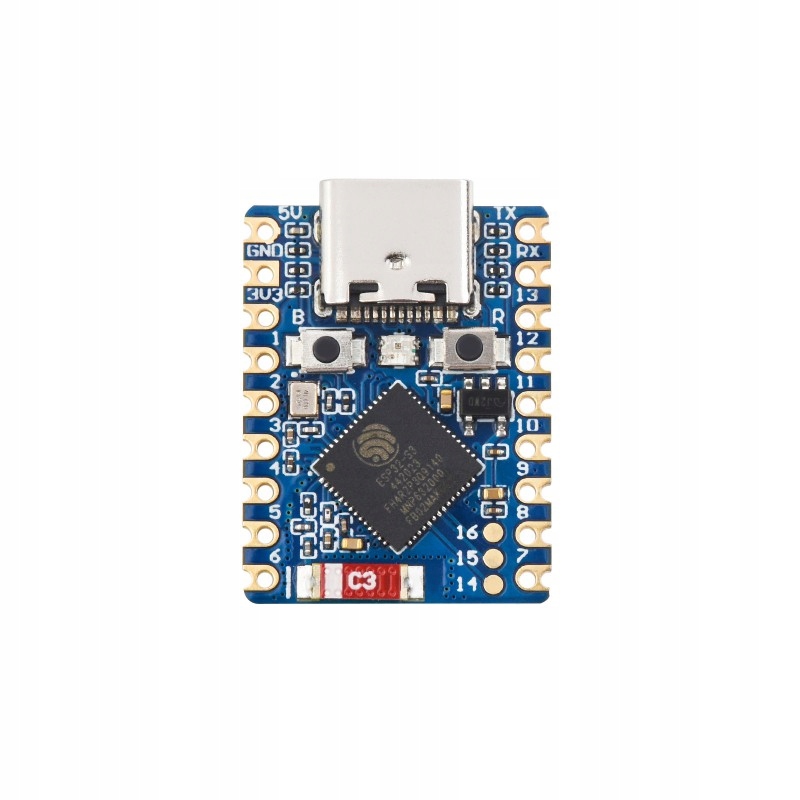

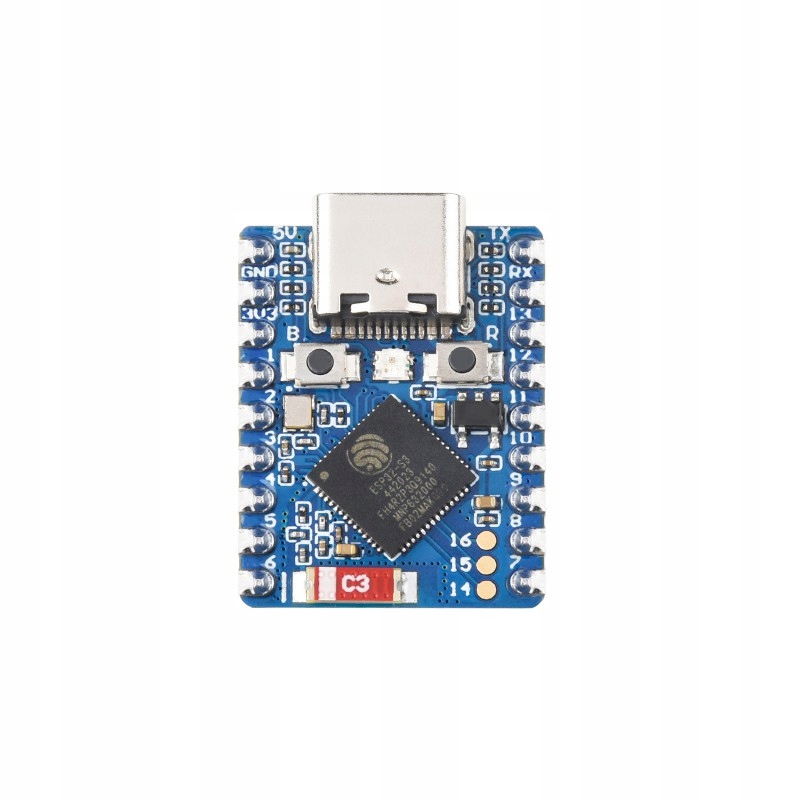

1. Procesor: ESP32-S3FH4R2, dwurdzeniowy, z częstotliwością pracy do 240 MHz.
2. Port: USB Type-C.
3. Stabilizator napięcia: ME6217C33M5G, niski dropout LDO, maksymalne natężenie 800mA.
4. Dioda RGB: WS2812.
5. Antena: Ceramiczna antena 2.4G.
6. Przycisk BOOT: Naciśnij go, a następnie przycisk RESET, aby wejść w tryb pobierania.
7. Przycisk RESET: Służy do resetowania urządzenia.

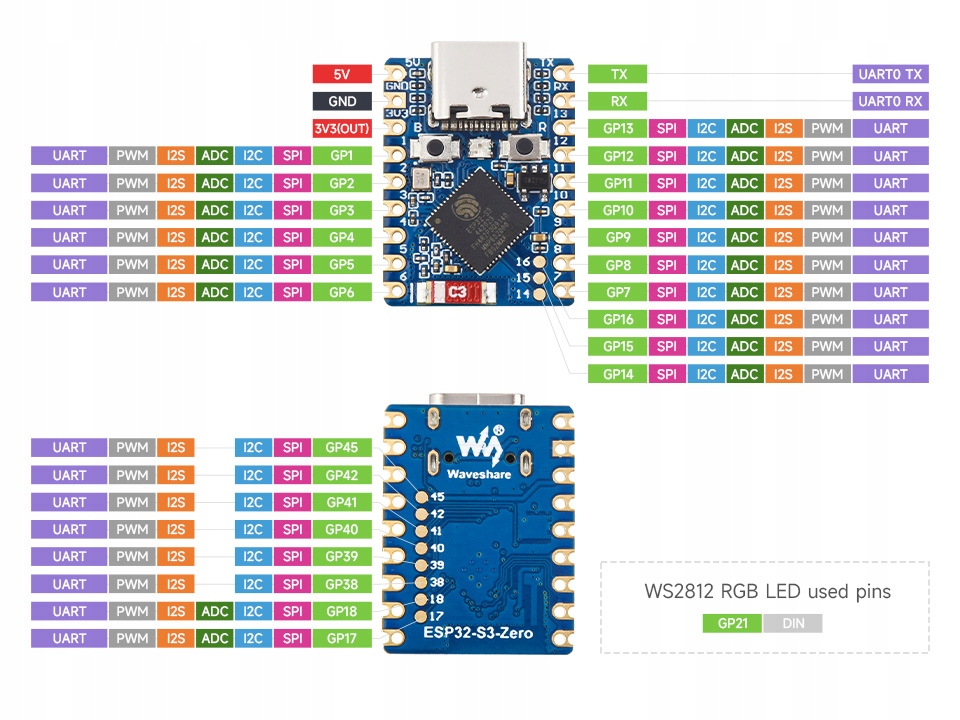

8. Piny ESP32-S3FH4R2: Wykorzystane do podłączenia różnych funkcji i interfejsów.
