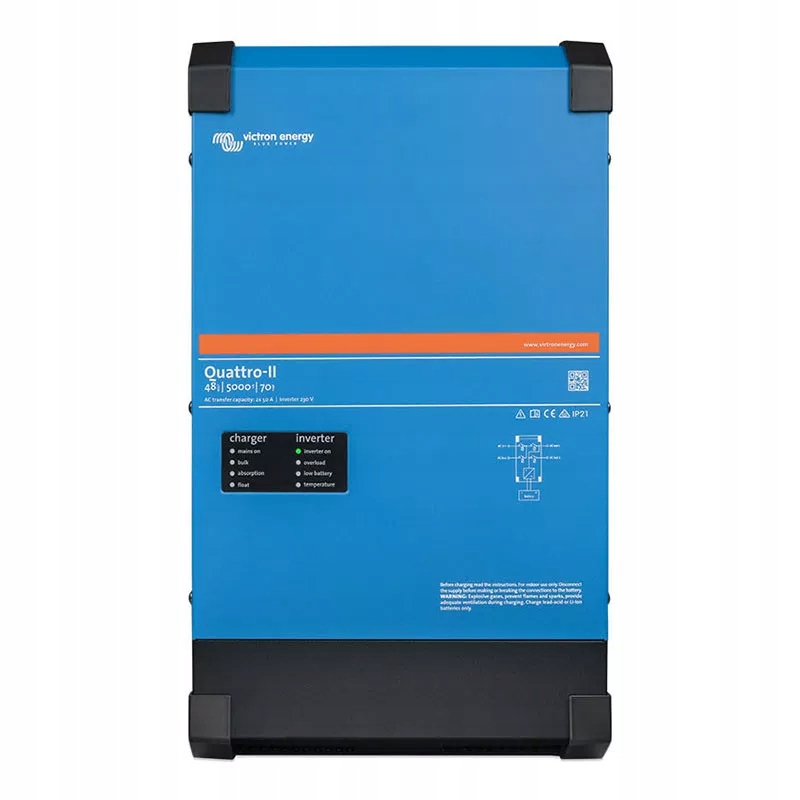

Quattro-II 48/5000/70-50/50

Quattro-II 48/5000/70-50/50 to zaawansowane urządzenie łączące funkcje inwertera sinusoidalnego oraz ładowarki akumulatorów. Zapewnia niezawodne zasilanie, umożliwiając automatyczne przełączanie między dwoma niezależnymi źródłami prądu, co gwarantuje ciągłość pracy systemów. Dzięki funkcji PowerAssist, urządzenie dynamicznie zarządza mocą, chroniąc przed przeciążeniem i maksymalizując wydajność energetyczną.

Unikalną cechą Quattro-II jest możliwość budowy systemu magazynowania energii (ESS) bez konieczności instalacji dodatkowego układu anty wyspowego. W przypadku zaniku zasilania z sieci, urządzenie może utrzymać funkcjonowanie instalacji fotowoltaicznej, tworząc lokalną sieć energetyczną i wspomagając podłączone odbiory do momentu przywrócenia zasilania zewnętrznego.

W sytuacji awaryjnej, Quattro-II błyskawicznie przełącza się na zasilanie akumulatorowe, zapewniając nieprzerwaną pracę urządzeń elektronicznych i komputerów. Drugie wyjście AC pozwala na zasilanie urządzeń, które nie wymagają zasilania z akumulatorów, takich jak klimatyzacja czy podgrzewacze wody, co umożliwia bardziej efektywne zarządzanie energią.

Najważniejsze cechy

• Dwa niezależne wejścia AC: Automatyczne przełączanie między dwoma źródłami zasilania, zapewniające nieprzerwane działanie systemu.
• PowerAssist: Dynamiczne zarządzanie mocą w celu uniknięcia przeciążenia, z możliwością wspomagania zasilania akumulatorami.
• Funkcja magazynowania energii (ESS): Wspiera instalacje fotowoltaiczne, umożliwiając ich działanie nawet przy braku zasilania z sieci.
• Szybkie przełączanie zasilania: Przełączenie na akumulatory następuje w mniej niż 20 milisekund, co zapewnia płynną pracę sprzętu wrażliwego na przerwy w zasilaniu.
• Praca równoległa i trójfazowa: Możliwość łączenia do 6 jednostek Quattro-II, co zwiększa moc systemu i zapewnia elastyczność w różnych konfiguracjach.
• Zdalne monitorowanie i sterowanie: Integracja z systemem GX umożliwia pełne zdalne zarządzanie i monitorowanie systemu za pomocą aplikacji VRM, dostępnej na smartfony, tablety i komputery.

Zastosowanie Quattro-II 48/5000/70-50/50 doskonale sprawdzi się w wymagających systemach energetycznych, gdzie niezbędne jest niezawodne zasilanie i ciągłość działania. Urządzenie nadaje się do systemów fotowoltaicznych, domowych instalacji zasilania awaryjnego, kamperów oraz jachtów. Dzięki elastycznym funkcjom zarządzania energią i możliwości pracy równoległej, jest idealnym wyborem do rozbudowanych instalacji zasilających. Specyfikacja techniczna

• Model: Quattro II 48/5000/70-50
• PowerControl / PowerAssist: Tak
• Przełącznik transferowy: 50 A
• Maksymalny prąd wejściowy AC: 50 A

Inwerter

• Zakres napięcia wejściowego (DC): 38 – 66 V
• Napięcie wyjściowe: 230 VAC ± 2%
• Częstotliwość: 50 Hz ± 0,1%
• Moc wyjściowa przy 25°C: 5000 VA
• Moc wyjściowa przy 25°C: 4000 W
• Moc wyjściowa przy 40°C: 3700 W
• Moc wyjściowa przy 65°C: 3000 W
• Moc szczytowa: 9000 W
• Maksymalna wydajność: 96%
• Moc przy zerowym obciążeniu: 18 W
• Moc przy zerowym obciążeniu w trybie AES: 12 W
• Moc przy zerowym obciążeniu w trybie wyszukiwania: 2 W

Ładowarka

• Wejście AC: Zakres napięcia wejściowego: 187-265 VAC
• Częstotliwość wejściowa: 45 - 65 Hz
• Współczynnik mocy: 1
• Napięcie ładowania absorpcja: 57,6 V
• Napięcie ładowania float: 55,2 V
• Tryb magazynowania: 52,8 V
• Maksymalny prąd ładowania baterii: 70 A
• Czujnik temperatury akumulatora: Tak

Ogólne

• Wyjście pomocnicze: Tak (32 A) – domyślnie wyłącza się w trybie falownika
• Programowalny przekaźnik: Tak
• Ochrona: a – g
• Port komunikacyjny VE.Bus: Do pracy równoległej, trójfazowej, zdalnego monitorowania i integracji systemu
• Port komunikacyjny ogólnego przeznaczenia: Tak, 2x
• Zdalne włączanie/wyłączanie: Tak

Cechy charakterystyczne

• Zakres temperatury pracy: -40°C do +65°C (chłodzenie wspomagane wentylatorem)
• Wilgotność (bez kondensacji): Maks. 95%
• Materiał i kolor: Stal, niebieski RAL 5012
• Kategoria ochrony: IP22

Inne

• Podłączenie akumulatora: Śruby M8
• Przyłącze 230 V AC: Zaciski śrubowe 13 mm² (6 AWG)
• Waga: 30 kg
• Wymiary: 560 x 328 x 148 mm

Quattro-II 48/5000/70-50/50 to innowacyjne rozwiązanie do zarządzania energią, które zapewnia ciągłość zasilania oraz elastyczność w konfigurowaniu systemu energetycznego. Dzięki zaawansowanej funkcji PowerAssist, pracy równoległej i możliwości zdalnego monitorowania, urządzenie to jest idealnym wyborem dla nowoczesnych instalacji fotowoltaicznych oraz systemów zasilania awaryjnego.
