X-HOME РЕДУКТОР ДАВЛЕНИЯ ВОДЫ 1 " САМООЧИЩАЮЩИЙСЯ ФИЛЬТР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ !!!

REDUKTOR CIŚNIENIA WODY 1" Z FILTREM SIATKOWYM SAMOCZYSZCZĄCYM ZE STALI NIERDZEWNEJ

CHARAKTERYSTYKA:

• materiał (korpus) - mosiądz
• medium - woda
• przyłącza – 1" (z półśrubunkami)
• max. ciśnienie wejściowe - 16 bar
• zakres ciśnienia wyjściowego - 1 ÷ 6 bar
• max. temperatura medium - 40°C
• manometr - 10 bar
• filtr siatkowy - stal nierdzewna
• montaż - poziomy

ZESTAW

• reduktor ciśnienia
• manometr
• śrubunki
• klucz obudowy filtra

ДЕЙСТВИЕРабота клапана во время потока

• В случае

открытие точки захвата в установке сила давления пружины перевешивает противоположную силу при давлении диафрагмы пластинка клапана перемещается вниз, позволяя воде течь. Чем выше существует потребность в воде, тем меньше давление, действующее на мембрану, что позволяет больше поток воды через устройство.

• Работа клапана без потокаW

при закрытии точек отвода в установке выходное давление увеличивается и выталкивается мембрана вверх. Клапан закрыт, предотвращая поток через устройство в то же время поддерживая давление на уровне, совместимом с настройкой. Разница в силе, создаваемой мембрана по отношению к силе, создаваемой пружиной, вызывает закрытие клапан.

• Фильтрация (очистка воды)Вода, поступающая в фильтр,

попадает в фильтровальную камеру, с внешней стороны протекает через фильтровальное сито, на на поверхности которого задерживаются загрязнения. Открытие клапана (в нижней части камеры фильтрующей) вызывает промывку фильтрующего сита и удаление скопившихся загрязнений из внешняя поверхность сита.

FILTR ze STALI NIERDZEWNEJ

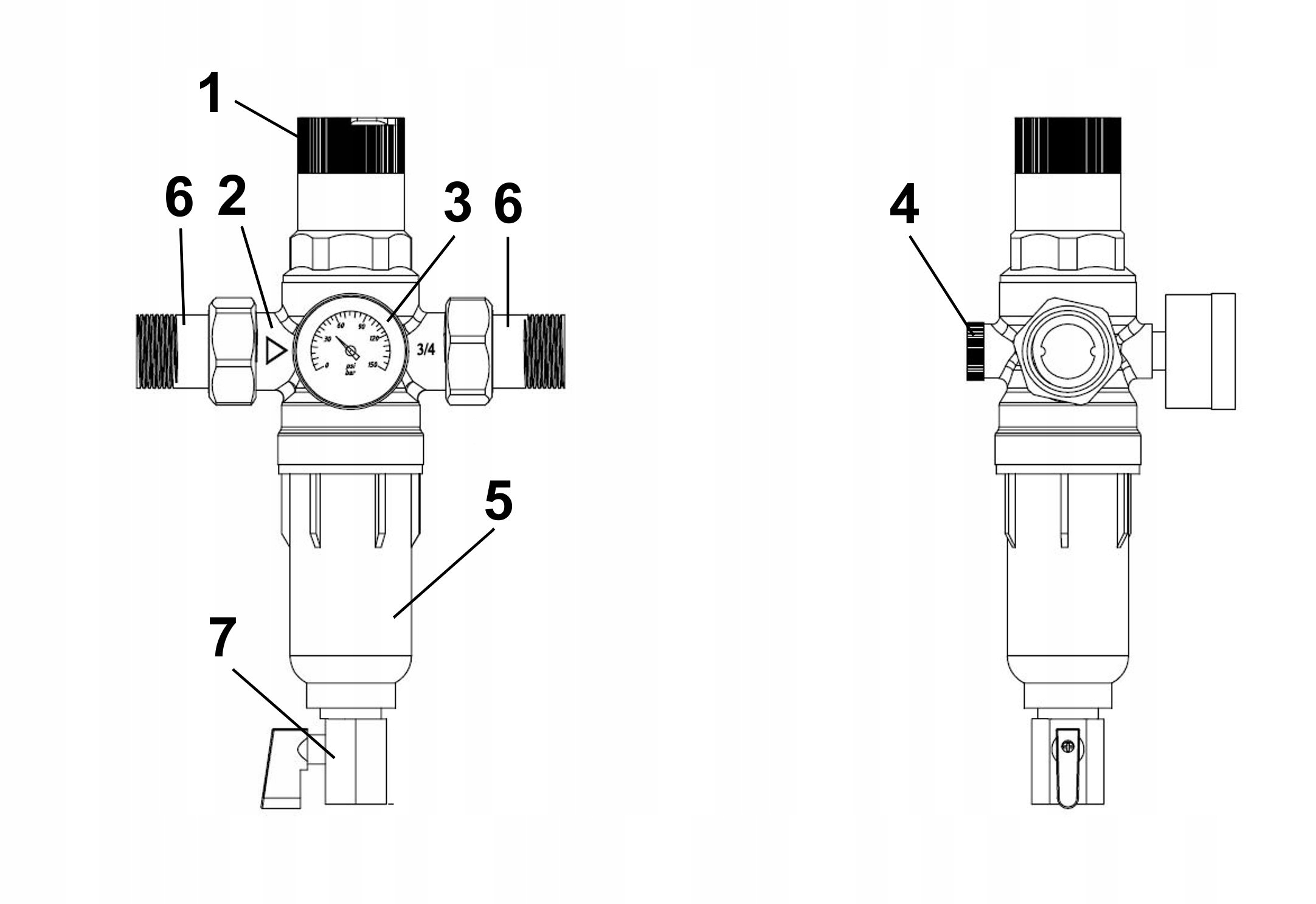

ELEMENTY ZAWORU

1. Pokrętło regulacji nastawy ciśnienia
2. Korpus reduktora
3. Manometr
4. Zaślepka w miejscu ewentualnego montażu manometru po drugiej stronie zaworu
5. Komora filtracyjna z filtrem siatkowym
6. Półśrubunki - z przyłączami 1"
7. Zawór spustowy – oczyszczający

РАЗМЕРЫ
