SFC20 линейный направляющий рельс набор 1200 мм 2 шт 1000 мм 4 блока поддерживает ЧПУ

Линейный направляющий рельс SFC

Высокая точность и износостойкость и низкий уровень шум

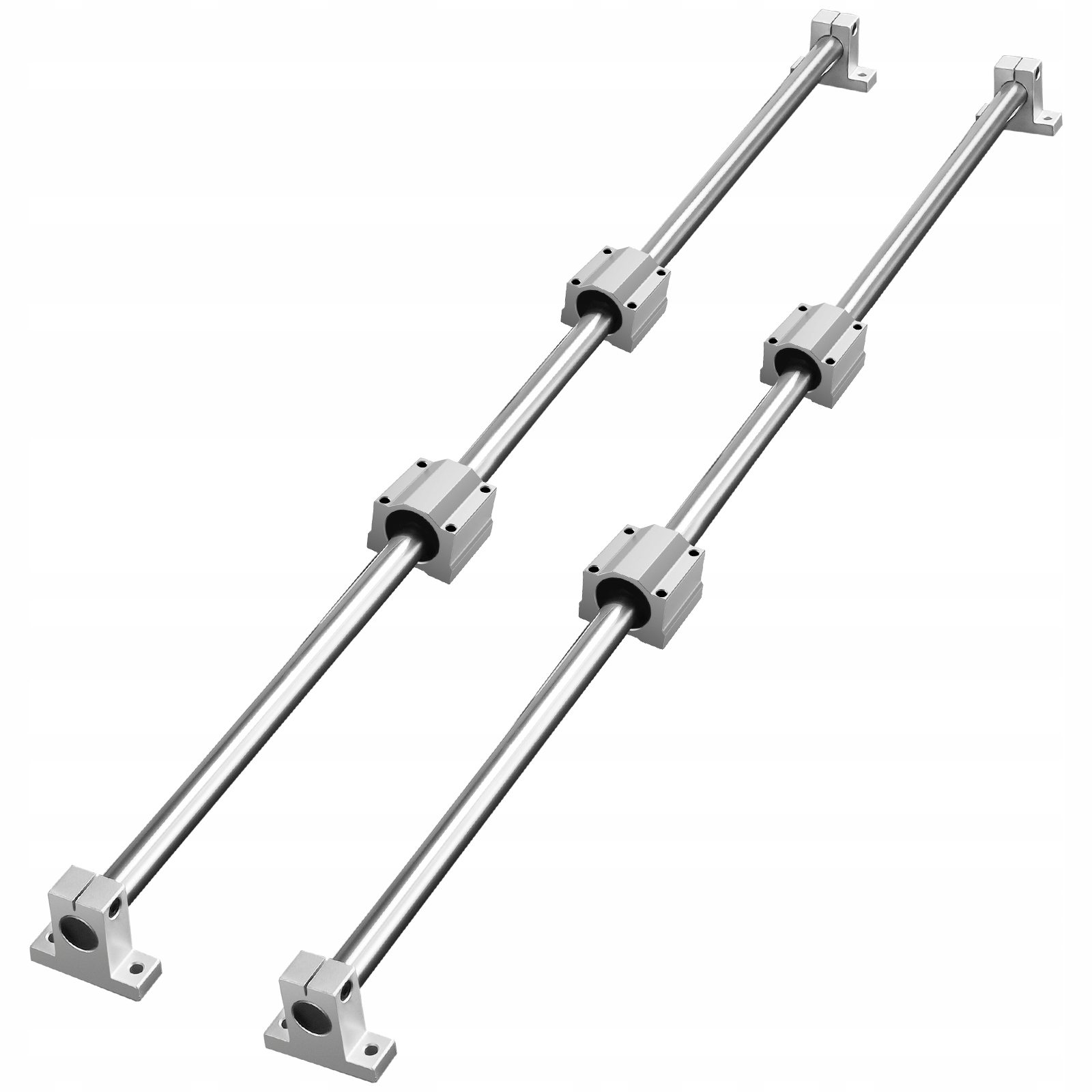

Vevor линейный направляющий рельс SFC содержит 2 направляющих рельса и 4 скользящих блока. Сверхмощные алюминиевые направляющие рельсы характеризуются точным диаметром и расстоянием отверстия, и блоки выскальзывания СК используют шарикоподшипники для ровного и беспрепятственного движения. Существует множество спецификаций, которые идеально соответствуют вашим потребностям.

Набор рельсов линейные направляющие SFC

Прочный и долговечный

Низкий уровень шума скольжения

Высокая Точность

Specyfikacje

Numer modelu: SFC20-1200L

Model bloku slajdów: SC20

Długość szyny prowadzącej: 47.2 in/1200 mm

Średnica wału: Φ20 mm

Obciążenie dynamiczne (na blok): 882 N

Obciążenie statyczne (na blok): 1370 N

Materiał: stal wysokowęglowa i aluminium

Odległość otworu montażowego A: 1.6 in/40 mm

Odległość otworu montażowego B: 1.6 in/40 mm

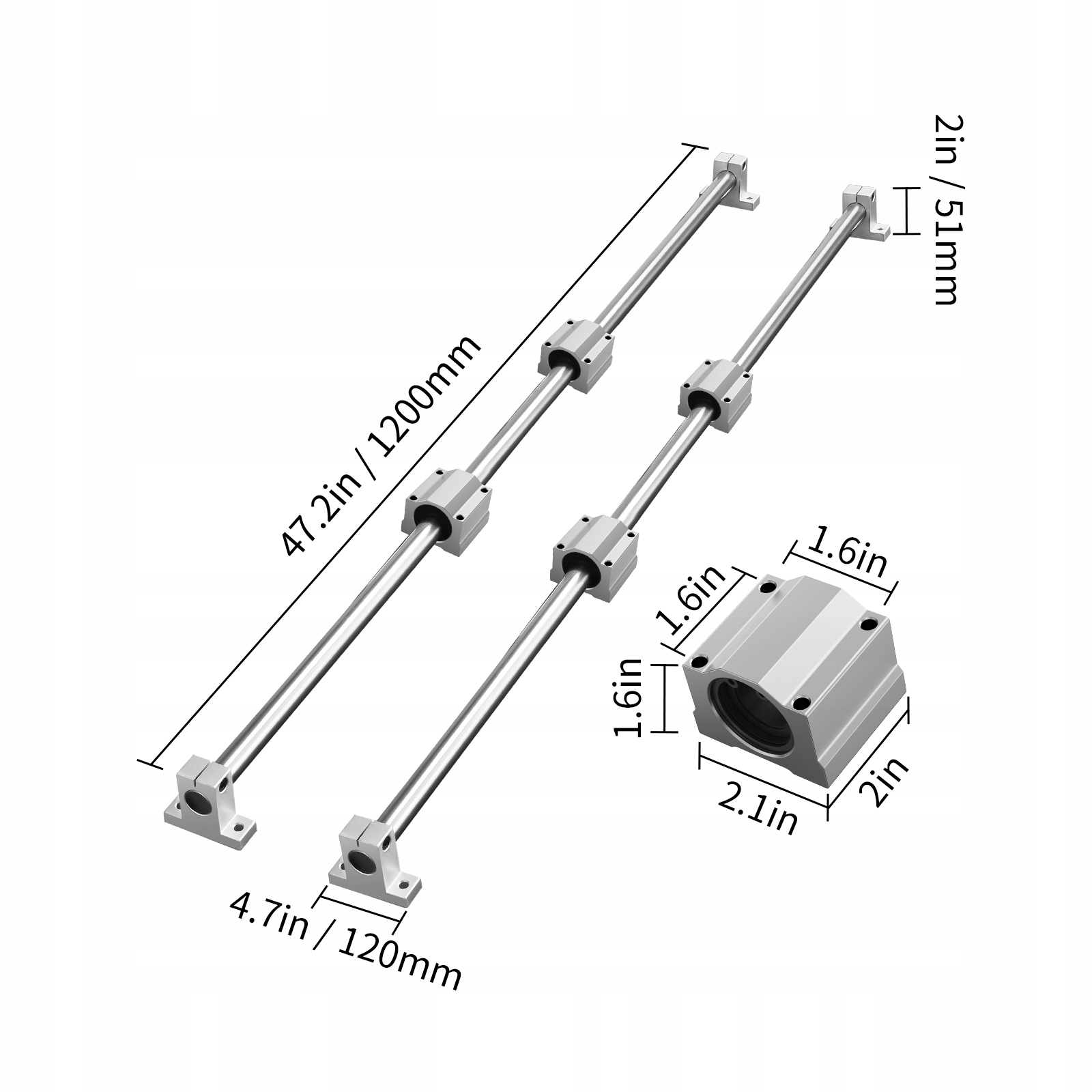

Rozmiar bloku slajdów (dł x szer x wys): 2 x 2.1 x 1.6 w/50 x 54 x 41 mm

Wymiary produktu (dł x szer x wys): 47.2 x 4.7 x 2 in/1200 x 120 x 51 mm

Rozmiar opakowania (dł x szer x wys): 51.6 x 5.7 x 3.1 cala/1310 x 145 x 80 mm

Waga netto: 15.7 funta/7.1 kg

Управляйте прижимной силой с легкостью

Линейный подшипник принимает цельнометаллическую конструкцию, и скользящий блок плотно фиксируется на линейном валу, который имеет большую грузоподъемность.

Плавное скольжение без заикания

Алюминиевый сползая блок СФК и встроенные шарикоподшипники они скользят плавно и двигаются более легко, чтобы обеспечить длительную стабильность работа.

Точнее, чем когда-либо

Линейные направляющие движения имеют точное расстояние отверстия, диаметр отверстия и стандартный диаметр вала, что позволяет более точную установку оборудование.

Широкие сценарии использования

Комплект линейных рельсов широко используется в оборудовании сверхмощная автоматизация и проект оборудования DIY. Например, гравировальный станок с ЧПУ DIY, токарные станки и т. д.

Сильная коррозионная стойкость

Поверхность линейного вала рельсов скольжения линейного движения он покрыт хромом, что бесстрашно для влажной среды и в то же время обладает хорошей устойчивостью для тепла.

Установка Made Easy

Линейные направляющие рельсы монтируются с валом, опорой и блоками и имеют отверстия для монтажных болтов как в блоках, так и в опорном основании рельса, что обеспечивает удобную установку и подключение. Герметичность подшипника скольжения можно регулировать с помощью боковое отверстие для винта блока.

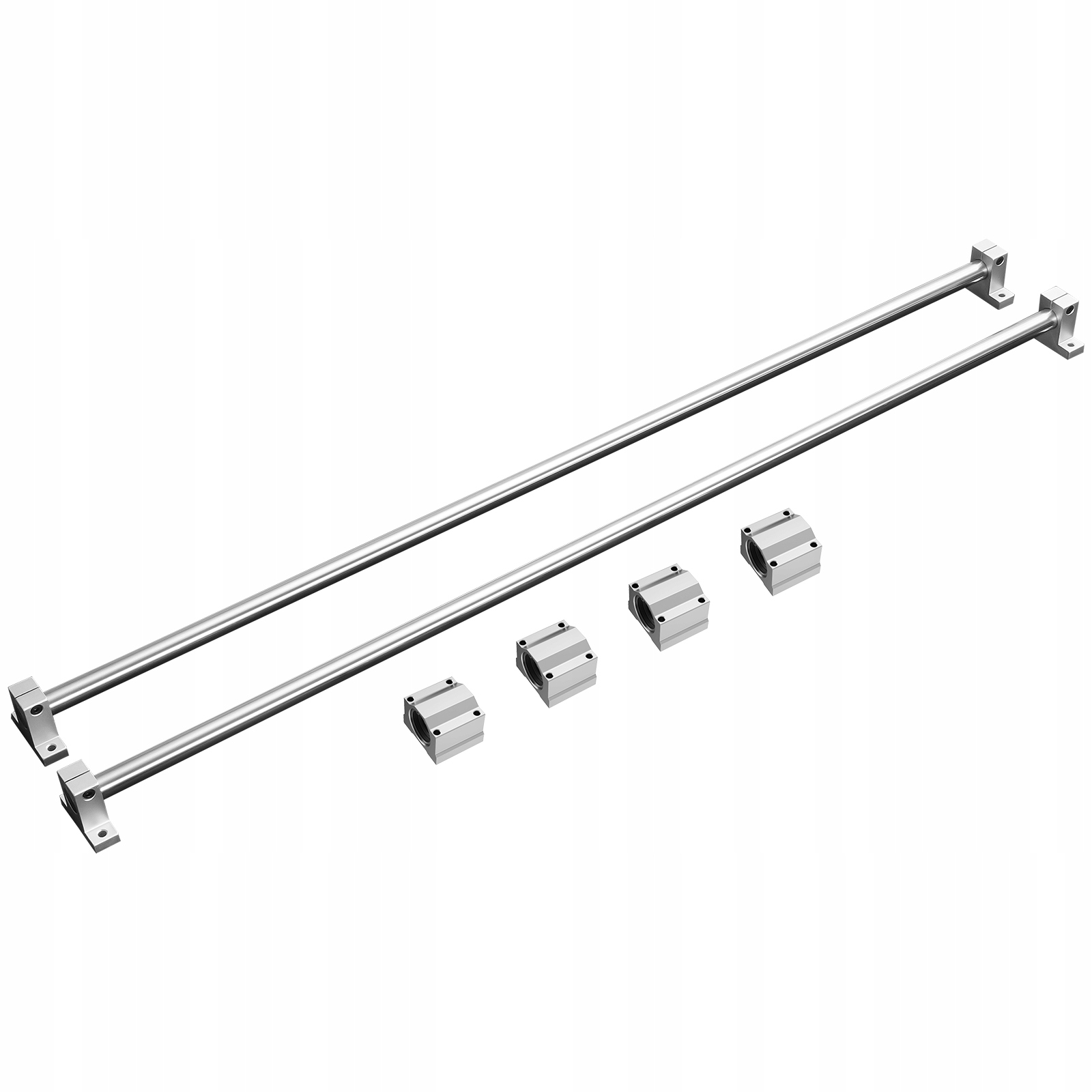

Zawartość opakowania

2 x wał liniowy SFC20 1200mm

4 x bloki przesuwne SC20

4 x podpory szynowe

Najważniejsze cechy

Zestaw szyn prowadzących liniowych SFC: Szyna prowadząca ruchu liniowego SFC20-1200 mm zawiera 2 x wały liniowe SFC20 o długości 47.2 cala/1200 mm, 4 x bloki ślizgowe SC20 i 4 x podpory szynowe. Obciążenie dynamiczne na blok: 882 N, Obciążenie statyczne na blok: 1370 N.

Trwałe i trwałe: szyna liniowa wykonana jest ze stali węglowej i aluminium z chromowaną powierzchnią zapewniającą odporność na rdzę i wysoką trwałość. Wbudowane 4 aluminiowe bloki ślizgowe i łożyska kulkowe zapewniają płynne i niezakłócone przesuwanie.

Ślizganie o niskim poziomie hałasu: Aluminiowe w pełni uszczelnione bloki ślizgowe SC i wał liniowy ze stali węglowej są idealnie sparowane. Wbudowane łożysko kulkowe zapewnia ruch o niskim współczynniku tarcia i jest płynne i nie przechylane, co pozwala kontrolować większą oszczędność pracy.

Wysoka Precyzja: Precyzyjne wymiary wału kołowego i prostoliniowość, zapewniające wysoką dokładność, powtarzalność i stabilność w jego ruchu. Solidna aluminiowa podstawa i blok ślizgowy mają dokładne otwory montażowe, co ułatwia użytkownikom wykonanie niezawodnej instalacji i połączenia.

Szerokie zastosowanie: zestaw szyn liniowych SFC jest wszechstronny i nadaje się do wszelkiego rodzaju urządzeń automatyki o dużym obciążeniu i projektu DIY, takich jak sanki routera/frez/tokarki, drukarki 3D, grawerki laserowe, maszyny CNC, płyty kołyskowe trenera itp.
