VEVOR линейный направляющий рельс SBR 800x90x36, 3 мм углеродистая сталь алюминий

Prowadnica liniowa SBR

Wysoka dokładność, odporność na zużycie i niski poziom hałasu

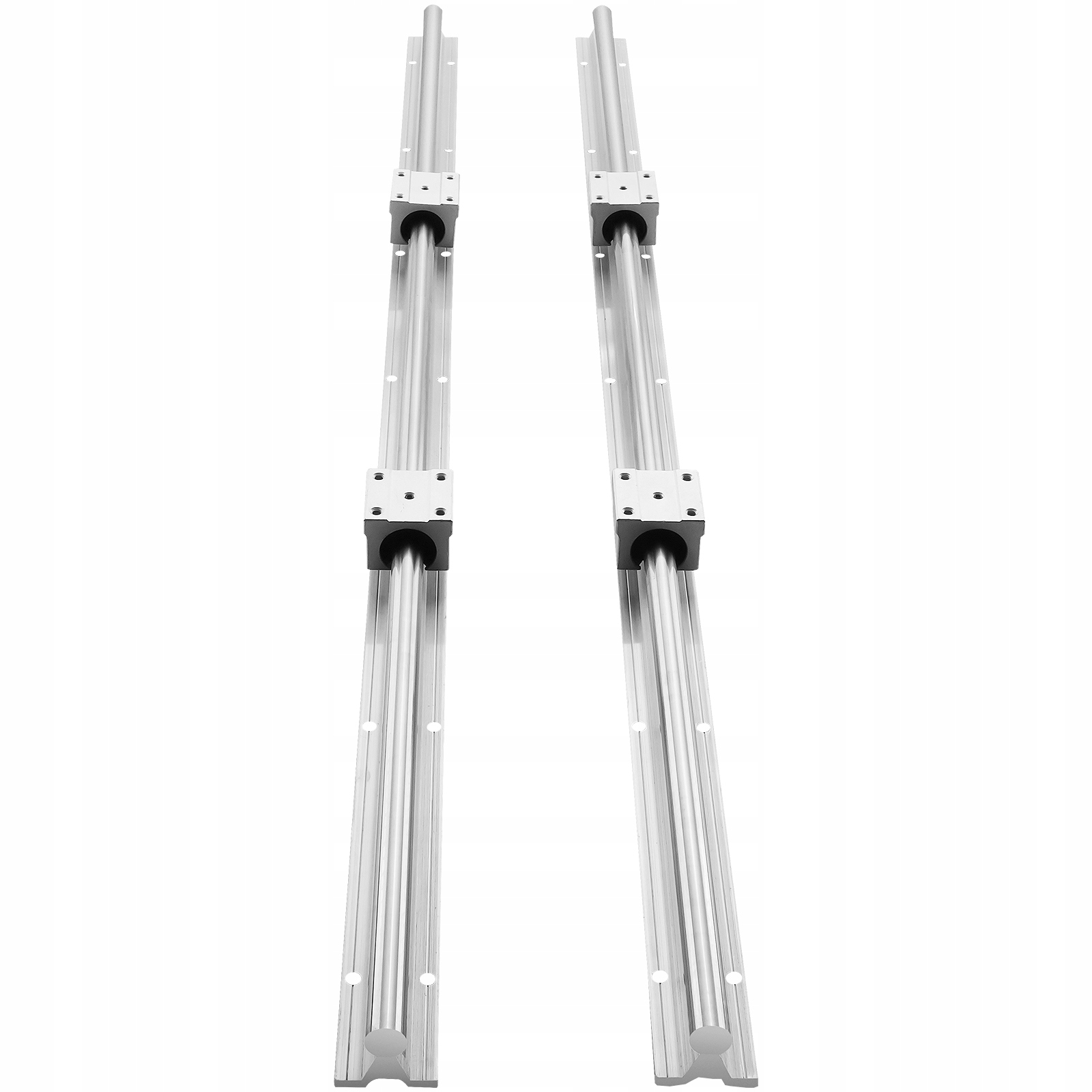

VEVOR Wysokiej jakości prowadnica liniowa SBR zawiera 2 szyny prowadzące i 4 bloki ślizgowe. Wytrzymałe aluminiowe szyny prowadzące mają precyzyjne średnice i rozstaw otworów, a bloki ślizgowe SBR wykorzystują łożyska kulkowe, aby zapewnić płynny i nieprzerwany ruch. Dostępnych jest wiele specyfikacji, które zaspokoją Twoje potrzeby.

Zestaw ślizgu liniowego SBR

Wytrzymały i trwały

Cichy poślizg

Wysoka precyzja

Wysoka precyzja

Specyfikacje

Numer modelu produktu: SBR20-C 800L

Model bloku przesuwnego: SBR20UU

Długość szyny prowadzącej: 800 mm (31.5 cala)

Średnica wału: Φ20mm

Obciążenie dynamiczne (na blok): 882 N

Obciążenie statyczne (na blok): 1370 N

Materiał: stal węglowa i aluminium

Rozstaw otworów montażowych A: 35mm (1.4 cala. )

Rozstaw otworów montażowych B: 35mm (1.4 cala. )

Rozmiar bloku przesuwnego (dł x szer x wys): 50 x 48 x 39 mm (2 x 1.9 x 1.5 cala. )

Wymiary produktu (dł x szer x wys): 800 x 90 x 36.3 mm (31.5 x 3.5 x 1.4 cala)

Rozmiar opakowania (dł x szer x wys): 900 x 145 x 80 mm (35.4 x 5.7 x 3.1 cala)

Waga netto: 6.4 kg (14.1 funta)

Obsługuj nacisk z łatwością

Łożysko liniowe ma całkowicie metalową konstrukcję, a blok ślizgowy jest mocno zablokowany do wału liniowego, który ma dużą nośność.

Płynne szybowanie bez zacinania

Aluminiowy blok ślizgowy SBR i wbudowane łożyska kulkowe przesuwają się płynnie i bez wysiłku, aby zapewnić długotrwałą stabilną pracę.

Dokładniejsze niż kiedykolwiek

Prowadnice liniowe posiadają precyzyjny rozstaw otworów, średnice otworów oraz standardowe średnice wału, co pozwala na jeszcze większą precyzję w montażu sprzętu.

Szeroki zakres zastosowań

Zestaw do montażu szyny liniowej jest szeroko stosowany w ciężkich urządzeniach automatyki i projektach DIY. Na przykład maszyny do grawerowania CNC DIY, tokarki itp.

Silna odporność na korozję

Powierzchnia wału prowadnicy liniowej LM jest chromowana. Wytrzymuje wilgotne środowisko, a jednocześnie jest wysoce odporny na ciepło.

ŁATWY MONTAŻ

Prowadnice liniowe dostarczane są z wałem, nośnikiem i blokami ślizgowymi. Zarówno bloki, jak i podstawa szyny mają otwory na śruby montażowe dla wygodnego montażu i podłączenia. Szczelność łożyska ślizgowego można regulować za pomocą otworu na śrubę z boku bloku.

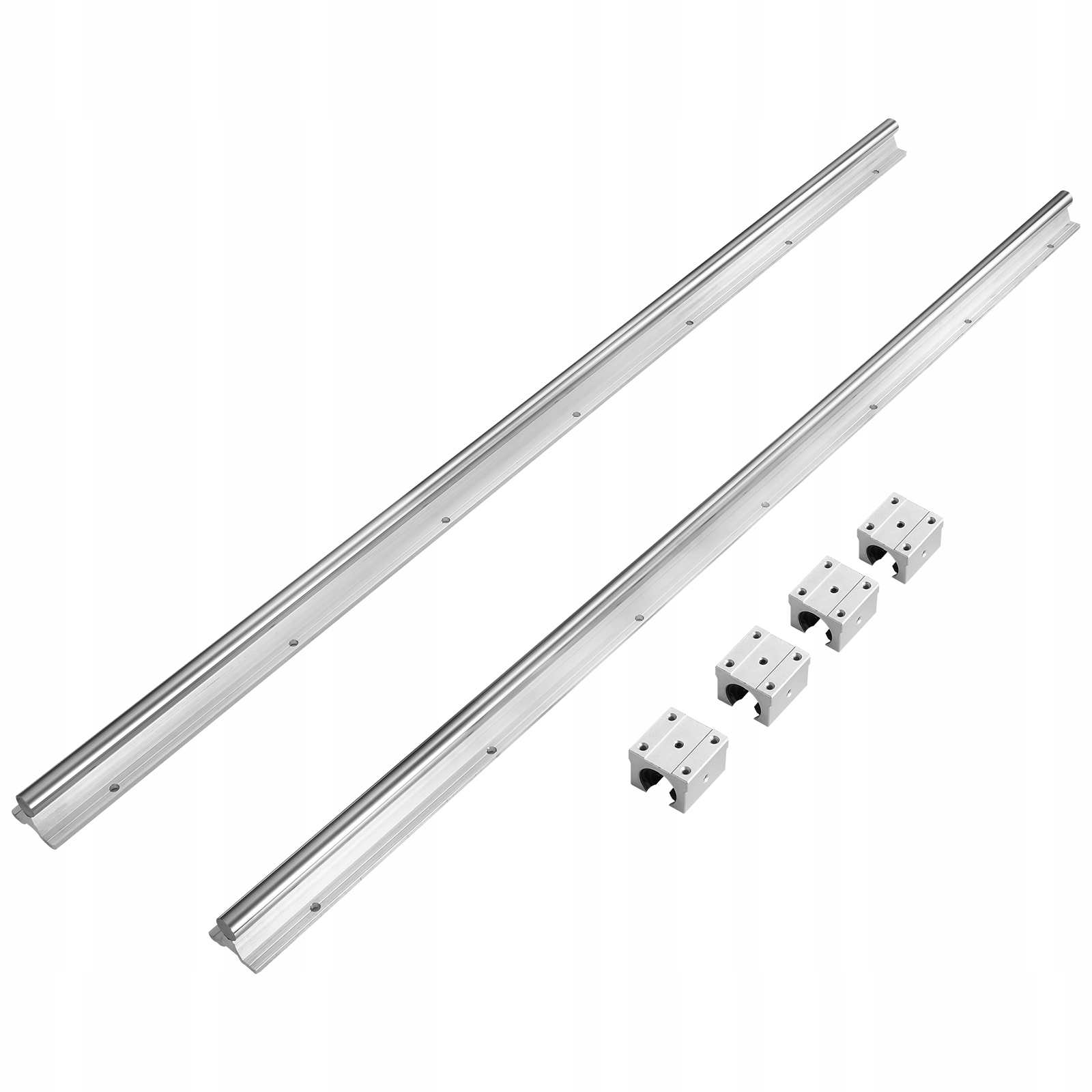

Zawartość Pakiet

2 x prowadnice liniowe SBR20-800mm z podporami

4 klocki ślizgowe SBR20UU

Najważniejsze cechy

Zestaw prowadnicy liniowej SBR: Prowadnica liniowa SBR20-800mm zawiera 2 szyny prowadzące SBR20 o długości 800 mm i 4 bloki ślizgowe SBR20UU. Obciążenie dynamiczne na blok: 882 N Obciążenie statyczne na blok: 1370 N.

Wytrzymałość i trwałość: tor liniowy wykonany jest ze stali węglowej i aluminium z chromowanym wykończeniem zapewniającym odporność na rdzę i wysoką trwałość. Wbudowane 4 aluminiowe bloki ślizgowe i łożyska kulkowe zapewniają płynne i nieprzerwane przesuwanie.

Ciche przesuwanie: aluminiowe bloki ślizgowe SBR i wał liniowy ze stali węglowej są idealnie dopasowane. Wbudowane łożysko kulkowe zapewnia płynny i wolny od zacięć ruch, zapewniając kontrolę oszczędzającą pracę.

Wysoka precyzja: Precyzyjne wymiary wału kołowego i prostoliniowość, które zapewniają wysoką dokładność, powtarzalność i stabilność ruchu. Solidna aluminiowa podstawa i blok przesuwny są wyposażone w precyzyjne otwory montażowe, co ułatwia użytkownikom instalację i podłączenie.

Szerokie zastosowanie: zestaw szyn liniowych SBR jest wszechstronny, odpowiedni do wszelkiego rodzaju ciężkich urządzeń automatyki i projektów DIY, takich jak B. Suwaki do frezarek/frezów/tokarek, drukarek 3D, grawerek laserowych, maszyn CNC, obrotowych tablic treningowych itp.
