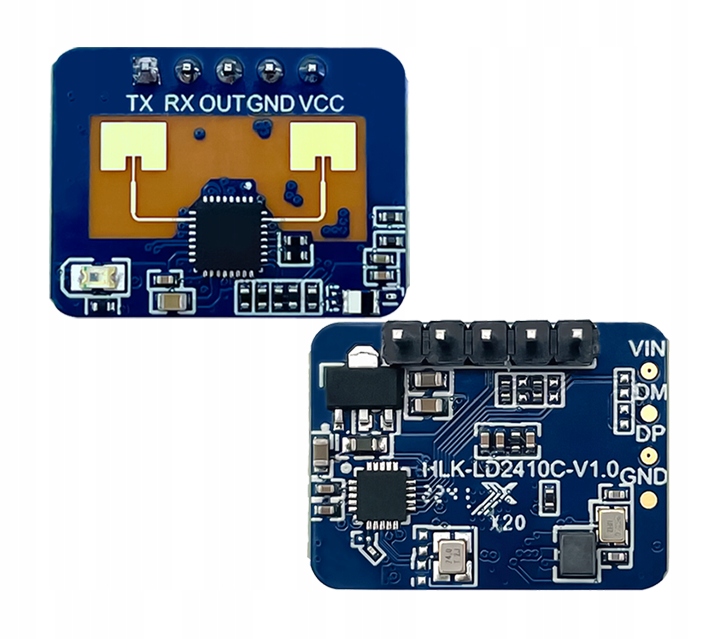

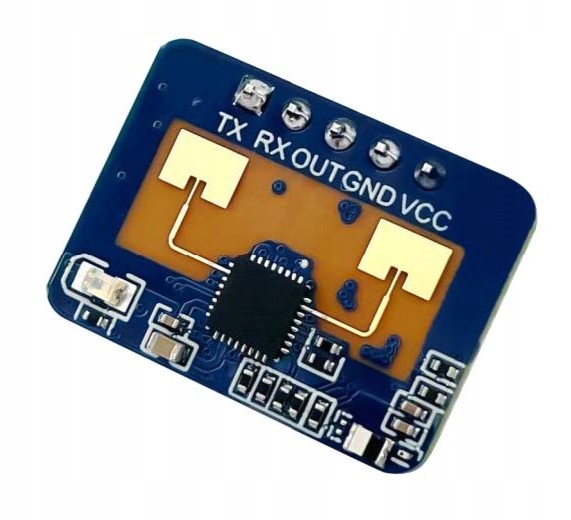

HLK-LD2410C 24GHz Radarowy Czujnik Obecności z BLE/UART

HLK-LD2410C - Moduł Radarowy do Wykrywania Obecności Ludzkiej

HLK-LD2410C User Manual do pobrania jako załącznik na tej aukcji

Moduł HLK-LD2410C to zaawansowany czujnik radarowy przeznaczony do precyzyjnego wykrywania obecności ludzkiej w różnorodnych scenariuszach zastosowań. Wykorzystuje technologię fal ciągłych o modulowanej częstotliwości (FMCW), która pozwala na dokładne wykrywanie zarówno ruchomych, jak i statycznych ciał ludzkich w zadanej przestrzeni. Dzięki zaawansowanym algorytmom i przetwarzaniu sygnałów radarowych, HLK-LD2410C jest w stanie zapewnić wysoką czułość detekcji oraz precyzyjne określenie odległości do celu.

• Wysoka czułość wykrywania: Moduł jest w stanie wykrywać ruch, mikroruchy, a także osoby siedzące lub leżące, co jest niemożliwe do osiągnięcia za pomocą tradycyjnych czujników.
• Zasięg detekcji: Maksymalna odległość wykrywania wynosi do 5 metrów, z możliwością dostosowania najbliższego i najdalszego zakresu detekcji.
• Duży kąt wykrywania: Pokrycie detekcji w zakresie do ±60 stopni, co pozwala na szeroki obszar monitorowania.
• Wsparcie dla BLE i UART: Umożliwia regulację parametrów detekcji za pomocą BLE (Bluetooth Low Energy) oraz interfejsu UART, co pozwala na łatwe dostosowanie ustawień w zależności od potrzeb użytkownika.
• Kompaktowy rozmiar: Moduł jest mały i uproszczony, o wymiarach zaledwie 16 mm x 22 mm, co ułatwia integrację w różnych urządzeniach.
• Wysoka odporność na zakłócenia środowiskowe: Czujnik działa niezawodnie w różnych warunkach środowiskowych, takich jak zmienna temperatura, jasność, wilgotność i wahania światła.
• Plug and Play: Prosty montaż i konfiguracja, gotowy do użycia zaraz po podłączeniu.

Zastosowania:

• Kontrola oświetlenia na podstawie obecności: Automatyczne sterowanie oświetleniem w miejscach publicznych, takich jak lampy indukcyjne, lampy żarówkowe itp.
• Indukcyjne wybudzanie ekranów reklamowych i innych urządzeń: Automatyczne włączanie ekranów reklamowych po wykryciu obecności ludzi i przełączanie w tryb uśpienia, gdy nikogo nie ma, co oszczędza energię.
• Ochrona życia i zdrowia: Automatyczne wykrywanie i alarmowanie w niebezpiecznych miejscach, takich jak strefy o wysokim ryzyku, aby zapobiec wejściu osób.
• Inteligentne urządzenia domowe: Automatyczne wyłączanie urządzeń, takich jak telewizory czy klimatyzatory, gdy nikogo nie ma w pomieszczeniu, co pozwala na oszczędność energii i zwiększa bezpieczeństwo.
• Inteligentne zabezpieczenia: Wykrywanie i identyfikacja osób wchodzących lub pozostających w określonym obszarze.

HLK-LD2410C to zaawansowany moduł radarowy, który dzięki swojej wysokiej czułości, kompaktowej konstrukcji i elastyczności konfiguracji jest idealnym rozwiązaniem dla szerokiego zakresu aplikacji inteligentnych domów, zabezpieczeń oraz innych zastosowań IoT.

• Częstotliwość pracy: 24 GHz ~ 24.25 GHz (zgodne ze standardami FCC, CE)
• Napięcie robocze: DC 5V, wymagane zasilanie o wydajności > 200 mA
• Średni prąd roboczy: 79 mA
• Modulacja: FMCW (Frequency-Modulated Continuous Wave)

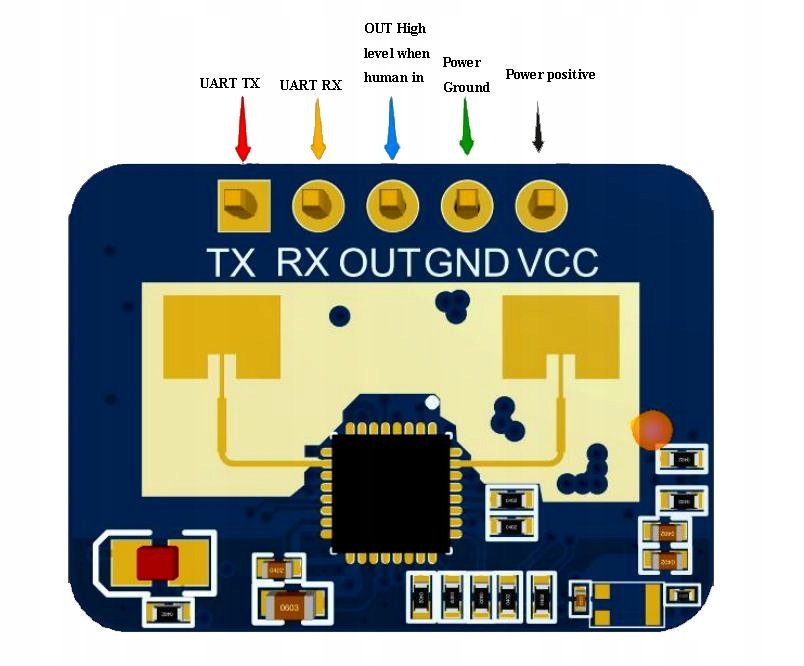

• Interfejsy: GPIO, UART (poziom napieć 3.3V)
• Docelowe zastosowanie: Czujnik obecności ludzkiej
• Zasięg detekcji: Regulowany od 0,75 m do 6 m

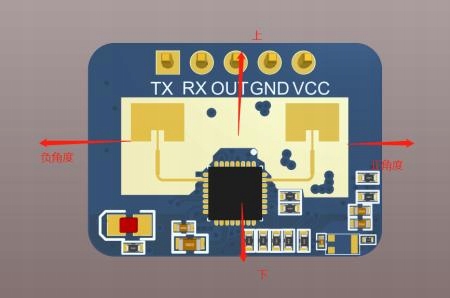

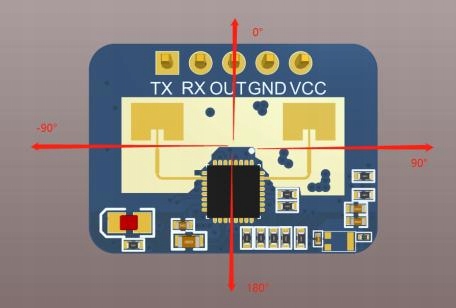

• Kąt detekcji: ±60°
• Rozdzielczość odległości: 0,75 m
• Pasmo przemiatania: 250 MHz (zgodne ze standardami FCC, CE)
• Zakres temperatur otoczenia: -40 ~ 85℃

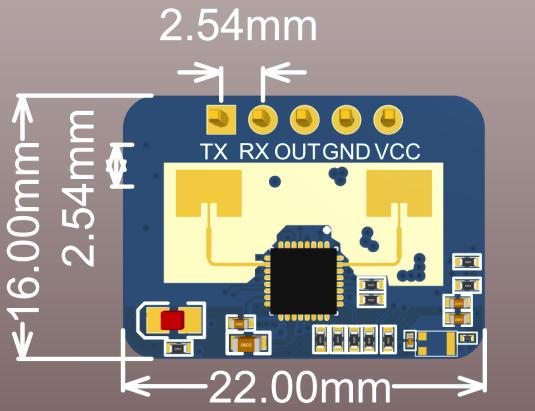

• Wymiary: 16 mm x 22 mm
