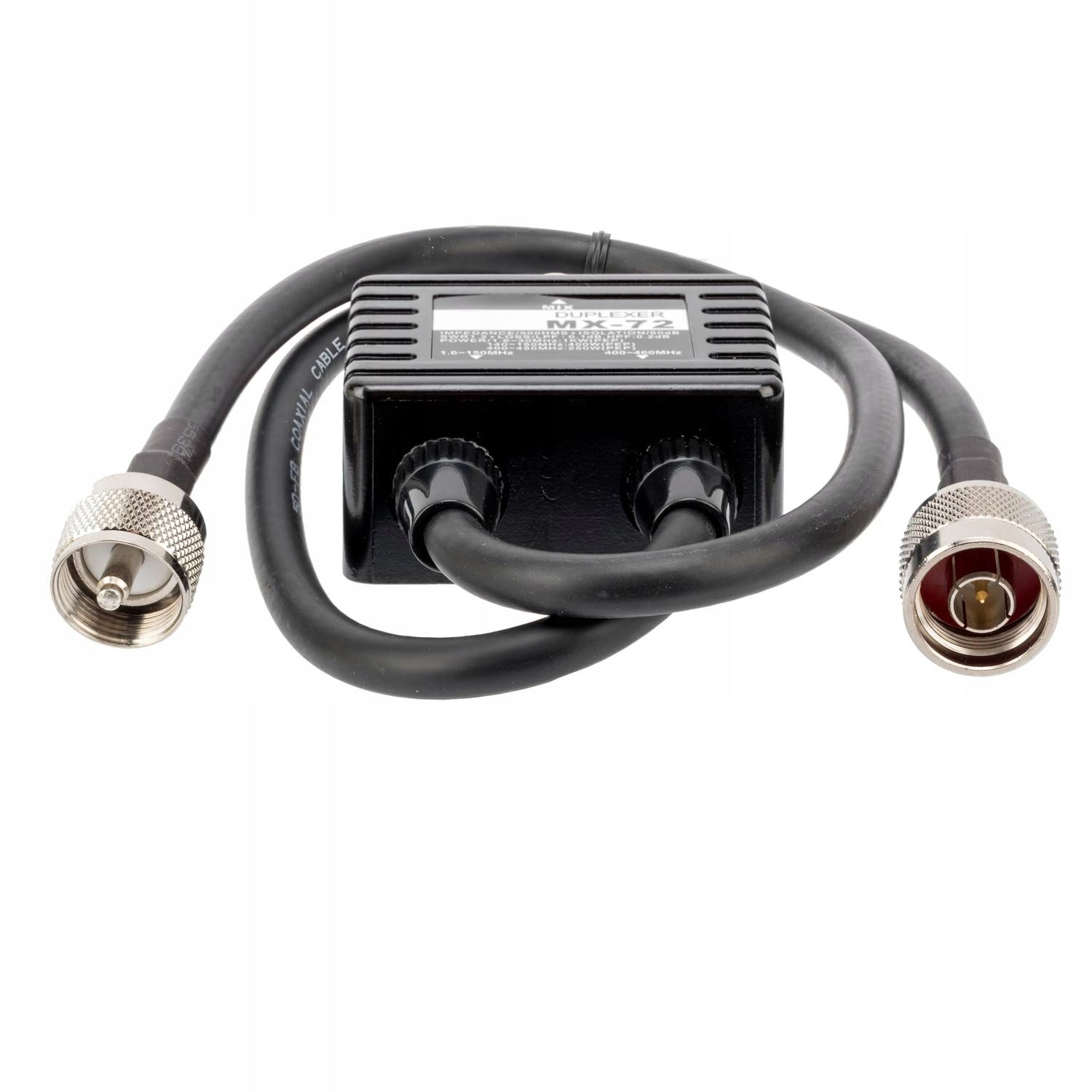

Duplekser MX-72

mikser antenowy HF+VHF/UHF

Mikser antenowy - duplekser MX-72 wyposażony jest w dwa złącza (na przewodach długości ok.

Złącze typu UC-1 odpowiada za zakres 1.6-150MHz, złącze niskostratne typu N odpowiada za zakres 400-460MHz.

Yaesu FT-857D).

Duplekser umożliwia jednoczesne nadawanie oraz odbieranie.

Przemyślane i ergonomiczne rozwiązanie dla amatorów łączności radiowej.

Duplexer MX-72 działa na zasadzie połączenia filtrów górno- i dolnoprzepustowych. Jego konstrukcja charakteryzuje się minimalnym tłumieniem między wejściem antenowym a poszczególnymi wyjściami - korzystając z tego urządzenia straty są praktycznie pomijalne.

Specyfikacja:

• złącze #1: gniazdo SO-239
• złącze #2: PL-259 na kablu ~20cm
• złącze #3: N męski na kablu ~20cm
• impedancja: 50 Ohm
• separacja: 60dB
• współczynnik fali stojącej: 1.2
• tłumienie przepustowe: LPF 0.1dB, HPF 0.2dB
• dopuszczalna moc doprowadzona: 1.6-30MHz 1000W PEP, 140-150MHz 400W PEP, 400-450MHz 250W PEP

Zawartość przesyłki ze sklepu Konektor:

• duplekser mikser antenowy MX-72N
