ЭНЕРГОСБЕРЕГАЮЩИЙ ЦИРКУЛЯЦИОННЫЙ ВОДЯНОЙ НАСОС 25-40 / 180 CO ЭЛЕКТРОННЫЙ

POMPA OBIEGOWA ENERGOOSZCZĘDNA CYRKULACYJNA WODY 25-40/180 CO ELEKTRONICZNA PERFEXIM PHA-402 31-402-0000-000

⭐ Pompa obiegowa PERFEKT SYSTEM PHA-602 to elektronicznie sterowane urządzenie przeznaczone do instalacji centralnego ogrzewania (C.O.). Oferuje szeroki zakres funkcji i trybów pracy, co pozwala na efektywne zarządzanie przepływem i wysokością podnoszenia w zależności od zapotrzebowania systemu. Poniżej znajdziesz podsumowanie kluczowych parametrów i trybów pracy pompy:

⚙️ PARAMETRY TECHNICZNE ⚙️

➡️ Maksymalna wysokość podnoszenia: 4 m

➡️ Przepływ znamionowy: 1,6 m³/h

➡️ Maksymalne ciśnienie robocze: 1,0 MPa

➡️ Przyłącza: G 1 1/2" cala

➡️ Pobór mocy: 5÷22 W

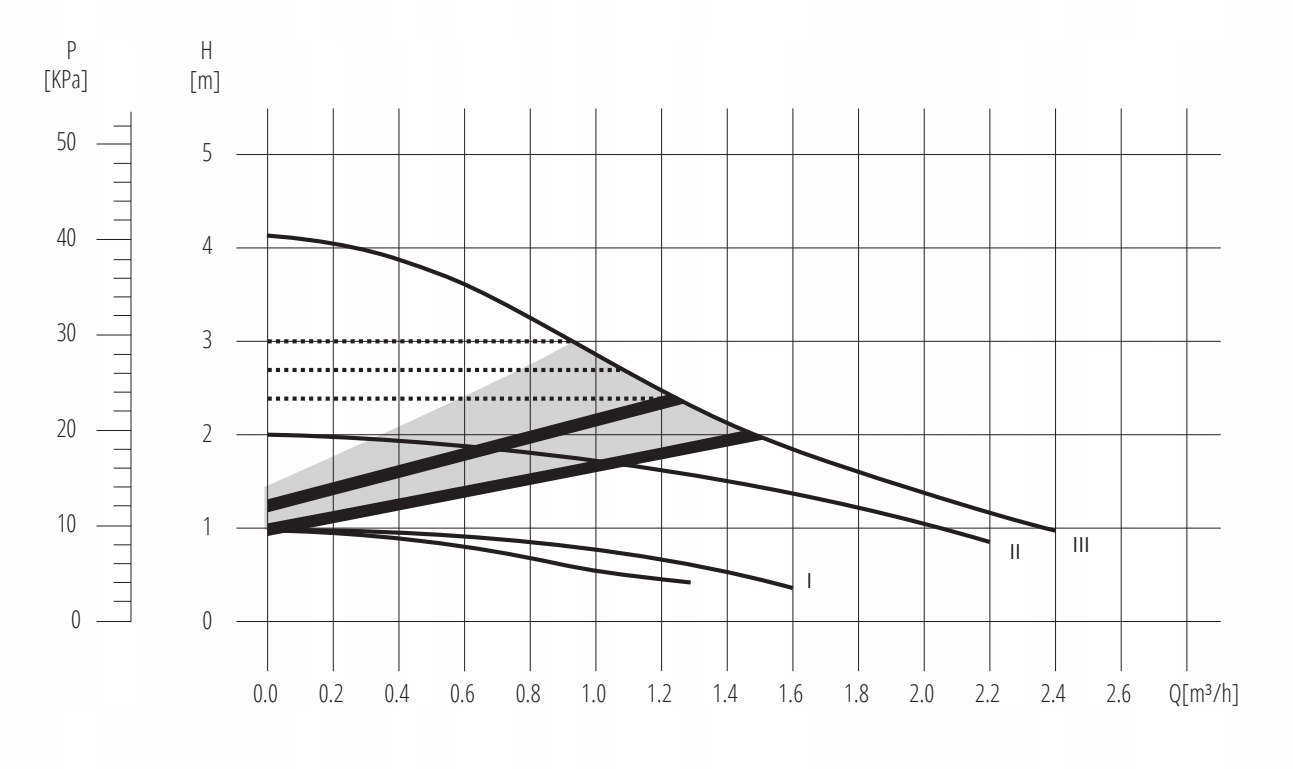

✅ MOŻLIWOŚC PRACY W KILKU TRYBACH:

PP1 - krzywa najniższego proporcjonalnego ciśnienia. Wysokość podnoszenia jest zredukowana przyspadku zapotrzebowania na przepływ i wzrasta w chwili zwiększonego zapotrzebowania na nie, punkt pracy na krzywej PP1.

PP3 - krzywa najwyższego proporcjonalnego ciśnienia. Wysokość podnoszenia jest zredukowana przyspadku zapotrzebowania na przepływ i wzrasta w chwili zwiększonego zapotrzebowania na nie, punkt pracy na krzywej PP3.

CP1 - krzywa najniższej stałej wysokości podnoszenia. Utrzymywanie stałej wysokości podnoszenianiezależnie od zmiany przepływu w instalacji, punkt pracy na krzywej CP1.

CP3 - krzywa najwyższej stałej wysokości podnoszenia. Utrzymywanie stałej wysokości podnoszenianiezależnie od zmiany przepływu w instalacji, punkt pracy na krzywej CP3.

Tryby PP1, PP2, PP3 - zalecane do instalacji grzejnikowych.

Tryby CP1, CP2, CP3 - zalecane do instalacji ogrzewania podłogowego.

I, II, III - tryby pracy ręczne, punkt pracy pompy znajdował siębędzie odpowiednio na krzywych I, II, III (nastawa III stosowana do szybkiego odpowietrzania pompy).Pompa na każdej z tych nastaw działa ze stałą prędkością wirnika.

AUTO - pompa automatycznie dostosowuje wydajność oraz wysokość podnoszenia zgodniez zapotrzebowaniem instalacji. Punkt pracy pompy znajduje się na wykresie w obszarze AUTO.

Tryb nocny - tryb pracy, uruchamiający się, gdy aktywne są tryby AUTO. Pozwala zredukować zużycie energii gdy nastąpi obniżenie temperatury czynnika grzewczego o 10°C ÷ 15°C w przeciągu 2 godzin. Jeśli czujnik temperatury w pompie odnotuje wzrost temperatury czynnika o 10°C pompa powróci do nastawionego trybu pracy. Dla prawidłowego działania trybu nocnego pompa powinna być zainstalowana na zasilaniu instalacji, a instalacja wraz z piecem/kotłem musi być wyposażona w układ automatycznego sterowania temperaturą

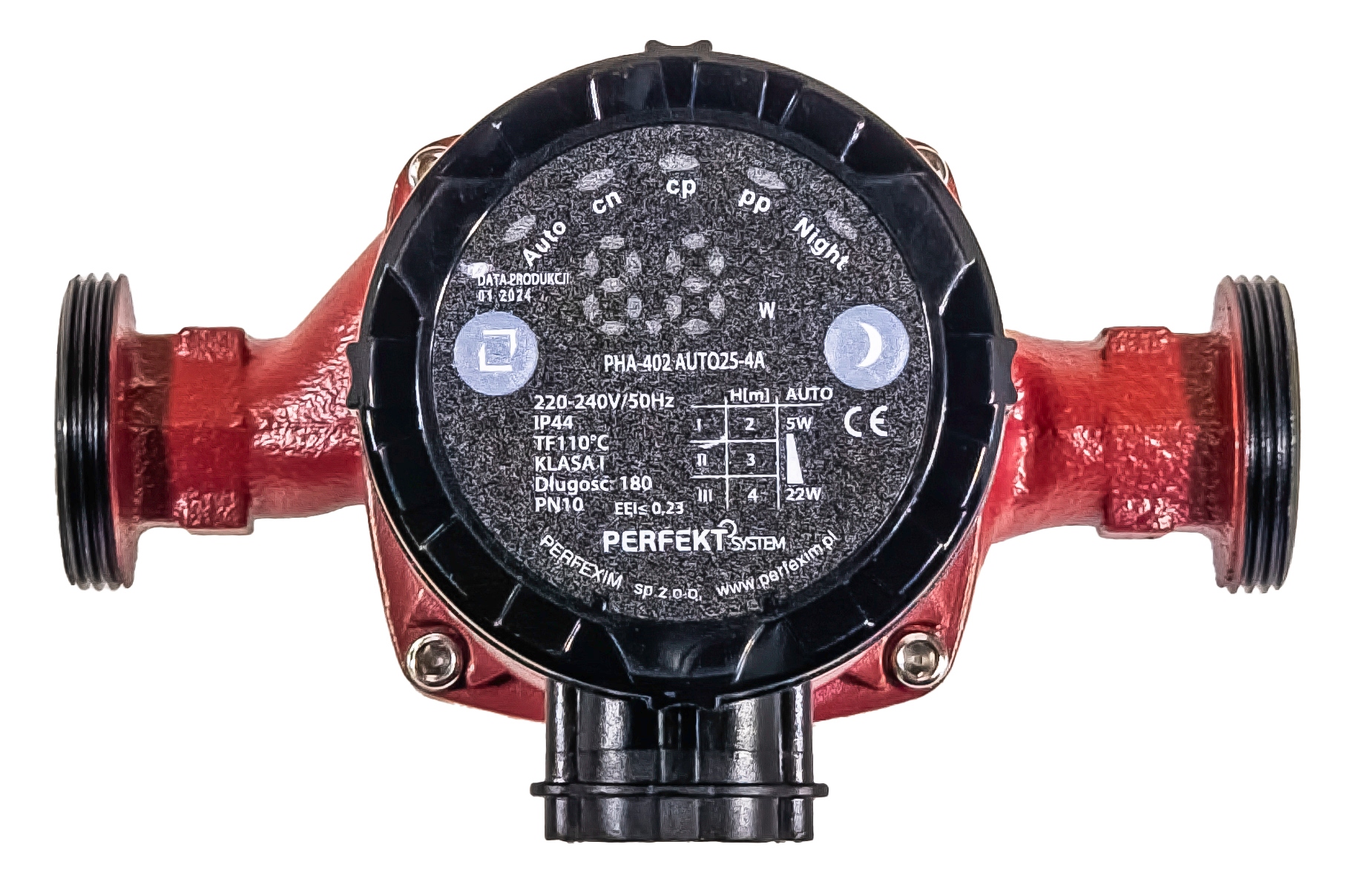

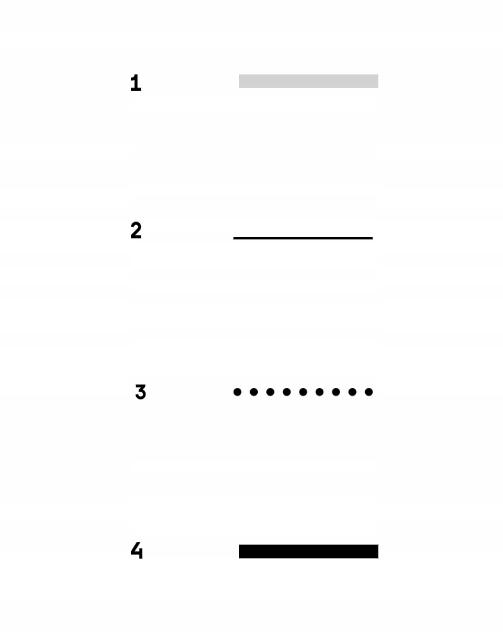

1️⃣ AU - TRYB PRACY AUTOMATYCZNEJ

2️⃣ STAŁA PRĘDKOŚĆ, n1 - najniższy bieg pierwszy, n2 - średni bieg drugi, n3 - najwyższy bieg trzeci

3️⃣ CP1, CP2, CP3 - PRACA WG CHARAKTERYSTYKI STAŁEGO CIŚNIENIA

4️⃣ PP1, PP2, PP3 - PRACA WG CHARAKTERYSTYKI PROPORCJONALNEGO CIŚNIENIA

d: G 1 1/2" cala

L: 180 [mm]

L1: 90 [mm]

H1: 26 [mm]

H2: 134 [mm]
