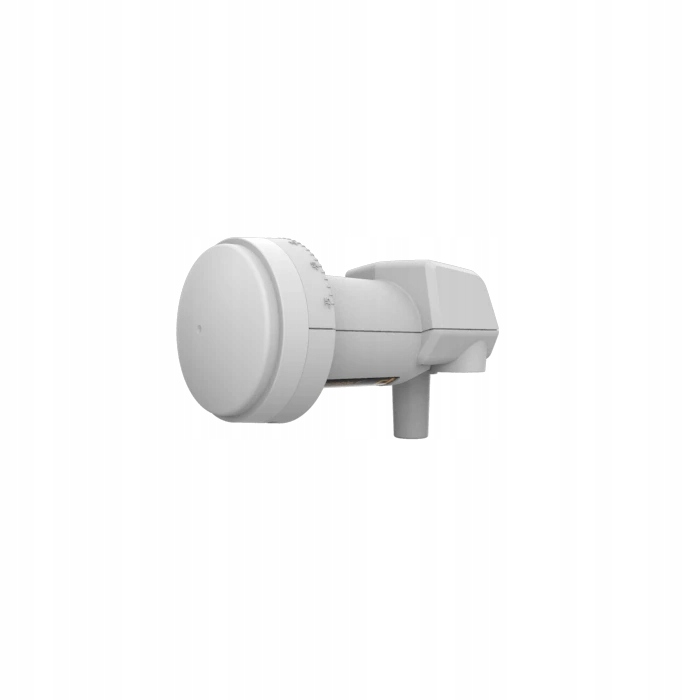

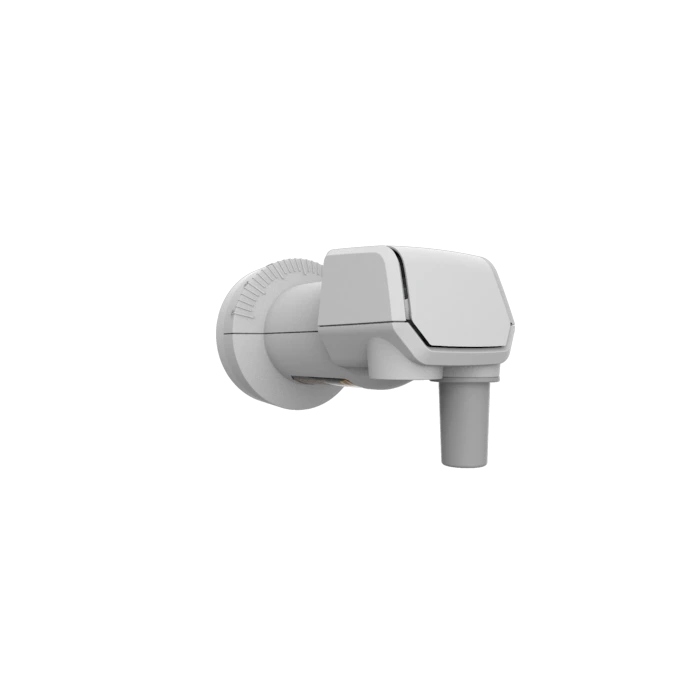

Konwerter Inverto Unicable II 32 UB

Unicable II to druga generacja produktów do dystrybucji jednokablowej oparta na technologii cyfrowej aranżacji kanałów (dCSS).

topologia gwiazdy. Przewody z każdego tunera musiały oderwać się w jednym miejscu, albo przy przetworniku o większej liczbie wyjść (twin, quad, octo), albo w miejscu, w którym zamontowany jest multiswitch.

Sygnał z przetwornika Unicable II można podzielić i rozprowadzić w dowolnej konfiguracji, podobnie jak w przypadku podziału sygnału naziemnego.

Konwerter działa w dwóch standardach:

• Unicable I – EN50494, 8 kanałów
• Unicable II – EN50607, 32 kanały

Na poniższym zdjęciu pokazano dwie instalacje – klasyczną z wykorzystaniem konwertera typu Quad oraz instalację Unicable.

Zalety Unicable II

• Konfiguracja produktu oparta na oprogramowaniu, zapewniająca innowacyjne rozwiązania, które można rozszerzyć, oraz większą elastyczność w zakresie różnych scenariuszy instalacji.
• Szybka i łatwa modernizacja domów abonentów. Od konfiguracji jednego tunera w jednym pomieszczeniu po konfigurację wielu tunerów w wielu pomieszczeniach (łącznie do 32 tunerów) za pomocą istniejących kabli, zmniejszając koszty i czas modernizacji.
• Programowalny tryb mapowania statycznego dystrybuujący do 32 transponderów w SDU / MDU do nieograniczonej liczby odbiorników, zmniejszając liczbę kabli i oszczędzając drogie multiswitche.
• W pełni zgodny z normą EN50494 oraz najnowszymi normami EN50607.
• Oprogramowanie w pełni kontrolowane przez Inverto, które umożliwia opracowywanie unikalnych funkcji i wsparcie operatorów i innych klientów w celu spełnienia ich unikalnych wymagań.

Dane techniczne konwertera Inverto Unicable II 32 UB:

• Pasmo dolne – wejście: 10,7-12,75 GHz
• Szum własny: 1 dB Max
• Dryf temperatury oscylatora: +/- 2,5 MHz
• Szum fazowy: -80 dBc/Hz max
• Wzmocnienie: 55 dB min
• Marszczyć charakterystykę wzmocnienia: +/-0,75 dB/27 MHz
• VSWR: 2.5:1
• Separacja między biegunami: 22 dB min
• Zużycie prądu: 400 mA max '13,5 V
• Impedancja wyjściowa: 75 Om
• Temperatura pracy: -30...+60°C

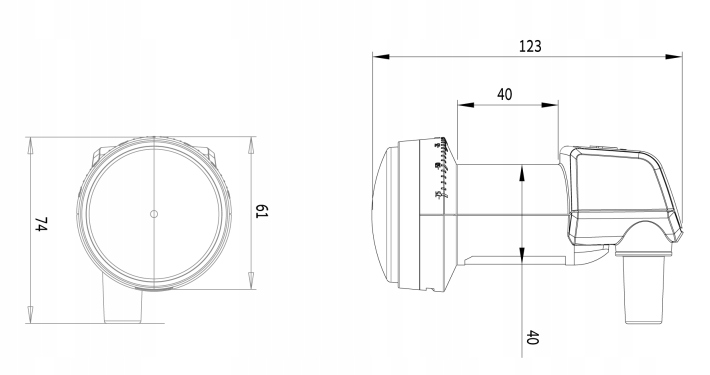

• Średnica szyjki: 40 mm
• Długość szyi: 50 mm
• Złącze: F
• Waga konwertera: 350 g
