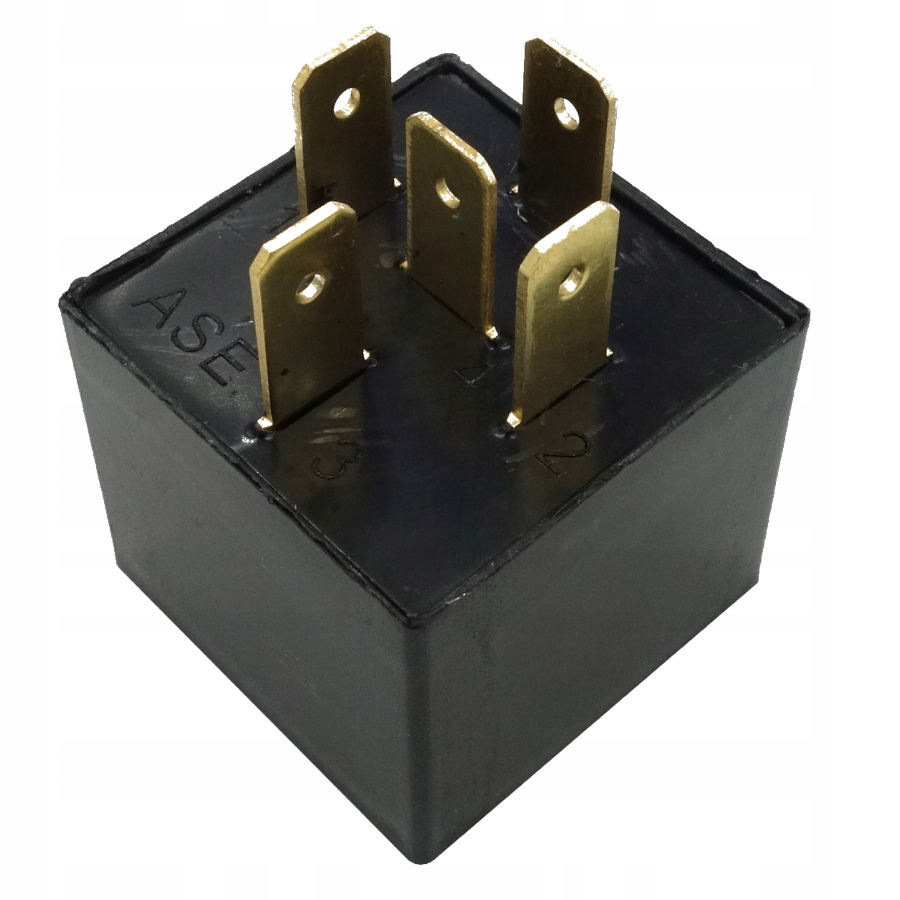

PRZEKAŹNIK CZASOWY 3SRP150 12V SAMOCHODOWY WYDŁUŻAJĄCY PODTRZYMUJĄCY 1s-150s

➖Symbol: 34656➖

➖PRZEKAŹNIK CZASOWY 3SRP150 12V SAMOCHODOWY WYDŁUŻAJĄCY PODTRZYMUJĄCY 1s-150s➖

Przekaźnik realizuje funkcję podtrzymania (wydłużenia) stanu załączenia.

➖Zasada działania:➖

1. Podanie sygnału +12V na sterowanie 1 (S+), spowoduje zwarcie styków roboczych (3 i 5).
2. W czasie podawania sygnału sterującego styki 3 i 5 pozostają zwarte.
3. Po zaniku sygnału sterującego styki 3 i 5 pozostają zwarte jeszcze przez ustalony czas (od 1s do 150s).
4. Jeśli po zaniku sygnału sterującego, w doliczonym czasie, ponownie pojawi się sygnał sterujący przekaźnik powróci do stanu "2".

➖Regulacja czasu:➖

Regulacja czasu podtrzymania odbywa się za pomocą potencjometru znajdującego się w górnej części obudowy pod zaślepką (płynny zakres 3/4 obrotu).

➖Specyfikacja➖

• napięcie sterowania cewki: 11V-15V
• liczba styków roboczych: 1xNO
• obciążalność styków: 30A
• regulacja czasu wydłużenia: 1s-150s
• min. czas trwania sygnału sterującego: 0,1s
• klasa szczelności: IP65
• wymiary (bez podstawy): 30mm x 30mm x 26mm

➖Cena dotyczy 1 szt.➖

➖Opis wyprowadzeń➖

• 1) Sygnał sterujący (+)
• 2) Stałe zasilanie przekaźnika (-)
• 3) Styk roboczy NO
• 4) Stałe zasilanie przekaźnika (+)
• 5) Styk roboczy NO

Styk roboczy NO znajduje się na nóżkach 3 i 5. Przekaźnik wymaga stałego zasilania +12V na nóżce nr. 4 (wraz z masą na nóżce nr. 2). Sterowanie odbywa się plusem na nóżce nr. 1.

➖Układ zawiera zabezpieczenia:➖

• Chroniące przed przepięciami na zasilaniu (do 1kV),
• Przed odwrotnym podłączeniem zasilania,
• Tłumiące przepięcia własne cewki.
