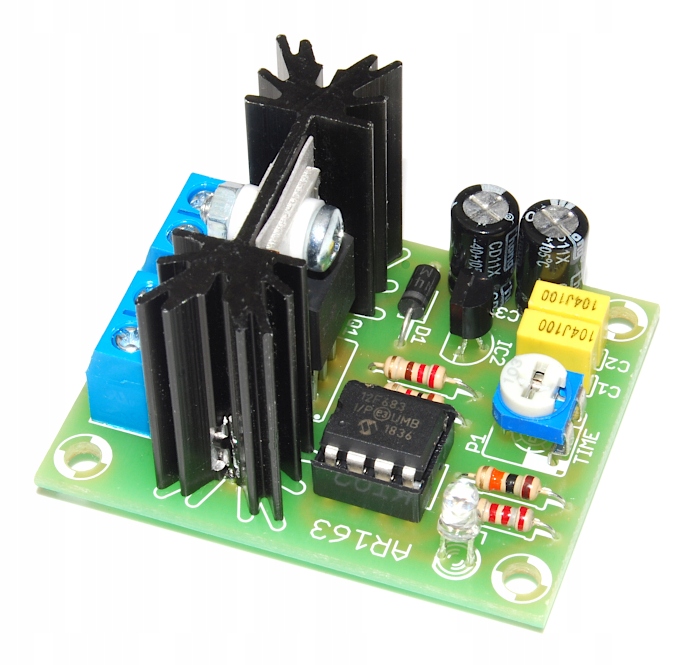

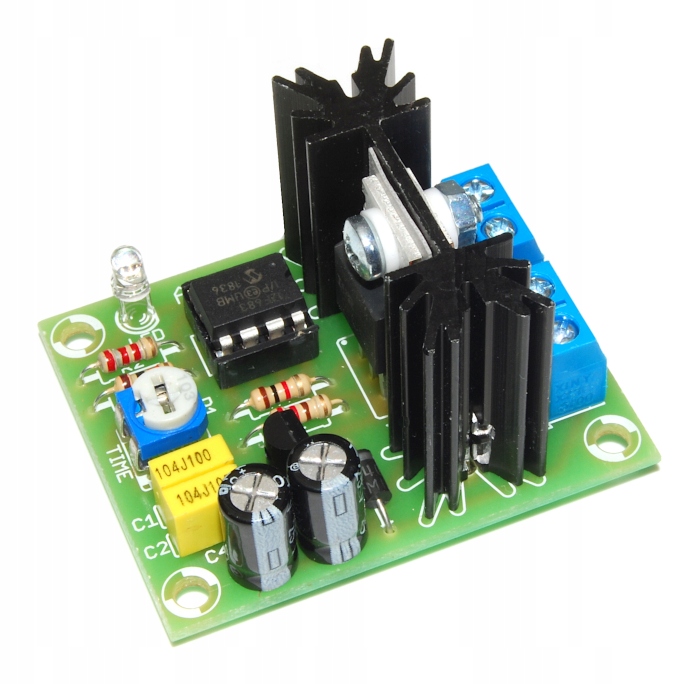

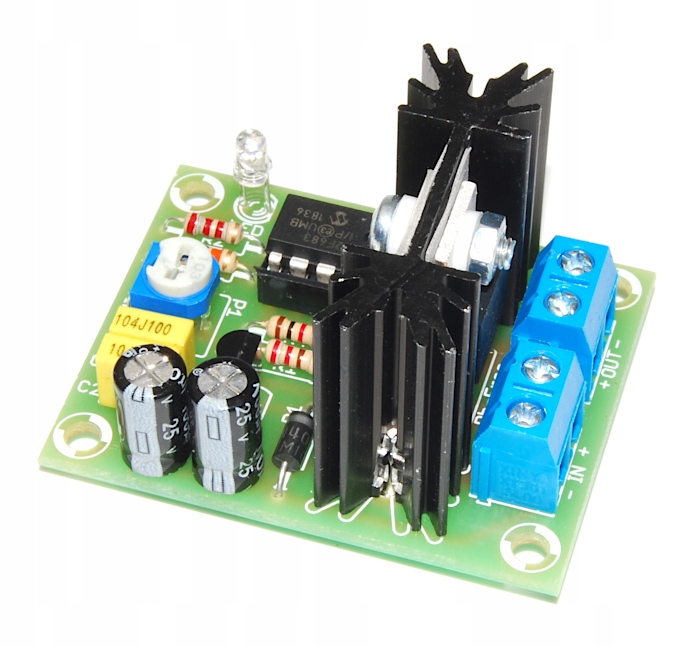

AR163 Soft start do silników DC

zestaw do samodzielnego montażu (wymaga lutowania)

producent Arli Electronics

Układ AR163 służy do łagodnego startu (“soft start”) urządzeń zasilanych prądem stałym DC 9-24V, takich jak silniki szczotkowe, oświetlenie czy grzałki.

W przypadku silników chroni on przed przedwczesnym zużyciem zarówno silnik jak i inne części mechaniczne, współpracujące z nim, a także eliminuje nagłe szarpnięcia spowodowane rozruchem Czas softstartu można go regulować w zakresie 0-14 sek. Dzięki technologii PWM układ charakteryzuje się wysoką sprawnością na poziomie 97%. Posiada też optyczną sygnalizację trybu działania. Wysoka częstotliwość pracy 20kHz (poza pasmem słyszalnym) gwarantuje brak piszczenia/buczenia podczas sterowania silnikami i oświetleniem.

Zastosowanie

• łagodny start silników szczotkowych wykorzystywanych w:
• wentylatorach (np. komputerowych, samochodowych)
• mini-elektronarzędziach (np. wiertarkach, szlifierkach itp.)
• silnikach elektrycznych występujących np. w modelach, pojazdach, maszynach, zabawkach
• powolne rozjaśnianie oświetlenia:
• żarówek LED 12V, 24V (w tym taśm LED)
• żarówek tradycyjnych 12V, 24V
• halogenów 12V, 24V
• powolne rozgrzewanie elementów grzejnych:
• grzałek (np. samochodowych)
• podgrzewaczy
• nagrzewnic

Parametry techniczne

• regulowany soft start (miękki start) w zakresie 0-14 sekund
• technologia impulsowa PWM
• wysoka sprawność 97%
• wysoka częstotliwość pracy 20kHz (poza pasmem słyszalnym) gwarantująca brak piszczenia/buczenia podczas sterowania silnikami i oświetleniem
• maksymalny prąd ciągły 10A (chwilowy do 12A)
• maksymalna moc 360W
• sygnalizacja trybu pracy - niebieska dioda LED
• zasilanie 9V-24V DC
• wymiary płytki 48x38mm

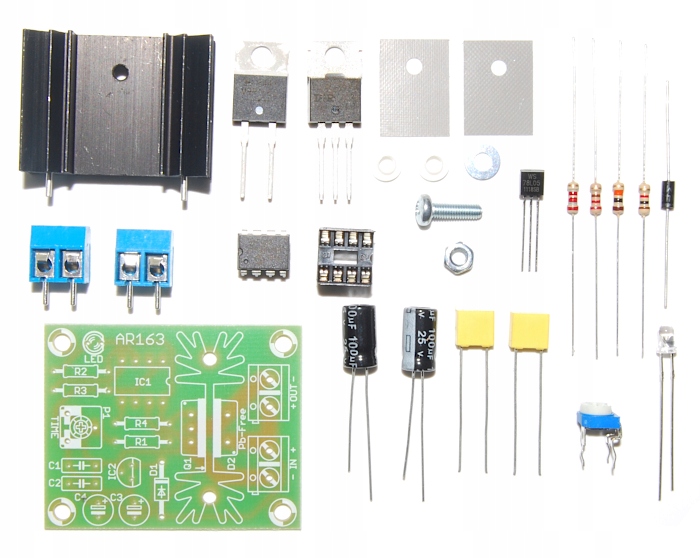

• w zestawie: płytka PCB, POLSKA dokumentacja, komplet elementów
