MODUŁ ŁADOWANIA AKUMULATORÓW Li-Ion 18650 USB-C 3S 4A

MODUŁ ŁADOWANIA AKUMULATORÓW Li-Ion 18650 USB-C 3S 4A

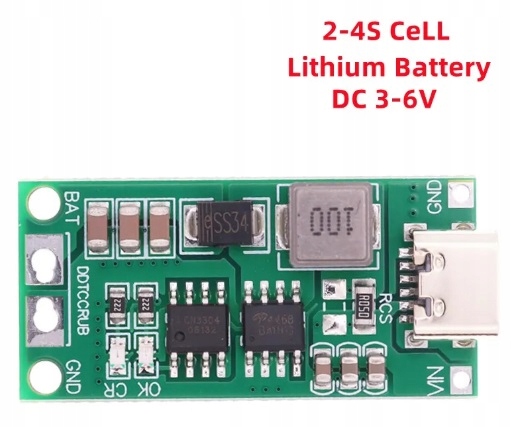

Moduł ładowania akumulatorów ogniw Li-Ion 18650 z gniazdem USB-C

Balanser (balancer), kontroler ładowania, ładowarka - zasilanie 3-6V

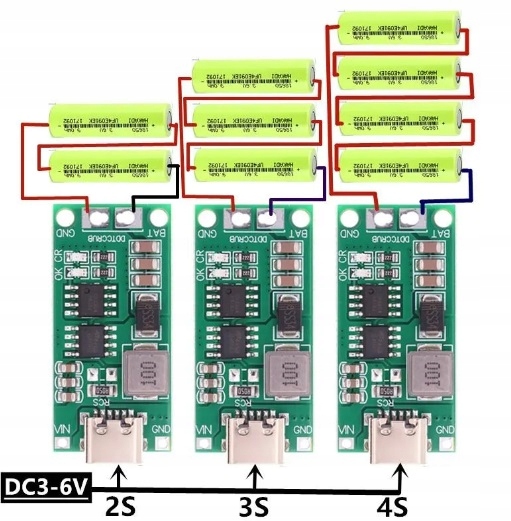

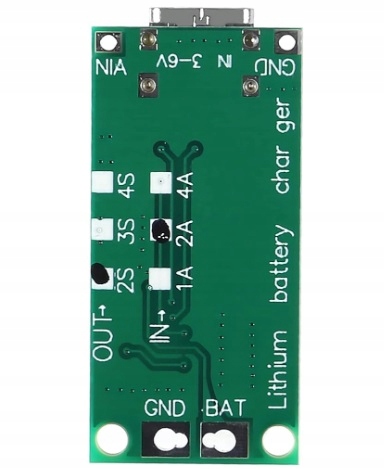

Specyfikacja dostępnych wersji modułu (oferowana wersja modułu zaznaczona tłustym drukiem):

2S 1A - 2 ogniwa, napięcie ładowania 8,4V, prąd ładowania 0,55A, prąd wejściowy (zasilanie) 3-6V 1A zalecane 3,7-5V 1A

2S 2A - 2 ogniwa, napięcie ładowania 8,4V, prąd ładowania 1,1A, prąd wejściowy (zasilanie) 3-6V 2A zalecane 3,7-5V 2A

2S 4A - 2 ogniwa, napięcie ładowania 8,4V, prąd ładowania 2,2A, prąd wejściowy (zasilanie) 3-6V 4A zalecane 3,7-5V 4A

3S 1A - 3 ogniwa, napięcie ładowania 12,6V, prąd ładowania 0,37A, prąd wejściowy (zasilanie) 3-6V 1A zalecane 3,7-5V 1A

3S 2A - 3 ogniwa, napięcie ładowania 12,6V, prąd ładowania 0,74A, prąd wejściowy (zasilanie) 3-6V 2A zalecane 3,7-5V 2A

3S 4A - 3 ogniwa, napięcie ładowania 12,6V, prąd ładowania 1,48A, prąd wejściowy (zasilanie) 3-6V 4A zalecane 3,7-5V 4A

4S 1A - 4 ogniwa, napięcie ładowania 16,8V, prąd ładowania 0,28A, prąd wejściowy (zasilanie) 3-6V 1A zalecane 3,7-5V 1A

4S 2A - 4 ogniwa, napięcie ładowania 16,8V, prąd ładowania 0,56A, prąd wejściowy (zasilanie) 3-6V 2A zalecane 3,7-5V 2A

4S 4A - 4 ogniwa, napięcie ładowania 16,8V, prąd ładowania 1,12A, prąd wejściowy (zasilanie) 3-6V 4A zalecane 3,7-5V 4A

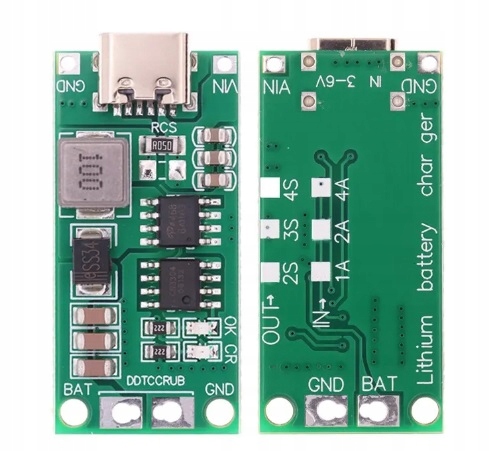

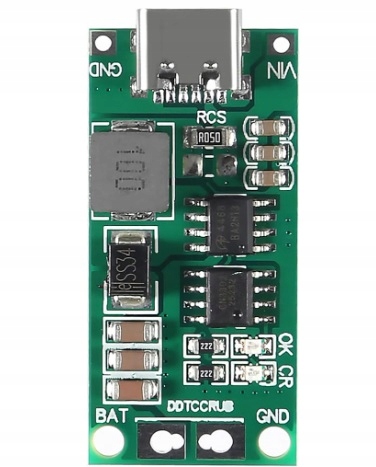

Na module znajdują się 2 diody LED (SMD):

CR - trwające ładowanie (CHARGE)

OK - ogniwa (akumulatory) zostały w pełni naładowane (FULL)

Specyfikacja wszystkich dostępnych rodzajów modułów:

• typ ładowanych akumulatorów (ogniw): Li-Ion (litowo jonowe)
• napięcie wejściowe: od 3V do 6V (rekomendowane od 3.7V do 5V)
• częstotliwość przetwornicy 1MHz
• zabezpieczenie przeciwprzepięciowe ogniwa
• wejścia zasilania: gniazdo USB-C lub pola lutownicze

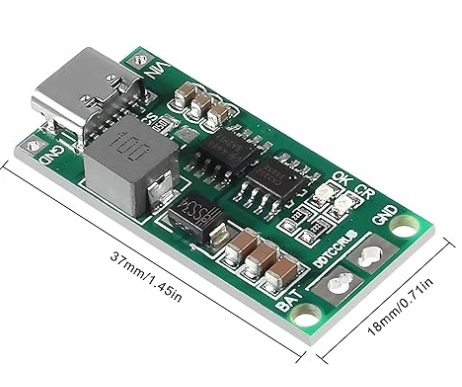

• wymiary modułu: 37mm x 18mm

Zalety:

• inteligentna regulacja napięcia kompensująca rezystancję wewnętrzną akumulatora oraz przewodów.
• możliwość podania wejściowego napięcia ładowania przez port USB-C lub pola lutownicze znajdujące się obok portu oznaczone Vin oraz GND
• niewielkie wymiary modułu
• stabilna praca
