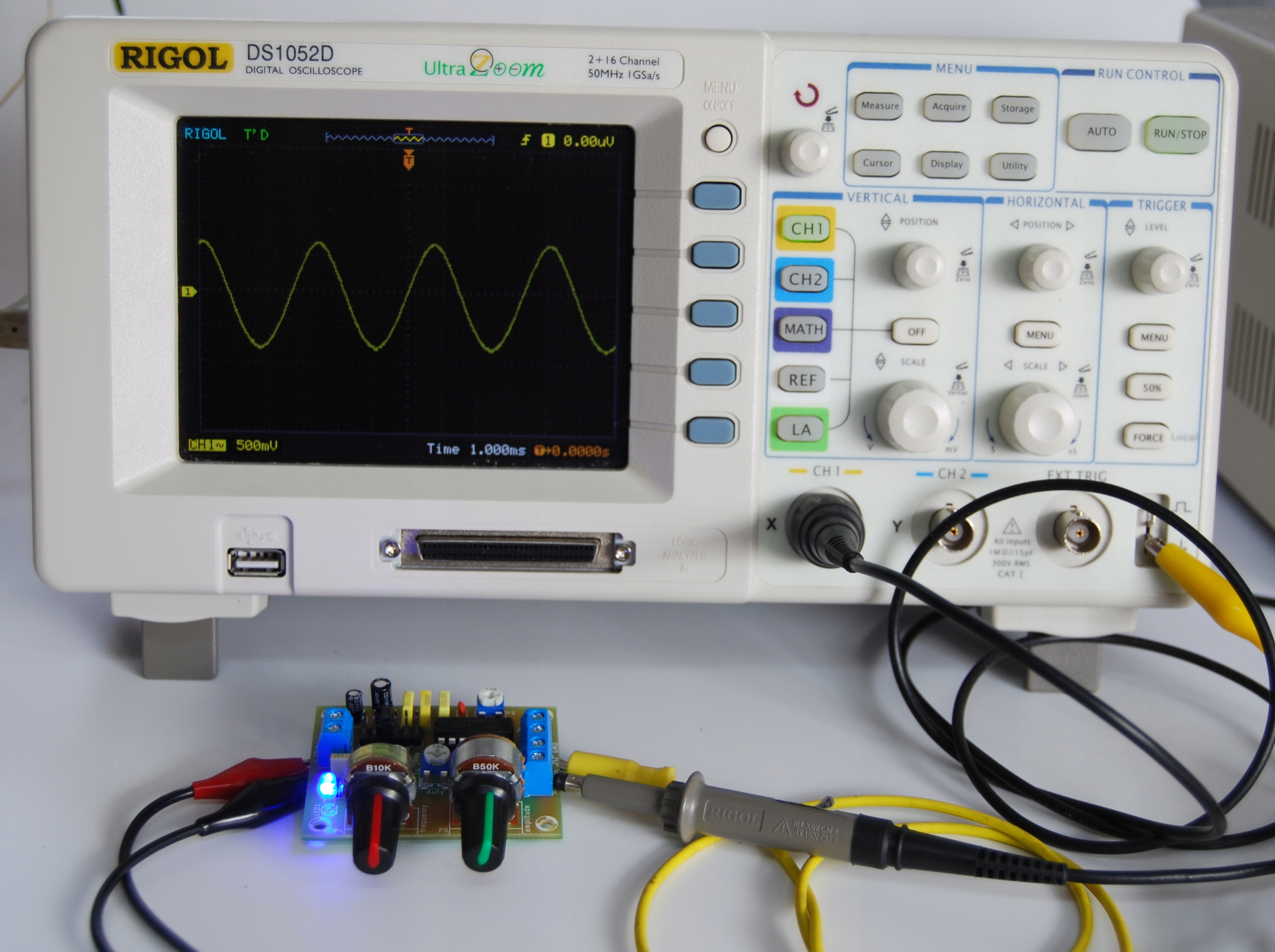

AR135 Генератор функций с ICL8038

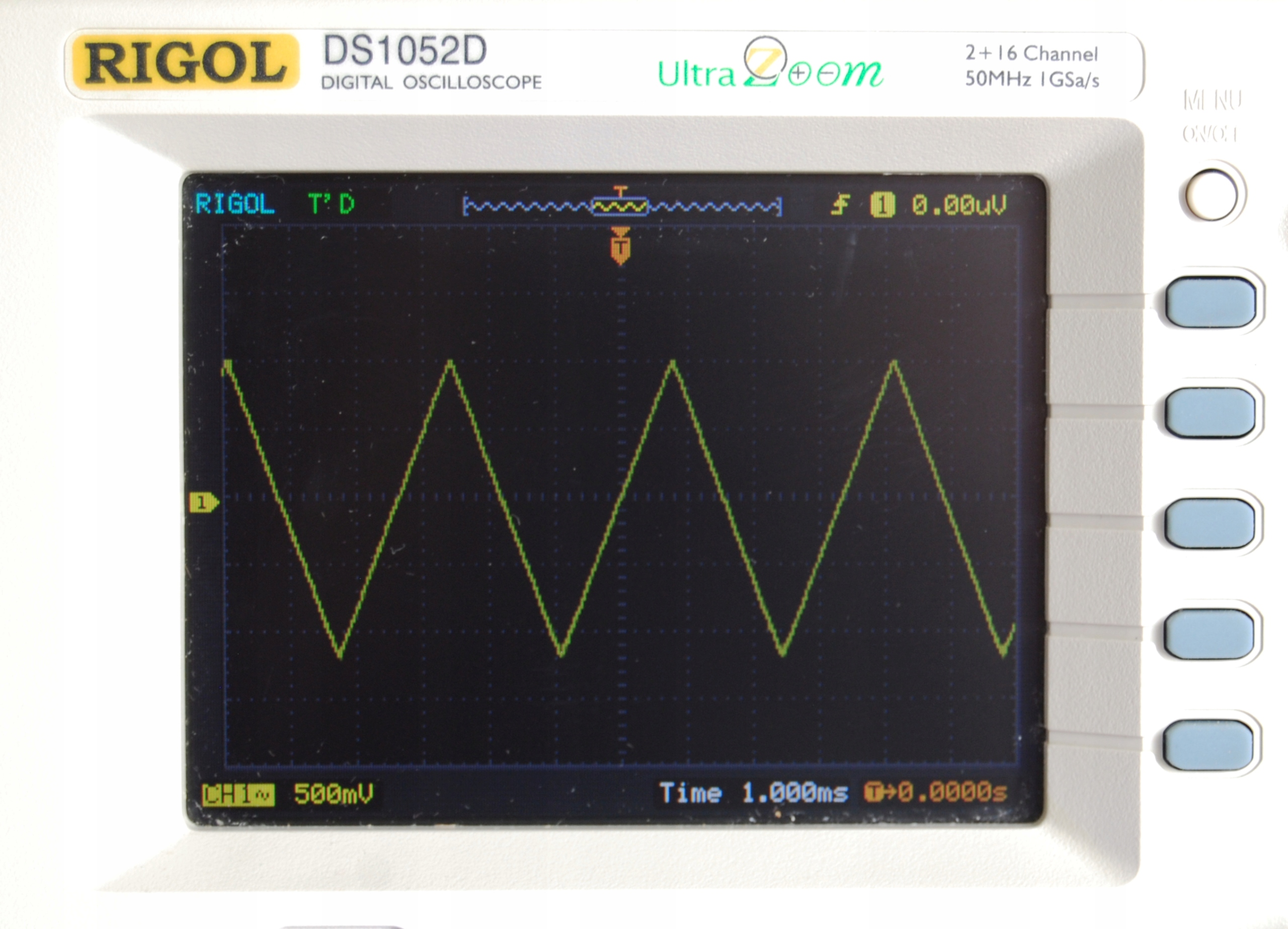

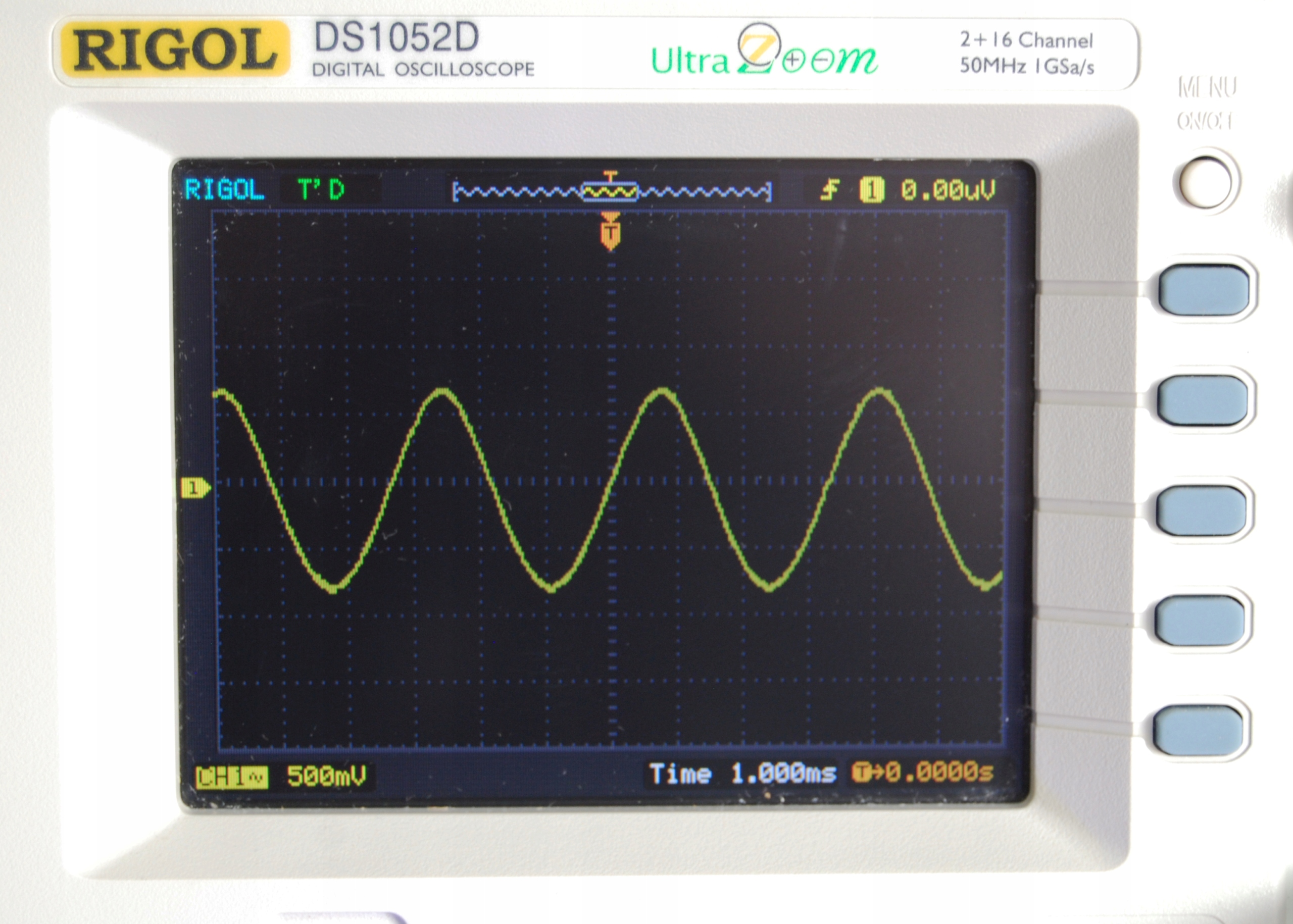

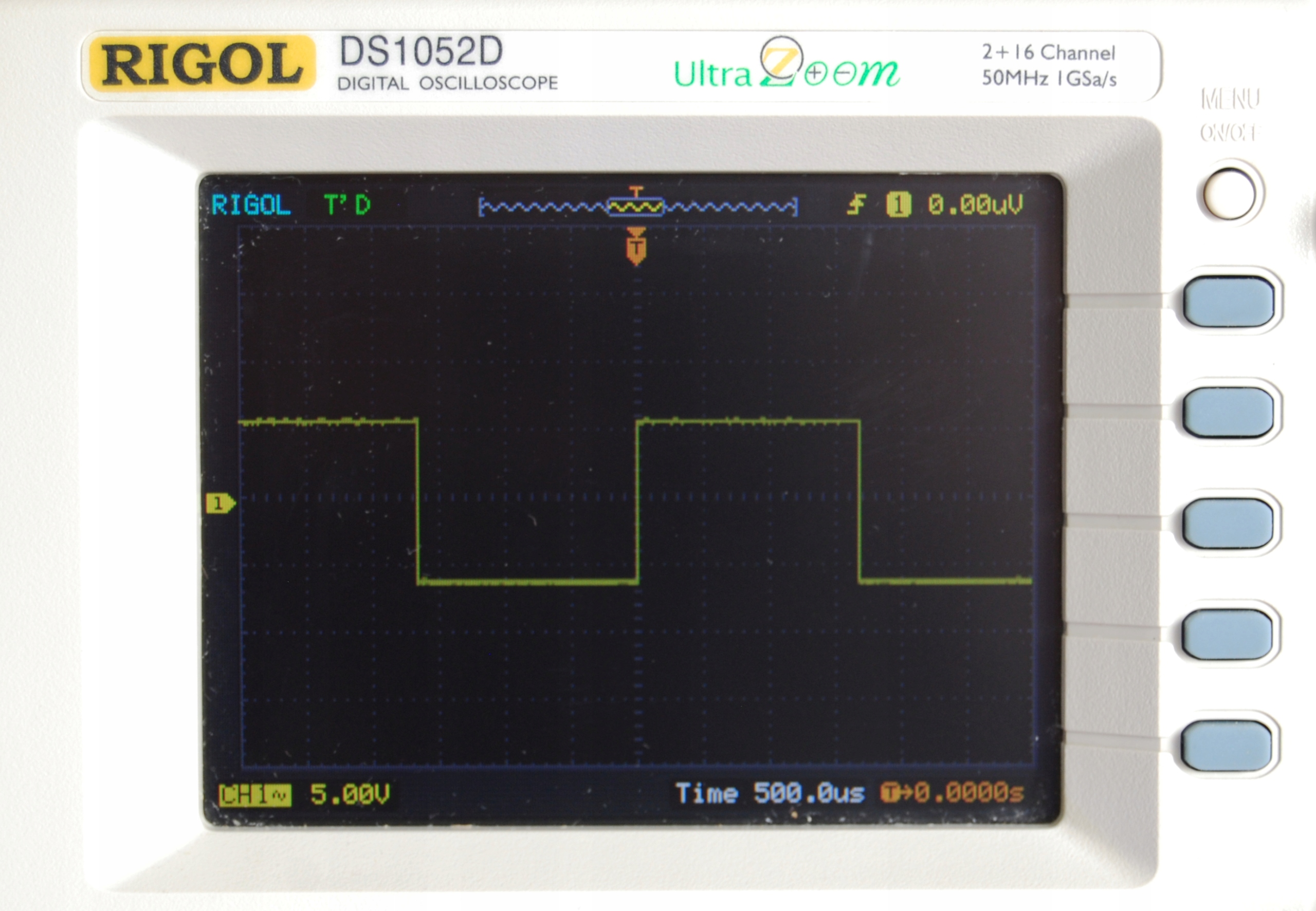

Generator funkcyjny to bardzo przydatny przyrząd w warsztacie każdego elektronika. Moduł bazuje na układzie ICL8038 i umożliwia generowanie fal: sinusoidalnej, trójkątnej i prostokątnej.

Możliwa jest skokowa i dokładna regulacja częstotliwości, a także precyzyjna regulacja poziomu sygnału wyjściowego. Można formować kształt fali za pomocą dodatkowych potencjometrów, a także regulować współczynnik wypełnienia dla fali prostokątnej. Układ sprawdzi się do testowania układów audio, a także do uruchamiania układów cyfrowych.

Parametry techniczne

• generator funkcyjny fali: sinusoidalnej, trójkątnej i prostokątnej
• układ ICL8038
• 6 podzakresów częstotliwości: 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz
• regulacja poziomu wyjściowego (dla przebiegu sinusoidalnego
• i trójkątnego)
• regulacja częstotliwości
• regulacja kształtu fali (2 potencjometry)
• regulacja współczynnika wypełnienia dla fali prostokątnej
• na wyjściu dostępne naraz 3 rodzaje fal o różnym przebiegu
• częstotliwość maksymalna 400kHz
• zasilanie 12V DC
• wymiary płytki: 60x48mm
• w zestawie: płytka PCB, POLSKA dokumentacja, komplet elementów
