RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

❇️NADAJNIK FM 88-108 MHZ MODUL. CZĘSTOT. DIY. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

Cechy:✅Zaawansowane cyfrowe przetwarzanie sygnału audio (DSP) i technika modulacji pętli synchronizacji fazy FM (PLL) zapewniają mniejsze zniekształcenia dźwięku i bardziej stabilną pracę.

✅Wyświetlacz LCD jest bardziej intuicyjny i dokładny oraz charakteryzuje się bardzo niskim zużyciem energii i niewielkimi zakłóceniami.

✅Wbudowana cyfrowa regulacja głośności klasy 30 może łatwo zakończyć regulację głośności za pomocą przycisków.

✅Automatyczne przechowywanie danych, gdy zasilanie jest wyłączone.

✅Automatyczne przełączanie z wielokanałowych wejść audio.

✅Używanie kryształu kwarcu do stabilizacji częstotliwości, a częstotliwość emisji nie będzie dryfować, gdy zmienia się temperatura.

✅Obsługa kontroli poleceń portu szeregowego.

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

⚙️Dane techniczne:Moc wyjściowa: 100 mW

Pasmo przenoszenia: od 50Hz do 18KHz

Częstotliwość emisji: 87,0 MHz do 108,0 MHz (transmisja w pobliżu kampusu), 76,0 MHz do 108,0 MHz (transmisja w otwartym kampusie)

Regulacja częstotliwości: 0,1 MHz za każdym naciśnięciem przycisku, 1,0 MHz za każdym długim naciśnięciem (naciśnij i przytrzymaj) przycisk

Tryb modulacji: standardowy FM

Kanał: LINE/USB (stereo), MIC (pojedynczy kanał)

Równoważny hałas: ≥30dB

Napięcie wejściowe: DC 3 V do 5 V

Prąd: 35mA

Odległość emisji: 100 metrów (tylko w celach informacyjnych, testowane z anteną 75 cm na otwartym terenie).

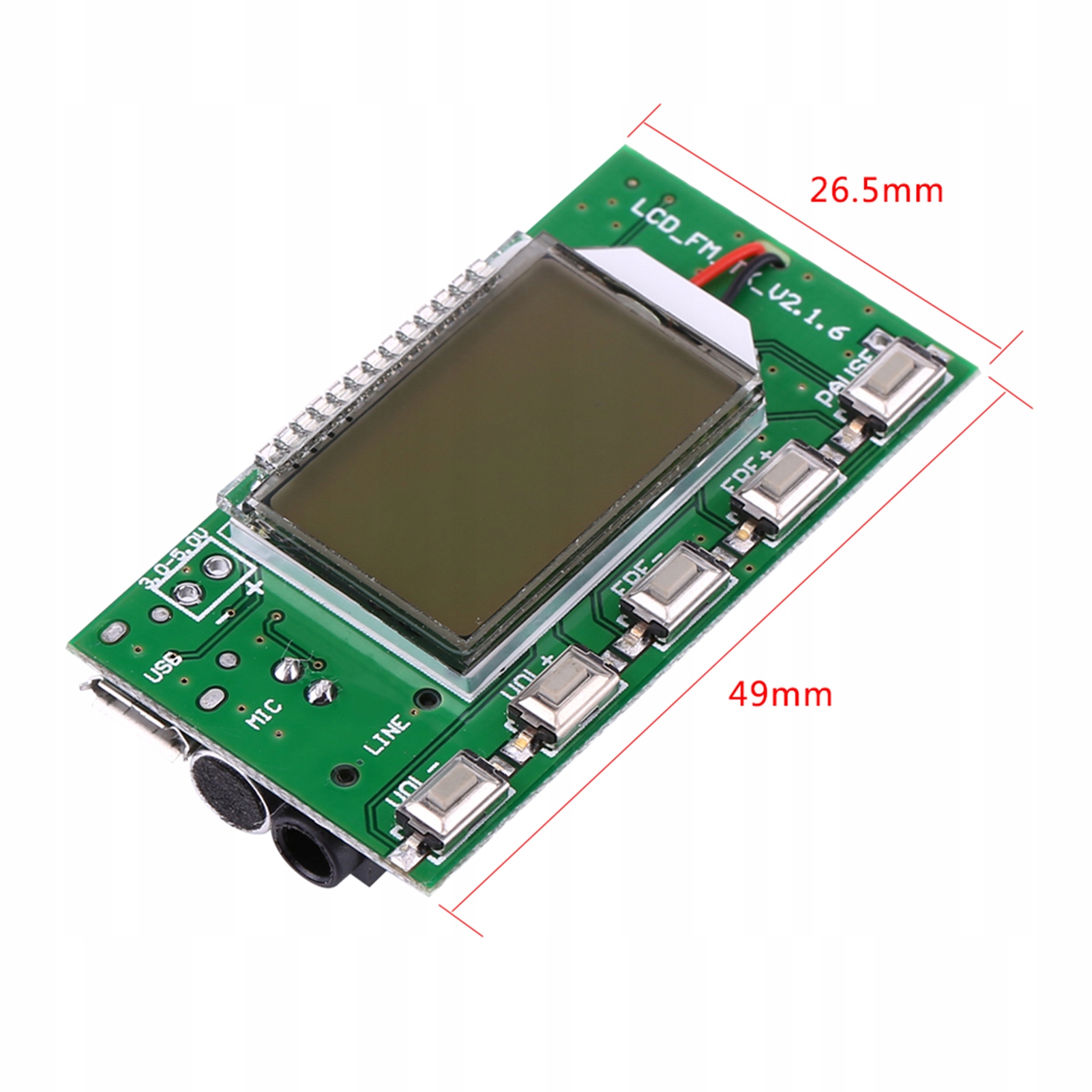

Rozmiar: 49x26.5mm/1.93x1.04"

Rozmiar wyświetlacza: 24 x 15 mm / 0,94 x 0,59 cala

Nadaje się do: radia FM, mikrofonu bezprzewodowego, emisji dźwięku z komputera (połączenie przez USB)

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

⚙️Instrukcja:✔️1, Użyj zasilacza regulowanego z baterii lub transformatora obniżającego napięcie jako źródła zasilania. Zasilacz impulsowy bez filtra, taki jak power bank, ładowarka do telefonu, moduł DC-DC z regulowanym napięciem przełącznika NIE może być używany, ponieważ zakłócenia konwersji wysokiej częstotliwości zasilacza impulsowego będą miały wpływ na ten moduł.

✔️2, jeśli potrzebujesz funkcji transmisji audio USB, musisz podłączyć kabel USB i podłączyć moduł do komputera. Ponieważ port USB komputera wyprowadza 5 V, port USB może być zasilaczem dla modułu. Komputer automatycznie zainstaluje sterownik, i nazwij ten moduł jako sprzęt dźwiękowy „CD002”. Włączono sprzęt audio „CD002” w ustawieniach głosu komputera i dźwięk komputera może być emitowany za pomocą FM przez ten moduł.

✔️3. Jeśli potrzebujesz kanału LINE jako źródła emisji dźwięku, podłącz koniec kabla audio do gniazda audio 3,5mm, a drugi koniec do swojego sprzętu audio (np. telefonu komórkowego), wtedy moduł automatycznie przełączy się na kanał LINE.

✔️4, jeśli potrzebujesz tego modułu MIC jako źródła emisji dźwięku, po prostu odłącz USB i LINE, a moduł automatycznie przełączy się na kanał MIC jako źródło FM. Ten moduł z mikrofonem elektretowym o wysokiej czułości można zastosować w mikrofonie bezprzewodowym w razie potrzeby. Dostosuj głośność emitowania, aby uzyskać najlepszy efekt odbioru dźwięku.

✔️5, moduł ma interfejs sterowania portem szeregowym poziomu napięcia TTL. Jeśli potrzebujesz portu szeregowego TTL do komunikacji z tym modułem, podłącz UART_RX, UART_TX i GND. Możesz użyć portu szeregowego komputera lub MCU do sterowania modułem zamiast naciskania przycisków. Należy pamiętać, że poziom napięcia portu szeregowego komputera nie jest poziomem napięcia TTL, więc podczas komunikacji z komputerem potrzebny jest adapter poziomu napięcia RS323 na TTL lub moduł szeregowy poziomu napięcia USB na TTL. Sterowanie portem szeregowym wymaga pewnej wiedzy i umiejętności zawodowych w zakresie obsługi komputera, więc jeśli nie jesteś pewien, możesz pominąć tę część.

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

⚙️Ustawienia użytkownika:1, ustawienie podświetlenia:

Naciśnij i przytrzymaj razem "FRE +" "FRE-", a następnie włącz zasilanie, aby ustawić podświetlenie, a jeśli moduł wyświetli "B1", podświetlenie będzie zawsze włączone; jeśli wyświetla „B0”, podświetlenie zostanie włączone na 20 sekund, a następnie wyłączone. Uruchom ponownie moduł, aby włączyć ustawienie (domyślnie „B0”).

2, otwórz/zamknij transmisję z kampusu:

Naciśnij i przytrzymaj jednocześnie „VOL+, VOL-”, a następnie włącz zasilanie, aby ustawić transmisję kampusową, a jeśli moduł wyświetli „C1”, transmisja kampusowa będzie otwarta; jeśli wyświetla „C0”, transmisja kampusowa będzie bliska. Uruchom ponownie moduł, aby włączyć ustawienie (domyślnie „C0”).

3, ustawienie trybu uruchamiania stereo/pojedynczego kanału:

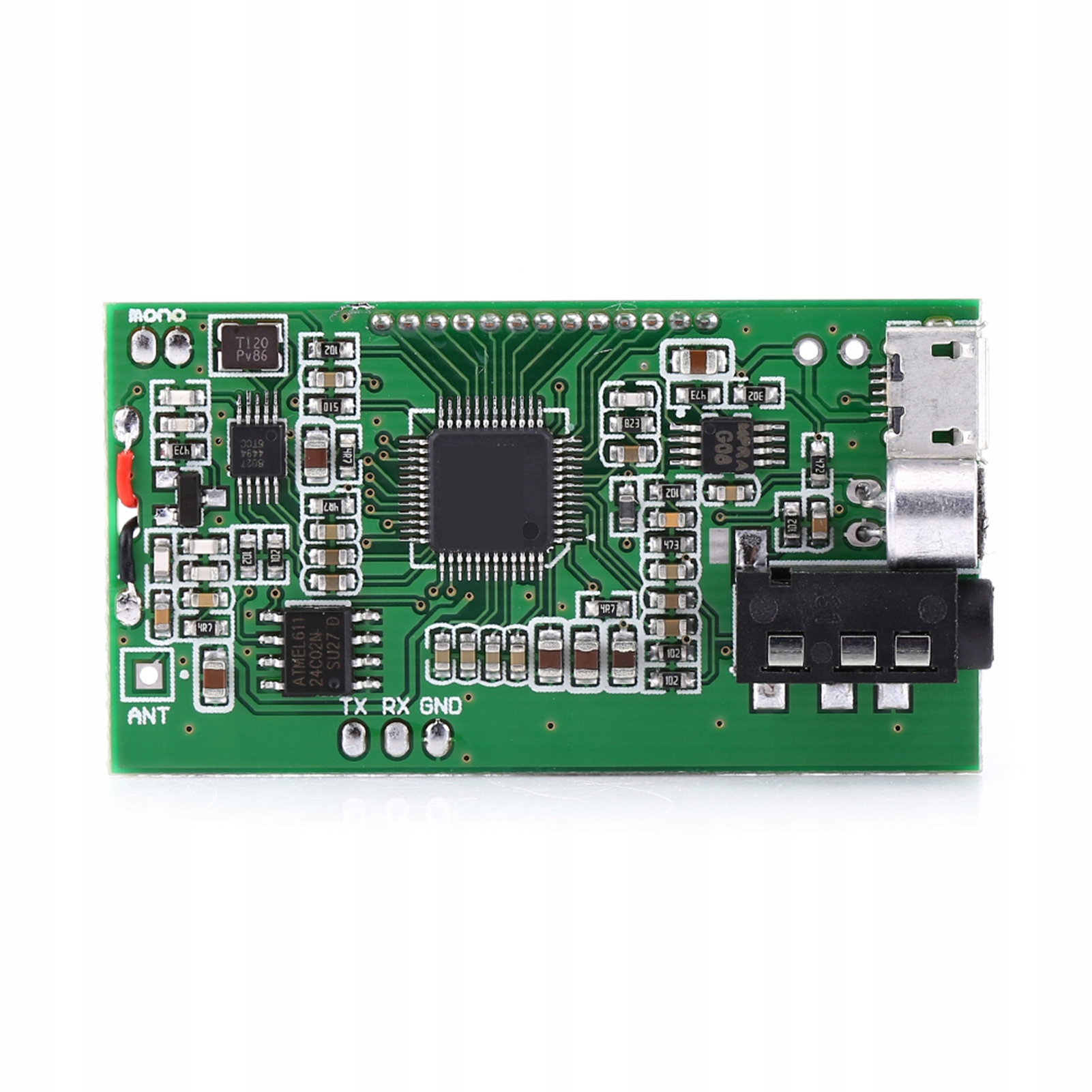

Z tyłu modułów znajdują się 2 złącza lutowane „M” i „G”. Połączenie tych 2 złączy prowadzi do trybu uruchamiania pojedynczego kanału, podczas gdy rozłączenie 2 złączy prowadzi do trybu uruchamiania stereo (domyślnie „stereo”). Należy pamiętać, że wejściowe źródło dźwięku i radio muszą być również stereofoniczne, w przeciwnym razie nie może mieć efektu stereo.

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

. RADIO NADAJNIK FM MODUL 100MHZ CYFROWE STEREO DIY 87MHZ-108MHZ

✅Paczka zawiera:1 x moduł

⚠️Notatka:

⚡Napięcie zasilania musi wynosić od 3 V DC do 5 V.

⚡NIE dotykaj tylnej części elementów modułu, gdy działa, w przeciwnym razie prawdopodobnie nie będzie działać normalnie lub wypali się z powodu zwarcia.
