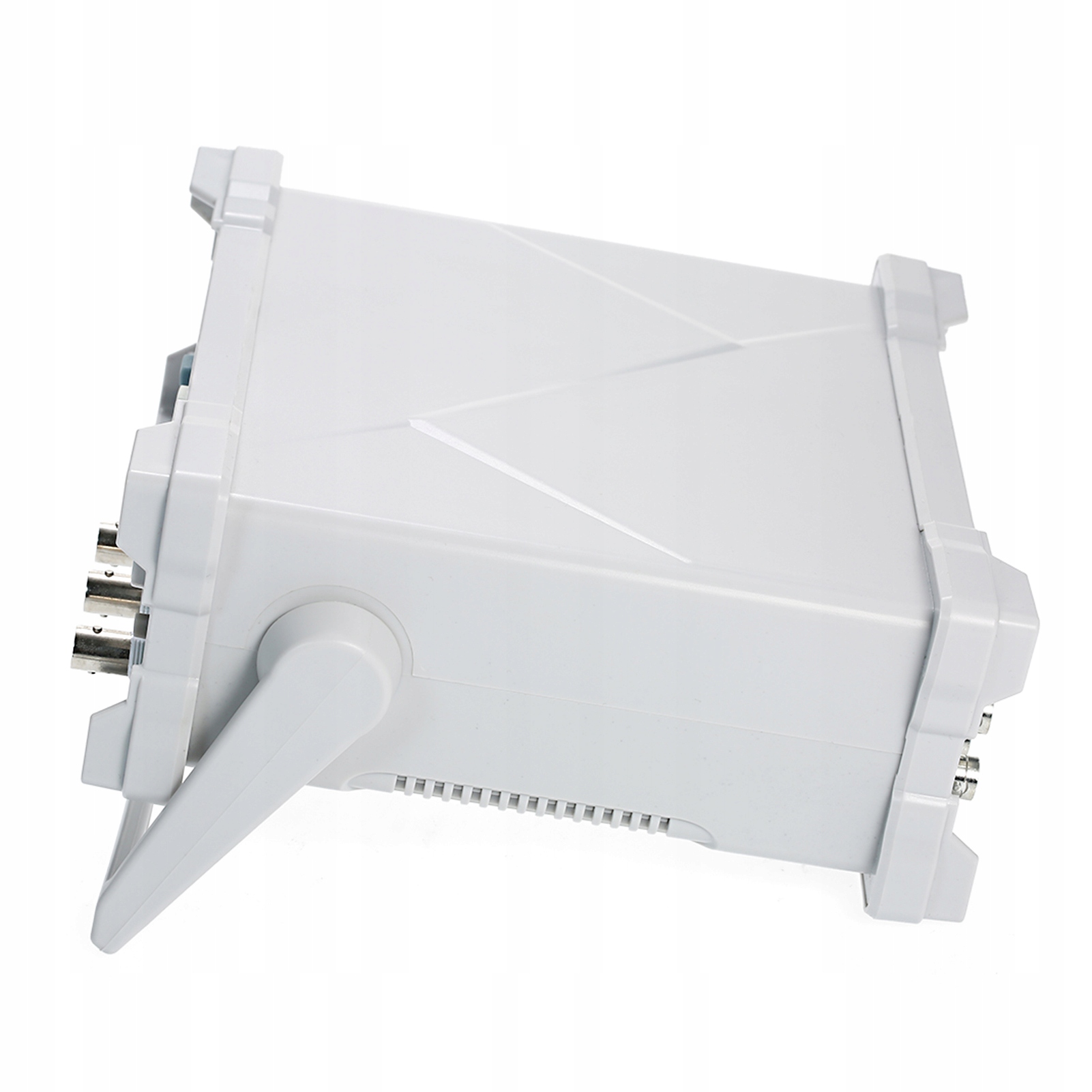

FY6900-60M DDS ФУНКЦИЯ ГЕНЕРАТОР СИГНАЛОВ

FY6900-60M Generator sygnałów funkcji DDS

Особенности:

Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильную, точную, чистую сигналы с низким уровнем искажений.

2,4-дюймовый цветной ЖК-дисплей TFT с разрешением 320 * 240, одновременно отображающий параметры и графика CH1 и CH2.

Принять технологию MagicPulse, низкое дрожание (RMS)

В приборе используется 14-битный высокоскоростной преобразователь D / A (ошибка квантования выхода 5Vpp менее 1 мВ), частота дискретизации 250 МСА / с, вертикальное разрешение 14 бит.

Он может выводить до 99 групп функций / произвольных сигналов, содержит 35 групп предварительно заданных сигналов и 64 группы пользовательских сигналов. Запрограммировано формы волны: синусоидальный, квадратный (регулируемый рабочий цикл), импульс (ширина импульса и время цикла можно точно настроить), треугольник / рампа, CMOS (0 ～ 12V), четыре канала TTL, экспоненциальный рост, экспоненциальное падение, шум, ЭКГ, DC и т. д.

Они позволяют хранить 64 произвольных файла данных формы волны, каждый с глубиной хранения 8192 точек * 14 бит; (чем длиннее глубина хранения сигнала, тем больше детали сигнала записываются, и детали сигнала могут быть восстановлены с высокой точностью.)

Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

Функция развертки: может развертки 4 Свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; имеет два типа сваливания: линейный и логарифм; 0,01 с ～ 999,99 с время развертки; направления развертки вверх, вниз и туда и обратно.

Функция VCO (выход управления напряжением): может быть достигнута внешним сигналом вход: частота управления напряжением, амплитуда управления напряжением, смещение управления напряжения, рабочий цикл, контролирующий напряжение и модуляции ШИМ.

Функция выхода Burst: ручной триггер, внутренний триггер CH2 и триггер доступны внешний для ваших вариантов. Он может выводить импульсы 1 ～ 1048575.

Функция частотомера 100 м: может измерять частоту, период, ширину импульса и рабочий цикл. Макс. применимая частота составляет 100 МГц и мин. возможная частота это 0,01 Гц.

Функция счетчика: он имеет 2 режима измерения связи, включая соединение постоянного тока и соединение переменного тока. Это конструкция может решить проблему неточности соединения переменного тока.

Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимымгенераторы.

Функция синхронизации каналов: поддерживает копирование формы волны и копирование состояния между каналами.

Поддержка двух или более генераторов сигналов, подключенных для многоканального выходы, максимальная поддержка 16-канальный синхронный выход, можно регулировать фазу между каждым каналом.

Точно отрегулируйте фазы обоих каналов. Точность может быть 0,01 °.

Минимальное разрешение амплитуды может составлять до 1 мВ. Диапазон амплитуды составляет 0 ~ 24 ВПП.

Рабочий цикл каждого канала можно регулировать независимо 0,01% -99,99%, разрешение регулировки это 0,01%.

-12V, 12V DC Offset. Разрешение 0,001 В.

Функция сохранения: может сохранить 20 наборов параметров, установленных пользователем, и может быть загружены в любое время.

Функция связи: все функции могут управляться программой ПК, и протокол связи открыт для вторичной разработки.

Выходная защита от короткого замыкания: все каналы могут работать более 60 секунд, когда нагрузка компактна.

Предоставьте мощное компьютерное программное обеспечение для редактирования сигналов. Пользователи могут скачать любой сигнал к этому инструменту после редактирования с помощью программы для ПК, которая находится наCD пользователя.

Примите пластиковую оболочку ABS с дизайном типа стола. Используйте источник питания широкого диапазона напряжение 100-240 В (AC).

Тип штекера: EU

Частота

Model FY6900-60M

Sinus 0 ~ 60 MHz

Квадрат 0 ~ 25 МГц

Рампа, треугольник 0 ~ 10 МГц

Impuls 0 ~ 10 MHz

TTL / CMOS 0 ~ 10 MHz

Произвольная форма волны 0 ~ 10 МГц

Минимальная ширина импульса 20 НС (все модели с минимальной шириной импульсной волны могут достичь 20ns)

Мин. Разрешение во всех частотных диапазонах 1 мкгц (минимальное разрешение может достичь 1 мкгц для всех частотных диапазонов, чтобы обеспечить точность регулировки при высоких частотах. Например,он может посылать сигнал 10,000000000001 МГц).

Точность ± 20 ppm

Стабильность ± 1ppm / 3 часа

Характеристики формы волны

Формы волны синусоидальный, квадратный, прямоугольный (регулируемый рабочий цикл), импульсный (ширина время импульса и цикла может быть точно установлено), треугольник / рампа, пилообразная волна, CMOS, четыре каналы TTL, DC, полуволна, полная волна, положительный шаг, обратный шаг, положительный экспонент, обратный Exponent, Lorenz Pulse, Multitone, Noise, ECG, Trapezoidal Pulse, Sinc Pulse, Narrow Pulse, Gauss Белый шум, AM, FM и другие 64 набора сигналов, определенных клиентом.

Энергонезависимая память может хранить 64 произвольных пользовательских сигнала, (8K 14 бит) * 64

Длина волны 8192 точек * 14 бит

Частота дискретизации 250msa / s

Вертикальное разрешение 14 бит

Затухание гармоник синусоиды ≥ 50dBc (

Полное гармоническое искажение

Время подъема / падения прямоугольника ≤7ns (VPP

Превышение ≤5%

Рабочий цикл 0,01% ~ 99,99% (разрешение 0,01%)

Линейность пилообразной волны

Характеристики выхода

Амплитуда （VPP） частота ≤ 5 МГц: 1 mVpp ~ 24 Vpp;

5 МГц

10 МГц

Частота

Разрешение 1МВ

Стабильность амплитуды ± 0,5% / 5 часов

Плоскостность амплитуды ± 2,5% (

Выход формы волны

Импеданс 50 Ω ± 10% (Типично)

Защита все каналы могут работать более 60 секунд при коротком замыкании нагрузки.

Смещение постоянного тока

Диапазон сдвига частоты ≤20 МГц: ± 12 В; частота

Разрешение смещения 1 мВ

Функция фазы

Диапазон фаз 0 ~ 359,99 °

Разрешение фаз 0,01 °

Выход TTL

Амплитуда уровня TTL

Fan-out

Время подъема / падения ≤10ns

Выход CMOS

Низкий электрический уровень

Высокий электрический уровень 1v ~ 12V

Время подъема / падения ≤18ns

Внешнее измерение

Частота функции, период, положительная / отрицательная ширина импа Ульс, рабочий цикл

Диапазон входного напряжения 1 Vpp ~ 20 Vpp

Разрешение измерителя частоты 0.01 хз (время затвора = 100С)

Диапазон 0,01 Гц ~ 100 МГц

Чувствительность ворот время регулировки 3 степени (1S, 10S, 100S) регулируемый

Диапазон счетчика 0-4294967295

Соединение DC, AC

Руководство по режиму работы

Диапазон измерения периода 5ns ~ 20s измерение связи постоянного тока

Диапазон измерения ширины импульса 0ns ~ 20s

Разрешение 5ns

Диапазон рабочего цикла (дисплей) 0% ~ 100%

Подметать

Синусоидальная, квадратная, линейная, произвольная форма волны (кроме постоянного тока)

Sweep Type Linear or Logarithm

Направление подметания вверх, вниз и в обе стороны направления подметания

Частота развертки объектов, амплитуда, смещение, рабочий цикл

Время развертки 0,01 с ~ 999,99 с / шаг

Диапазон настроек начальное и конечное положение можно установить произвольно.

Диапазон размеров зависит от настройки параметров.

VCO (контроль выходного напряжения)

Диапазон сигнала модуляции для входа 0 ~ 5 В.

Диапазон частот сигнала VCO 0-2000 Гц

Контрольный объект VCO частота контроля напряжения (VCF), амплитуда контроля напряжения (VCA), смещение контроля напряжения, рабочий цикл контроля напряжения.

Специальная функция VCO может модулировать амплитуду (AM) или частотную модуляцию (FM) с помощью внешний аналоговый сигнал.

Модуляция

Typ modulacji AM, FM, PM, ASK, FSK, PSK

Синусоидальная, квадратная, треугольная, рамповая, произвольная форма волны (за исключением постоянного тока)

Я

Внутренний источник (CH2) / внешний (порт VCO IN)

Модулирование формы волны синусоидальный, квадратный, треугольный, рампа, произвольный

Глубина от 0% до 120%

Модулированная внутренняя частота: 1μhz ~ 1mhz; внешняя: 1μhz ~ 2KHz;

FM

Внутренний источник (CH2) / внешний (порт VCO IN)

Модулирование формы волны синусоидальный, квадратный, треугольный, рампа, произвольный

Модулированная внутренняя частота: 1μhz ~ 1mhz; внешняя: 1μhz ~ 2KHz;

ПОПОЛУДНИ

Внутренний источник (CH2) / внешний (порт VCO IN)

Модулирование формы волны синусоидальный, квадратный, треугольный, рампа, произвольный

Фазовое отклонение от 0 ° до 360 °

Модулированная внутренняя частота: 1μhz ~ 1mhz; внешняя: 1μhz ~ 2KHz;

СПРОСИТЬ

Внутренний источник (CH2), внешний (port ASK IN), ручной

Модулирующая форма волны квадрата с рабочим циклом 50%.

Ключевая частота 1μhz ~ 10MHz

ФСК

Внутренний источник (CH2), внешний (FSK in Port), ручной

Модулирующая форма волны квадрата с рабочим циклом 50%.

Ключевая частота 1μhz ~ 10MHz

PSK

Внутренний источник (CH2), внешний (порт PSK IN), ручной

Модулирующая форма волны квадрата с рабочим циклом 50%.

Ключевая частота 1μhz ~ 10MHz

Функция серийной съемки

Синусоидальная, квадратная, линейная, произвольная форма волны (кроме постоянного тока)

Серийная съемка 1 ~ 1048575

Источник триггера ручной, внутренний, внешний (AC / DC)

Общие технические характеристики

Тип дисплея 2,4 дюйма, цветной TFT-дисплей.

Сохранить и загрузить сумму 20

Позиция 01 до 20 (01 для начального значения по умолчанию)

Тип интерфейса USB к последовательному интерфейсу

Протокол режим командной строки, обеспечивающий протоколы связи.

Скорость связи 9600bps (промышленный стандарт)

Диапазон напряжения питания переменного тока 100 в ~ 240 В.

Техника SMD, LSI, надежная и долговечная

Зуммер может быть включен / выключен с помощью настройки.

Кнопки и циферблат работают непрерывно.

Температура окружающей среды: 0 ~ 40℃, влажность: ﹤ 80%

Размер ок. 210мм * 195мм * 75мм/ 8,27 * 7,68 * 2,96 (л * в * Х)

Вес ок. 611 г / 21,56 унции

Размер упаковки 27 см * 21 см * 9,5 см / 10,63 * 8,27 * 3,75 (л * в * Х)

Вес упаковки ок. 1065 г / 37,51 унции (главный двигатель, аксессуары и упаковочные материалы)
