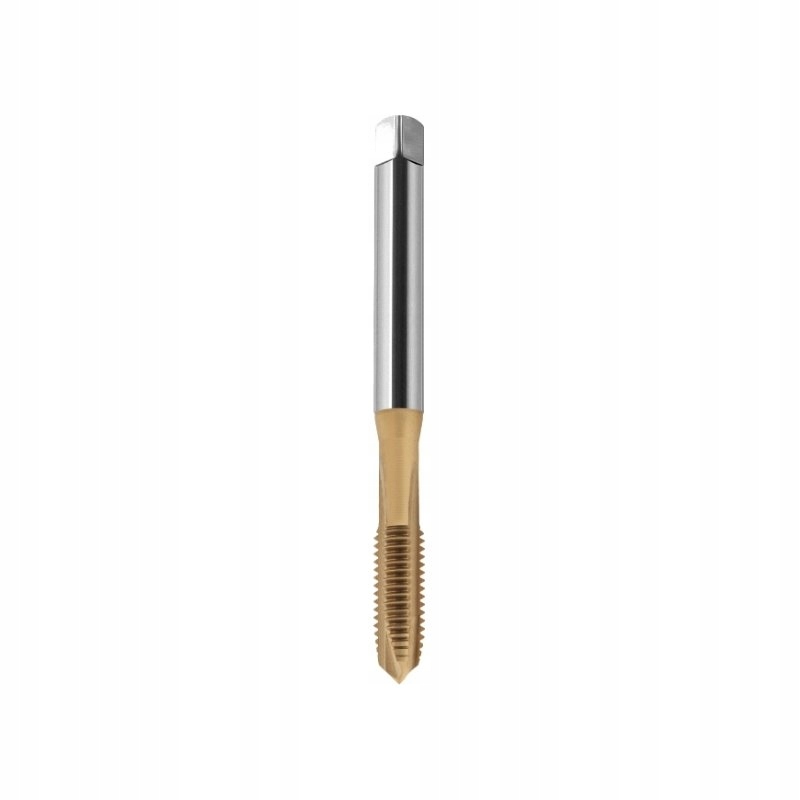

Gwintownik maszynowy M5 DIN-371B (6H) HSSE TIN 800X FANAR (C2-113X01-0050)

Gwintownik maszynowy M5 DIN-371B (6H) HSSE TIN 800X FANAR (C2-113X01-0050)

Grupa gwintowników przeznaczonych do gwintowania na maszynach konwencjonalnych i CNC. Zastosowane nowoczesne technologie produkcji sprawiają, że gwintowniki 800X charakteryzuje wysoka trwałość oraz produktywność. Materiałem narzędzia jest stal szybkotnąca HSSE z 5% zawartością kobaltu, gwarantująca wysoką stabilność ostrzy i możliwość wydajnej obróbki. Odpowiednio dobrana geometria i mikrogeometria wraz z zastosowaną powłoką PVD TN2 pozwala na obróbkę stali węglowych, niskostopowych o Rm do 1000 MPa oraz stali nierdzewnych i kwasoodpornych. Dwuwarstwowa powłoka składa się bazy TiAlN, będącej idealną barierą termiczną oraz z wierzchniej warstwy TiN zmniejszającej tarcie.

Cechy gwintownika:

• Wielowarstwowa powłoka TN
• Specjalna mikrogeometria ostrza
• Specjalnie zaprojektowane rowki
• Najwyższej jakości stal HSSE
• Chwyt w tolerancji h6
• Nakrój B (4-5xP)
• Wykonanie wg DIN-371; DIN-376; DIN-37

Przeznaczenie:

• gwintowanie na obrabiarkach CNC z funkcją gwintowania synchronicznego oraz oprawkach z minimalną kompensacją osiową – OGSS lub MasterSync
• możliwe gwintowanie na maszynach konwencjonalnych w oprawkach OGK
• małe i średnie serie produkcyjne

Zastosowanie:

• do stali węglowych
• do stali niskostopowych
• do stali nierdzewnej ferrytycznej i martenzytycznej
• do stali nierdzewnych austenitycznych i austenityczno-ferrytycznych
• do żeliwa, żeliwa ciągliwego i żeliwa sferoidalnego
• do materiałów nieżelaznych

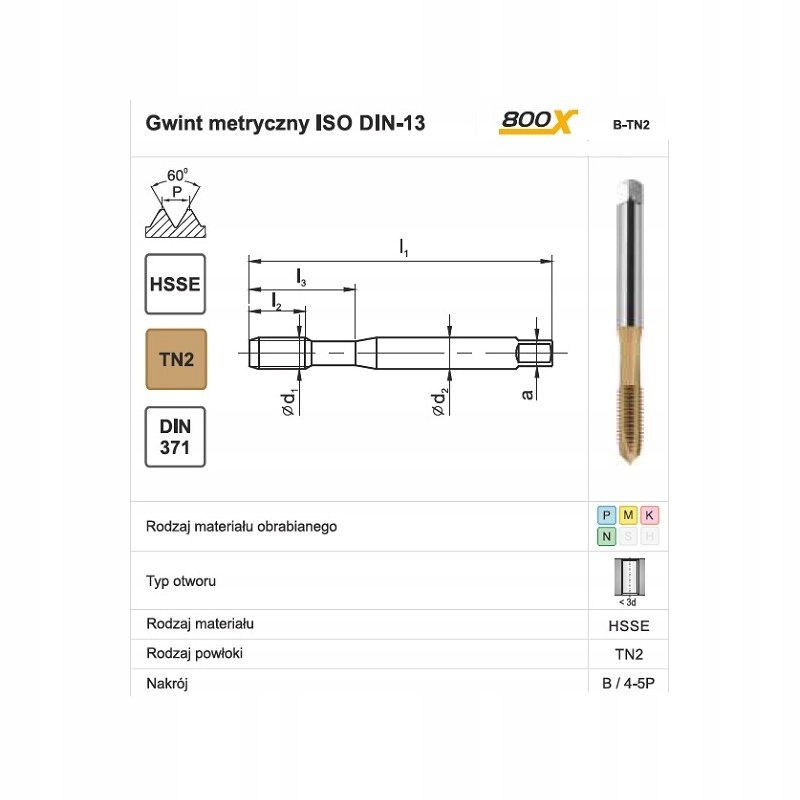

Zakres wymiarowy:

• M: M3÷M52
• MF: M8x1÷M16x1,5
• L1: 70
• l2: 14
• l2 R40: 8,0
• l3: 25
• d2: 6,0 a: 4,9
• Średnica otworu: 4,20
• P(skok gwintu): 0,80
