K-PO SWR-430

K-PO SWR-430

to przyrząd służący do pomiaru mocy oraz współczynnika fali stojącej SWR, świadczącego o stopniu  dopasowania układu antenowego oraz urządzenia nadawczo - odbiorczego.

Miernik SWR, fachowo reflektometr,  to podstawowe wyposażenie każdego radioamatora, które pozwala zestroić antenę CB oraz kontrolować sprawność instalacji antenowej.

Prosty reflektometr, dzięki któremu dostroisz antenę CB samochodową lub bazową.

Specyfikacja:

• zakres częstotliwości pracy: 26-30 MHz
• błąd pomiaru: do 5%
• złącza: SO-239
• wymiary: 85 x 80 x 58 mm
• waga: ok. 250g
• Do pomiaru konieczny jest przewód łączący radio z miernikiem  ( jest dostępny na innej aukcji )

POMIAR WSPÓŁCZYNNIKA SWR

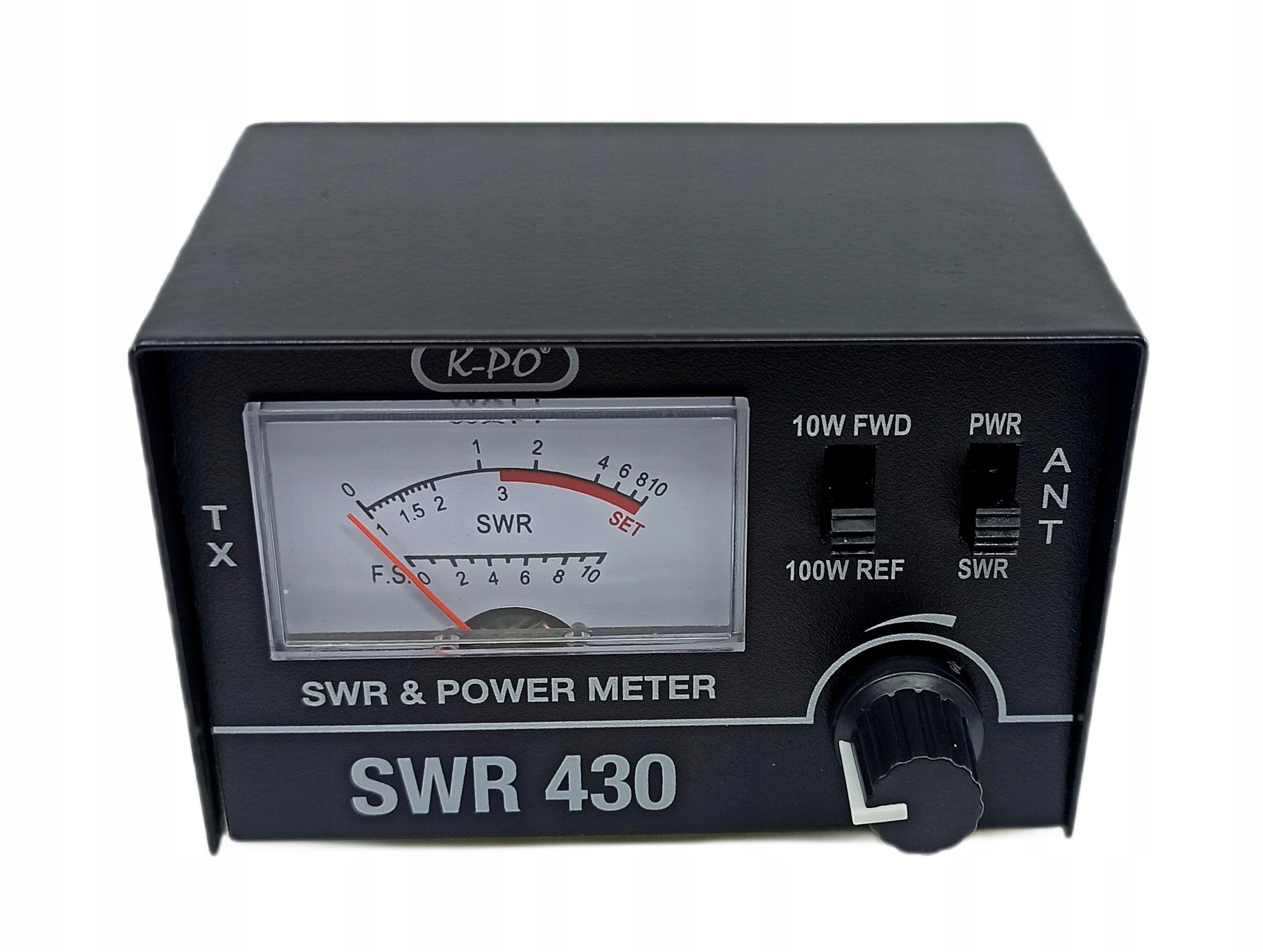

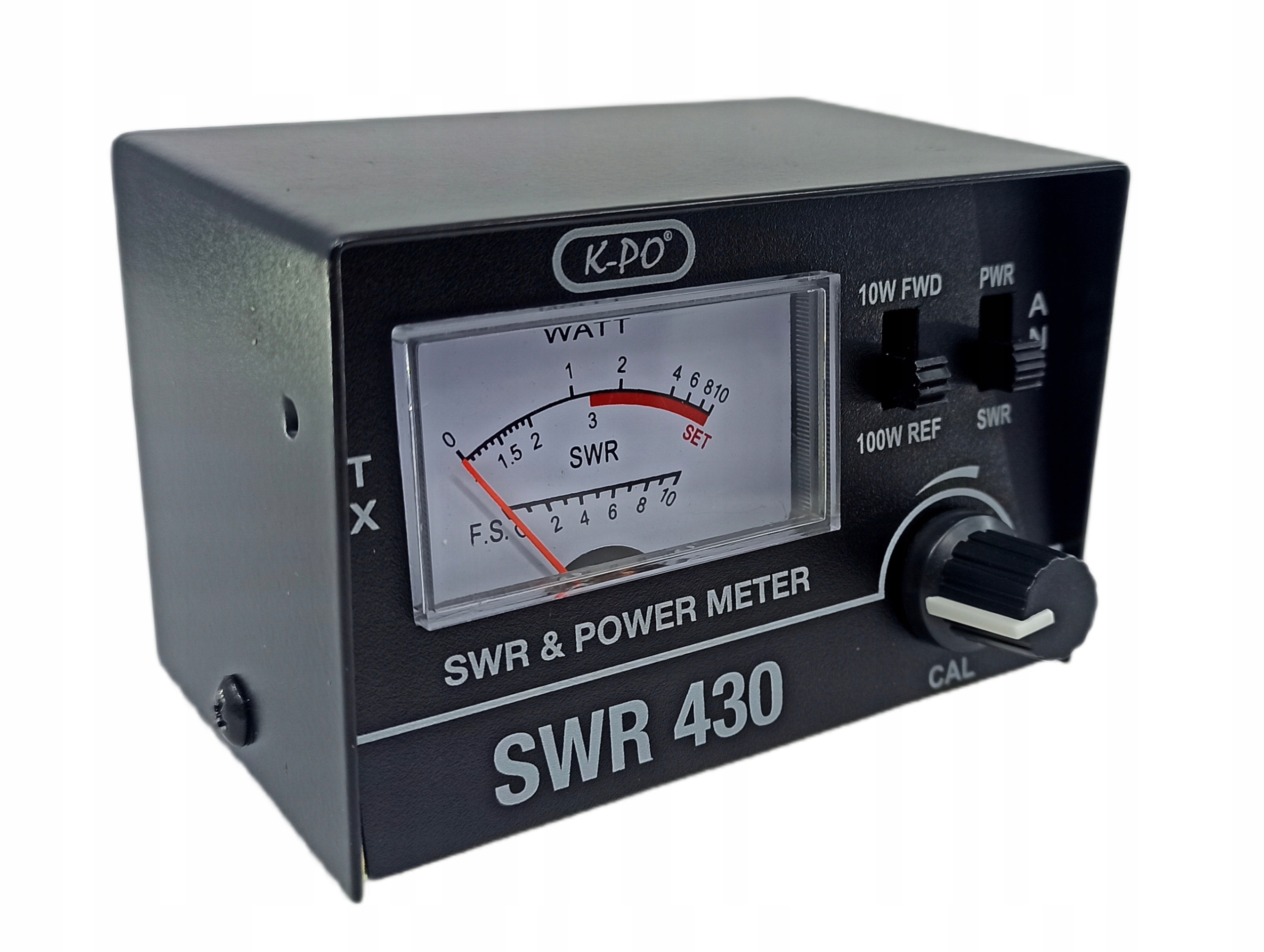

1. Przełącznik znajdujący się w prawej części panela przedniego reflektometru, ustaw w pozycji SWR. a lewy przełącznik w pozycję 10W/FWD/

2. W radiu włącz nadawanie i za pomocą pokrętła z prawej strony reflektometru, ustaw wskazówkę na prawej skali oznaczonej SWR tak, by wskazywała pozycję SET (na końcu skali SWR).

3. Ustaw teraz przełącznik lewy w pozycję REF i nadając odczytaj wartość niedopasowania, czyli współczynnik SWR.

4. Przy poprawnie zestrojonej antenie współczynnik SWR powinien mieć najniższą wartość (co najwyżej 2) na kanale 20 CB. W miarę oddalania się od kanału 20 SWR powinien osiągać wartości maksymalne na kanałach 1 i 40. Należy pamiętać, że po zmianie kanału należy zawsze przeprowadzić kalibrację, czyli powtórzyć kroki opisane w punktach od 2 do 4. Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 1 i rośnie w miarę zbliżania się do kanału 40, oznacza to, że promiennik anteny jest za długi i należy go skrócić (w zależności od typu anteny poprzez wsunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym skróceniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki opisane w punktach 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 40 i rośnie w miarę zbliżania się do kanału 1, oznacza to, że promiennik anteny jest za krótki i należy  go nieco wydłużyć (w zależności od typu anteny poprzez wysunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym wydłużeniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki podane w punktach od 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.

POMIAR MOCY NADAJNIKA

1. Przed rozpoczęciem pomiarów mocy nadajnika dostrój antenę do nadajnika tak, aby współczynnik SWR był mniejszy niż 1,5

2. Przełącznikiem 1 wybierz zakres mocy, w którym pracuje nadajnik twojego radia (10W dla nadajnika o mocy w zakresie 0 - 10W lub 100W dla nadajnika o mocy w zakresie 10-100W).

3. Przełącznik 2 ustaw w pozycji PWR.

4. Włącz nadawanie i odczytaj moc nadajnika z górnej skali 1, oznaczonej WATT.
