Radio FM z Cyfrowym Wyświetlaczem – Zestaw DIY do Samodzielnego Montażu

Stwórz swoje własne radio FM i rozwijaj umiejętności elektroniczne dzięki temu zestawowi DIY! Nowoczesny design, cyfrowy wyświetlacz oraz kompaktowa obudowa sprawiają, że gotowy produkt będzie zarówno praktycznym urządzeniem, jak i efektownym gadżetem.

Charakterystyka produktu:

• Pasmo odbioru: Zakres częstotliwości FM (typowo 87,5–108 MHz).
• Wyświetlacz cyfrowy: Precyzyjny odczyt aktualnej częstotliwości.
• Zasilanie: USB 5 V lub opcjonalnie z baterii (zależnie od konstrukcji).
• Dodatkowe funkcje: Regulacja głośności, przełączanie stacji i automatyczne wyszukiwanie.

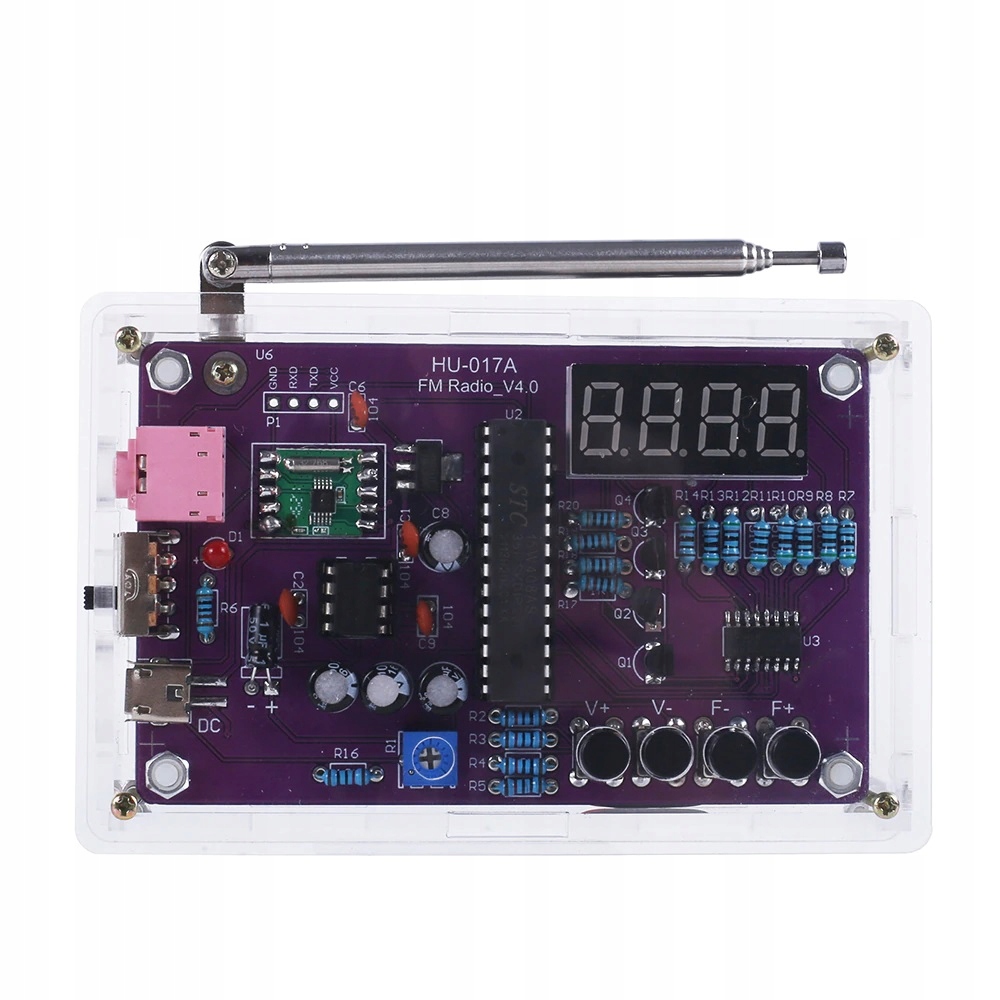

• Obudowa: Stylowa, kompaktowa i łatwa w montażu, wykonana z wytrzymałych materiałów.

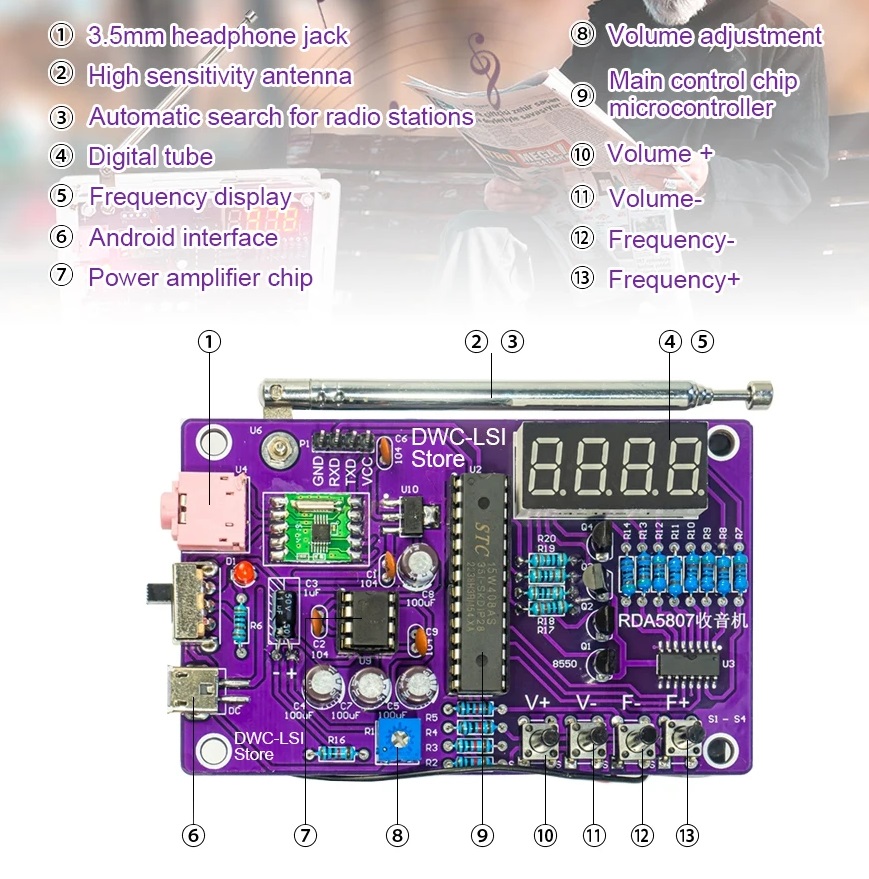

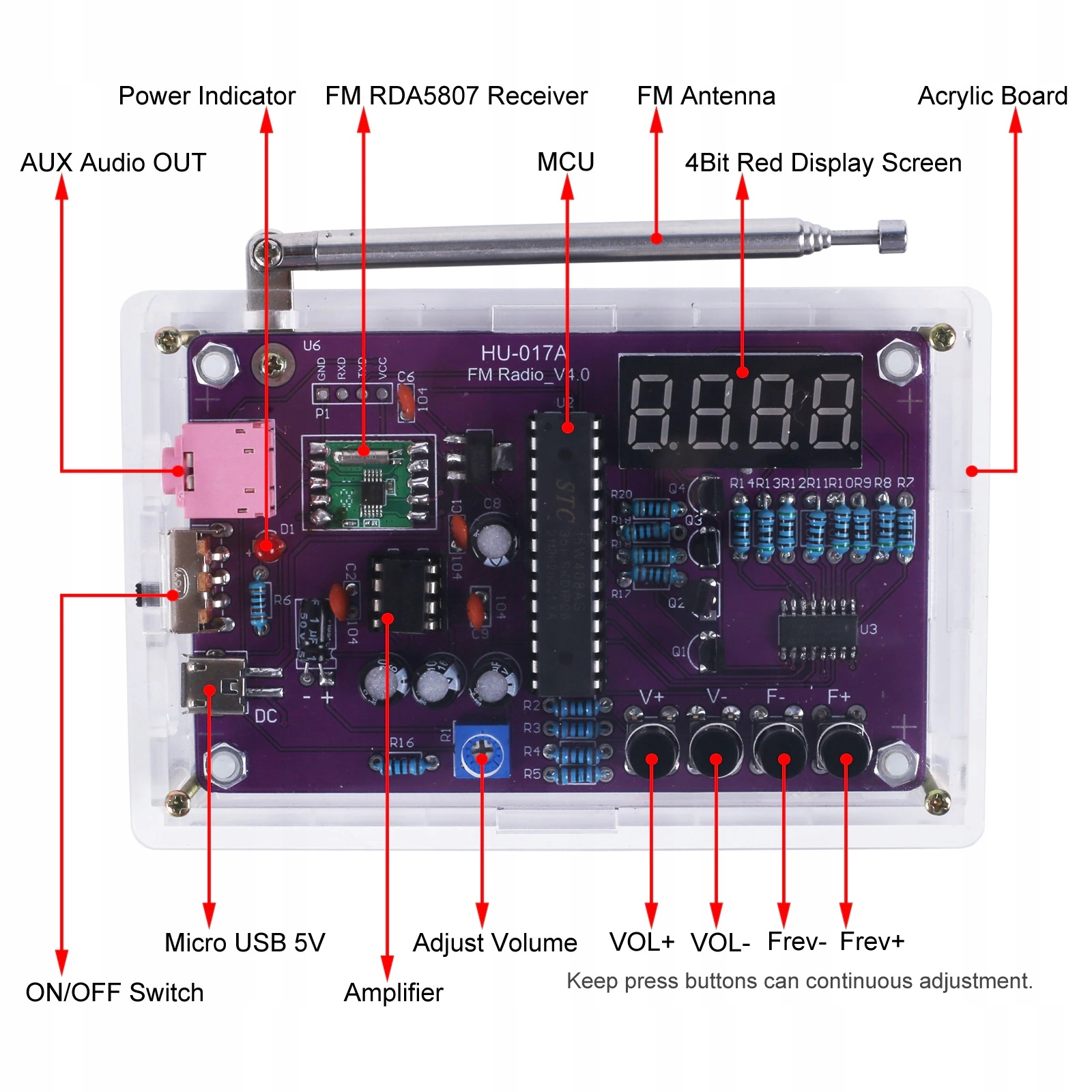

Instrukcja:

Przełącz przełącznik dwupozycyjny, aby włączyć/wyłączyć zasilanie robocze.

Naciśnij V + lub V-, aby wyregulować głośność. 15 poziomów głośności. Regulujesz głośność, przytrzymując przycisk.

Naciśnij F + lub F-, aby dostosować częstotliwość odbioru lub stację FM.

Potencjometr: służy do regulacji głośności za pomocą śrubokręta.

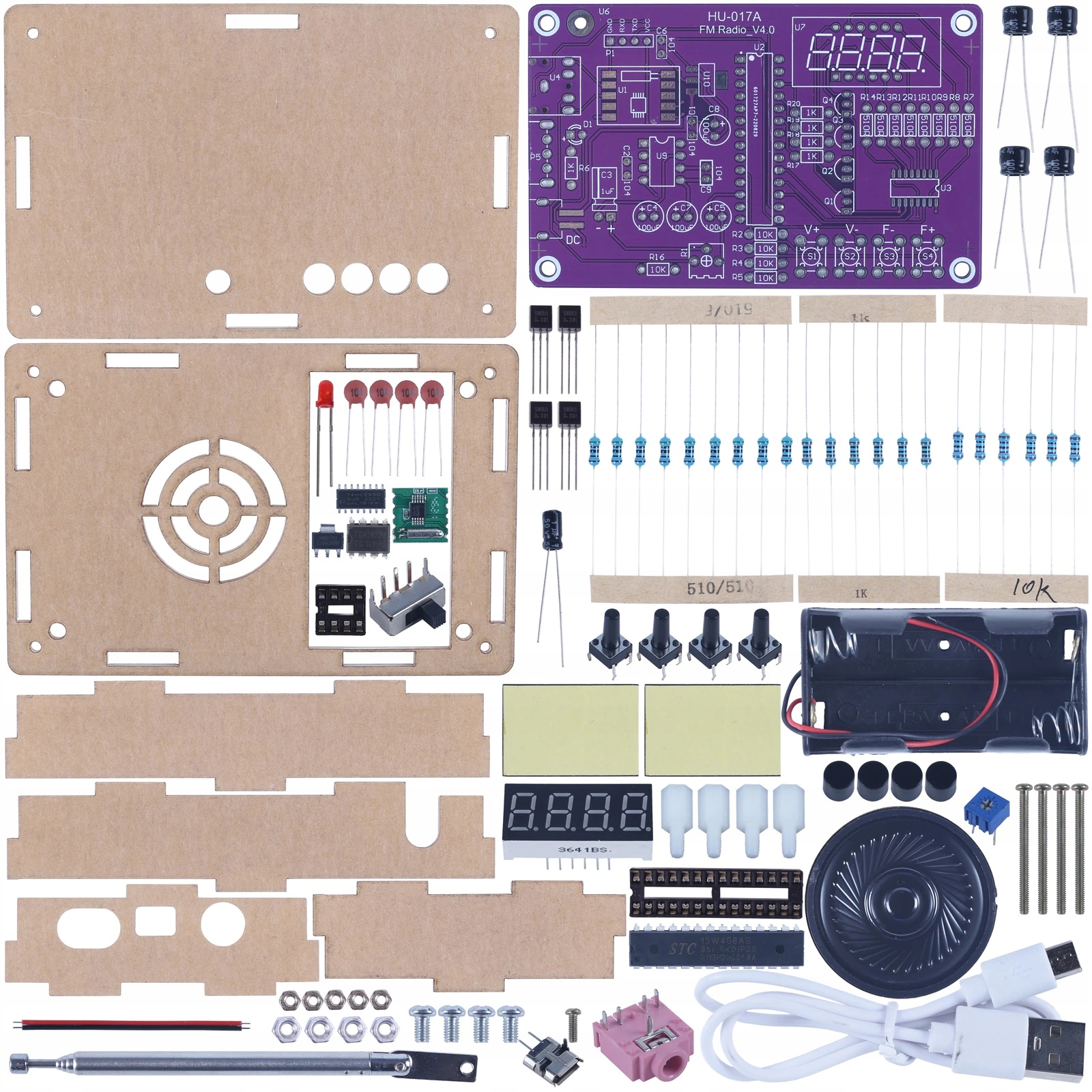

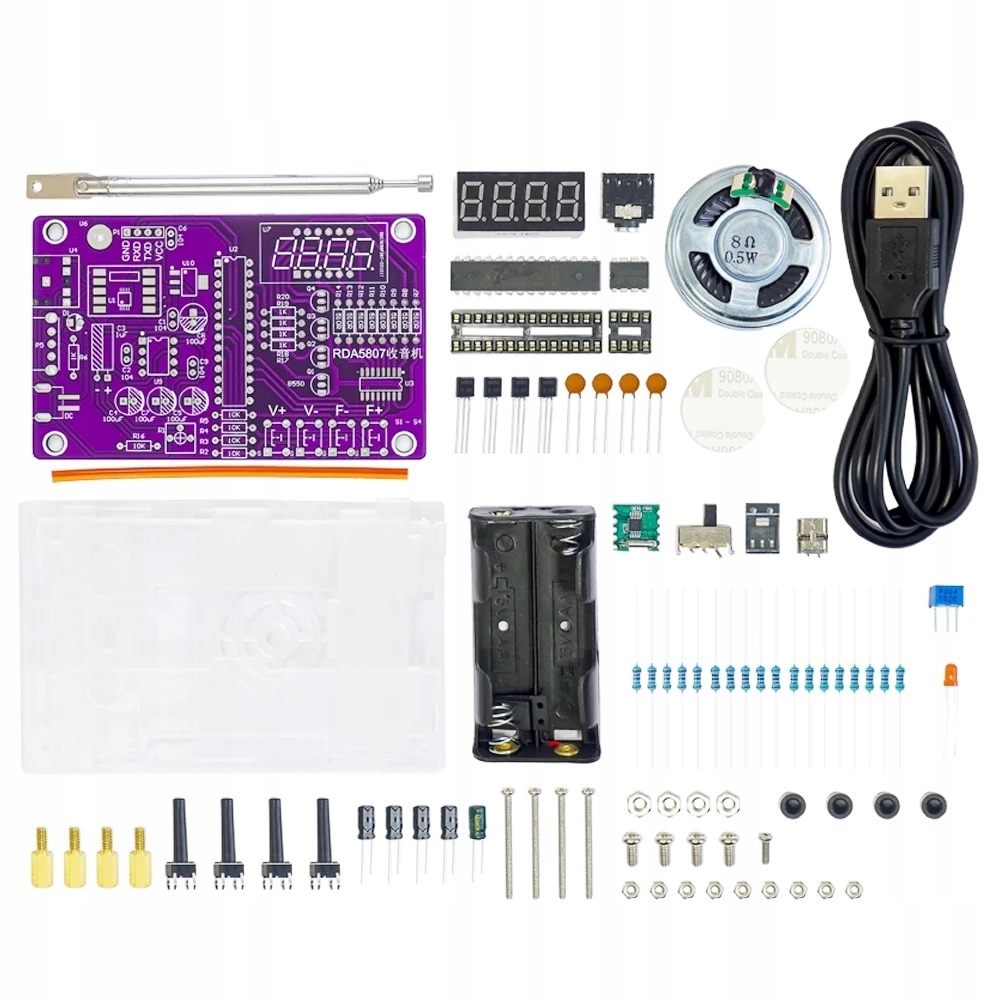

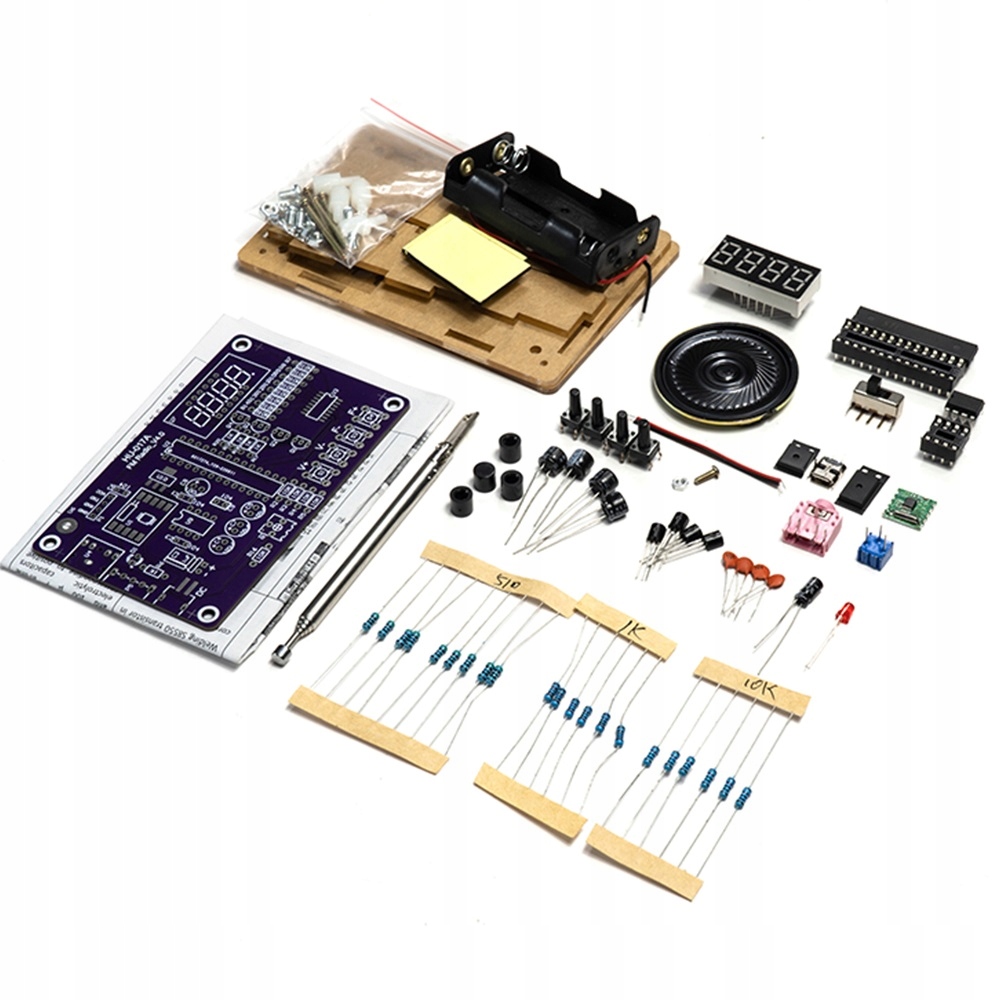

Instrukcja montażu radia FM DIY

Ciesz się zabawą przy tworzeniu własnego radia z naszym zestawem DIY! Montaż jest prosty, wystarczy postępować zgodnie z poniższymi krokami:

1. Zalutowanie elementów:

   Na płytce drukowanej znajdziesz nadrukowane oznaczenia.

   Ustaw miernik na pomiar rezystancji, znajdź odpowiedni rezystor  i precyzyjnie zalutuj go w wyznaczone miejsce opisane na płytce.

2. Lutowanie kondensatorów:

   Pamiętaj, że kondensatory mają biegunowość. Zwróć szczególną uwagę na oznaczenie „+” lub „-” na elementach, aby lutować je we właściwy sposób.

3. Biegunowość diod LED:

   Diody LED mają różną długość nóżek – krótsza nóżka to katoda (-), a dłuższa to anoda (+). Pamiętaj, aby je odpowiednio zamontować, zgodnie z oznaczeniami na płytce.

   Na płytce drukowanej biegunowość diod LED jest zaznaczona poprzez (+)

4. Montaż pozostałych elementów: Pozostałe komponenty, możesz zamontować, kierując się zdjęciami w ofercie, które ułatwią Ci odpowiednie dopasowanie.

Wszystkie elementy są łatwe do zidentyfikowania, a montaż to czysta przyjemność! Ciesz się kreatywną zabawą i stwórz swoje radio.

Instrukcja pod linkiem :

https://drive.google.com/file/d/1CnRHDXaBSURL5eNojNzj51YchgmTZ9AM/view?usp=share_link

Dlaczego warto?

• Rozwój umiejętności: Doskonały sposób na naukę lutowania i poznanie zasad działania odbiorników radiowych.
• Personalizacja: Możliwość zbudowania radia według własnych preferencji.

Uwaga:

Zestaw przeznaczony jest dla osób z podstawową wiedzą z zakresu elektroniki. Montaż wymaga precyzji, szczególnie przy lutowaniu drobnych elementów.
