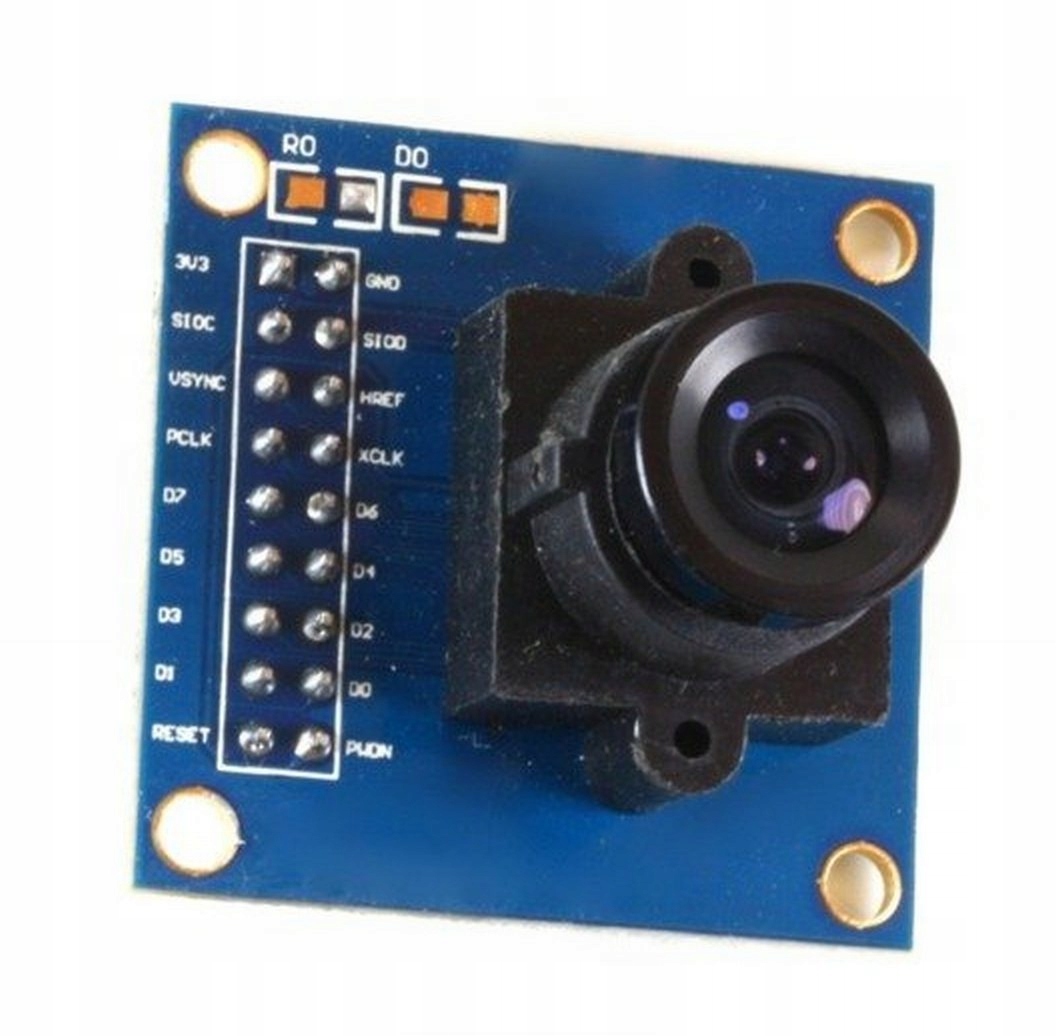

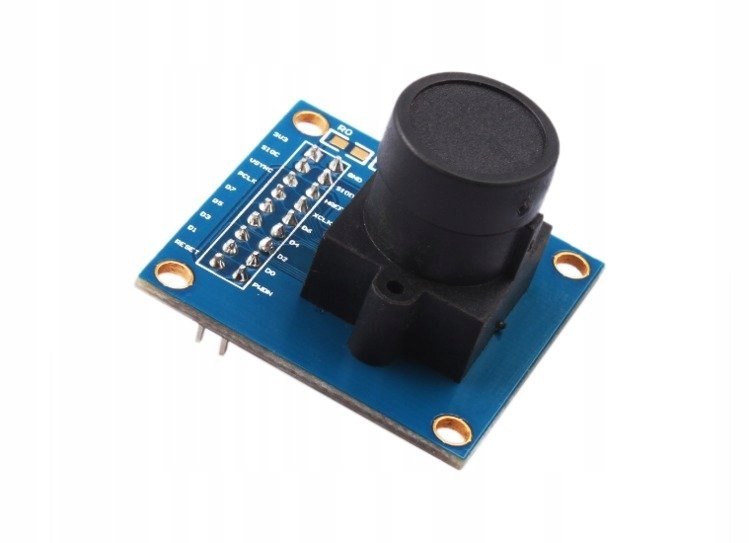

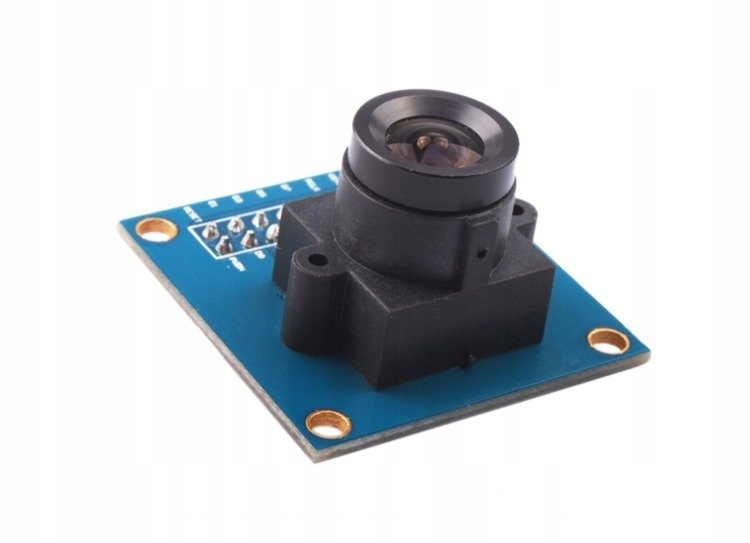

Kamera OV7670 VGA(640X480) - moduł kamery do Arduino

Moduł kamery do Arduino - kamera OV7670 VGA(640X480)

Kamera OV7670 do Arduino (czujnik obrazu) to nowoczesne rozwiązanie przy opracowywaniu układów rozpoznawania przestrzeni dla robotów i nie tylko.

Małe wymiary, niskie napięcie zasilania, oraz wszystkie funkcje sterowane programowow w jednym układzie z aparatem VGA i procesorem obrazu.

Cechy:

• Wysoka czułość do zastosowań amatorskich
• Niskie napięcie zasilania
• Standardowy interfejs SCCB I2C zgodne z interfejsem RawRGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) oraz YCbCr (4: 2: 2)
• Format wyjściowy Obsługuje VGA
• Tryb podpróbkującą VarioPixel
• ISP ma funkcję kompensacji w celu wyeliminowania szumów i martwych pikseli
• Wsparcie dla skalowania obrazu
• Automatyczne wykrywanie - 50 / 60Hz
• Automatycznie dostosowanie nasycenia obrazu (regulacja UV)
• Automatycznie dostosowuje redukcji szumów

Pozostałe funkcje automatyki

• automatyczna kontrola ekspozycji
• automatyczna kontrola wzmocnienia
• automatyczny balans bieli
• automatyczna eliminacja jasnych pasków
• poziom czerni automatyczna kontrola jakości obrazu kalibracji w tym odcień nasycenie kolorów, ostrość, gamma,

Parametry kamery OV7670:

• Napięcie pracy: 1,5-3V
• Rozdzielzość: VGA (640x480)
• Pobór prądu praca : 20-45mA
• Pobór pradu w uśpieniu: <20μa p="">
• Moc: 60mW / 15fpsVGAYUV
• Interfejs: I2C
• Format wyjściowy: YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data (8 digit)
• Rozmiar soczewki: 1/6″
• Kąt widzenia: 25°
• Max. prędkość: 30fps
• Czułość: 1,3V/Lux-sec
• Zakres dynamiczny: 52 dB
• Temperatura pracy: -30 - 70 °C
• Ekspozycja elektroniczny: 1 linia do 510 linii
• Pixel Rozmiar: 3.6μm x 3.6μm
• Ciemny prądu: 12 mV / s przy 60 ℃
• Wymiary: 35x35mm

Ważne linki:

• Opis Kamery - http://embeddedprogrammer.blogspot.com/2012/07/hacking-ov7670-camera-module-sccb-cheat.html
• Bibloteka dla kamery do Arduino - http://www.arducam.com/download/
• Projekt obrazu na żywo z kamery na Arduino UNO / NANO / PROMINI - https://github.com/indrekluuk/LiveOV7670
• Projekt Youtube - https://youtu.be/Tug7FBZTlnc
