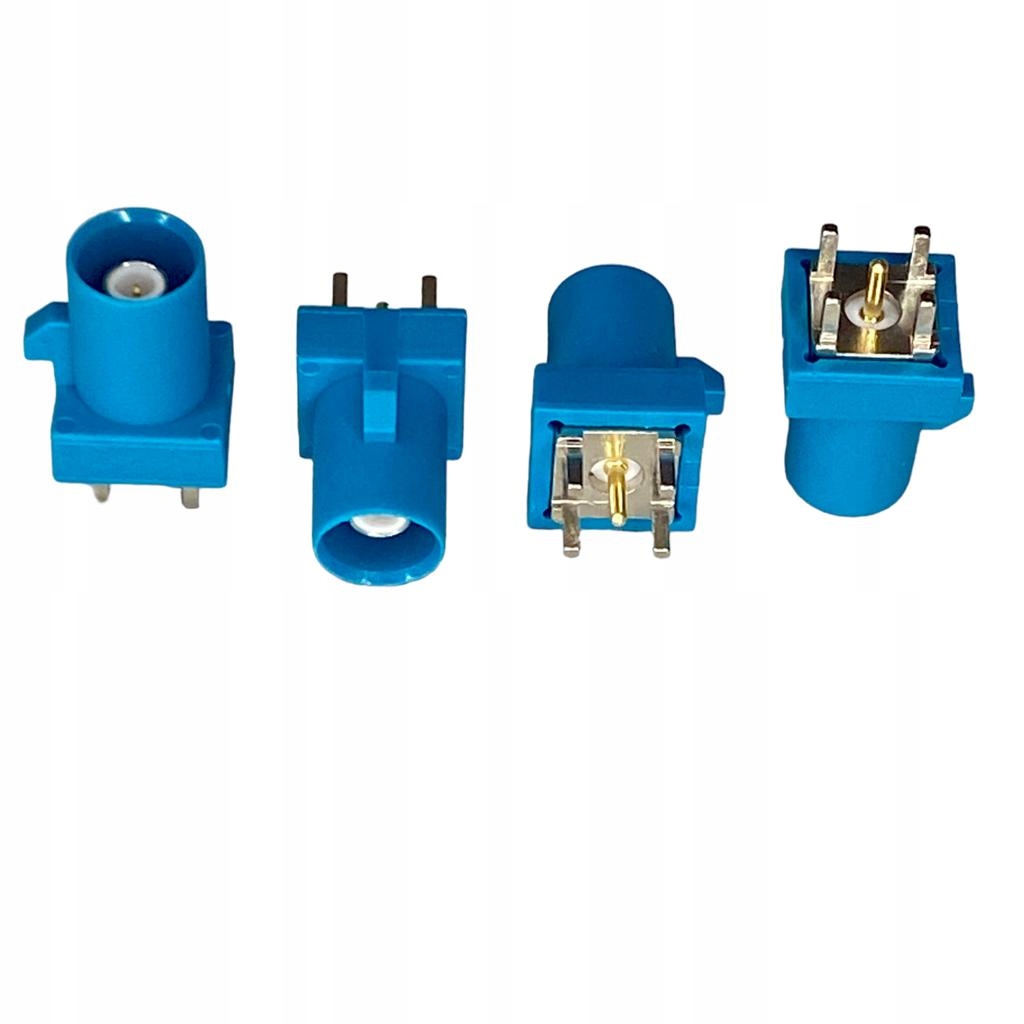

FAKRA wtyk na PCB RG174 CODE-Z proste

FAKRA wtyk na PCB RG174 CODE-Z proste

Koncentryczne złącza wysokiej częstotliwości SMB dodatkowo wyposazonę w osłoną z tworzywa sztucznego , która polaryzuje ( koduje ) złącze zgodnie z branżowym standardem FAKRA.

Standard FAKRA powstał głownie na potrzeby motoryzacji i stosowanych w niej technologiach : sygnały w.cz. GPS, GSM, radio (  AM, FM, DAB ) co nie ogrnaicza wykorzystania złączy w innych aplikacjach.

SPECYFIKACJA TECHNICZNA:

• Producent: MOLEX
• Typ złącza: FAKRA II SMB
• Rodzaj: koncentryczne
• Złącze: wtyk   męski
• Impedancja falowa: koncentryczne
•  Sposób montażu: lutowane THT do PCB
• Maksymalne napięcie pracy: 335V
• Temperatura pracy: -40°C ~ 105°C
• Kolor: niebieski morski ( kodowanie kolorem osłony )
• Polaryzacja: kodowanie Z ( Z - Water Blue) - kodowanie neutralne pasuje do wszystkich kodów
• Orientacja przestrzenna:  proste
• Montaż elektryczny: PCB, lutowany

Standard FAKRA odróżnia tryznaście kluczy mechanicznych kodowanych wilekimi lierami, które są powiązane z kodowaniem za pomoców koloru

( litery A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony , Z - Niebeski morski ).

Kodowych umozliwiając tym samy łatwą identyfikację i unikalne kodowanie kluczem mechanicznym co zapobiega błędnemu dopasowaniu. W standarcie FAKRA przewidziano jeden klucz neutralny.
