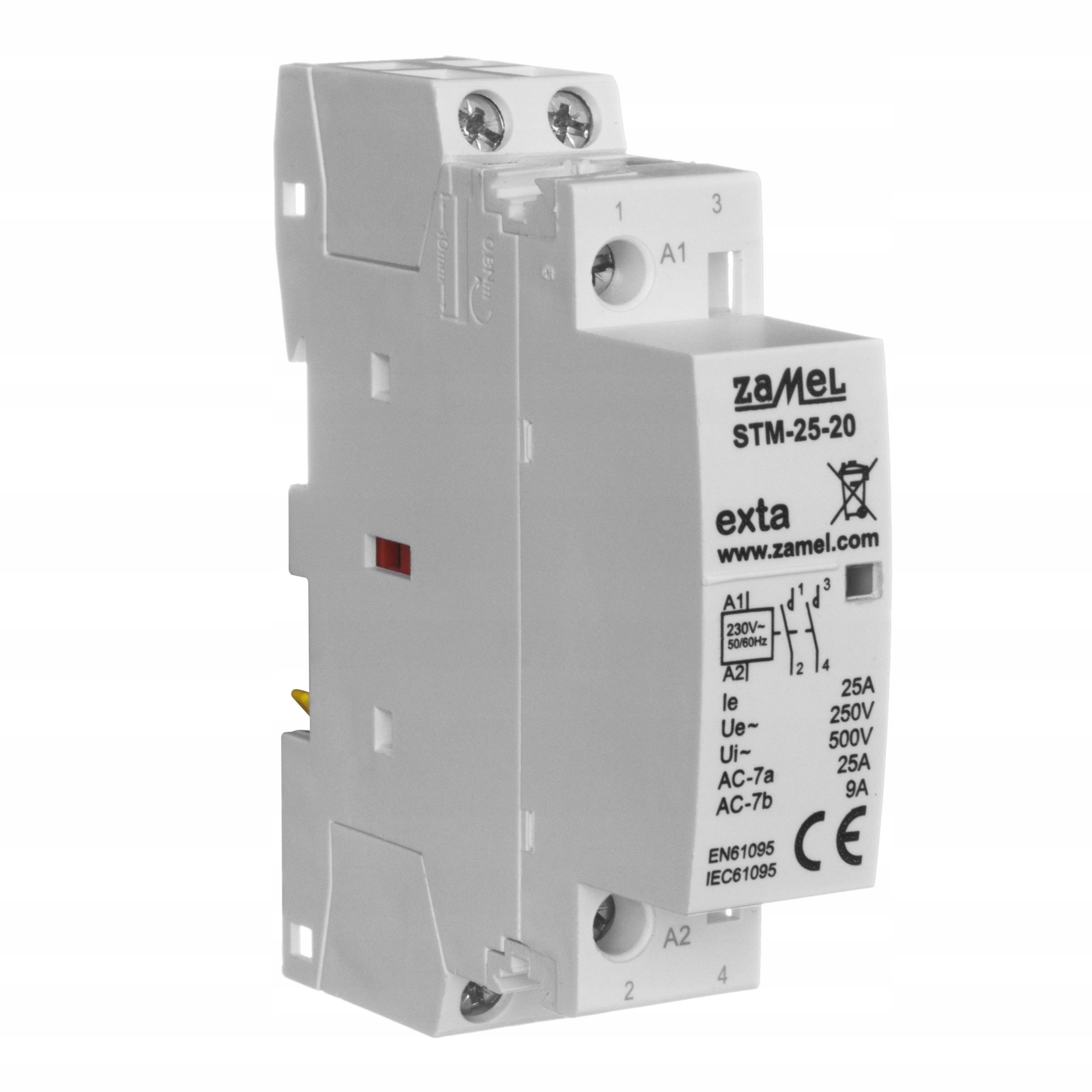

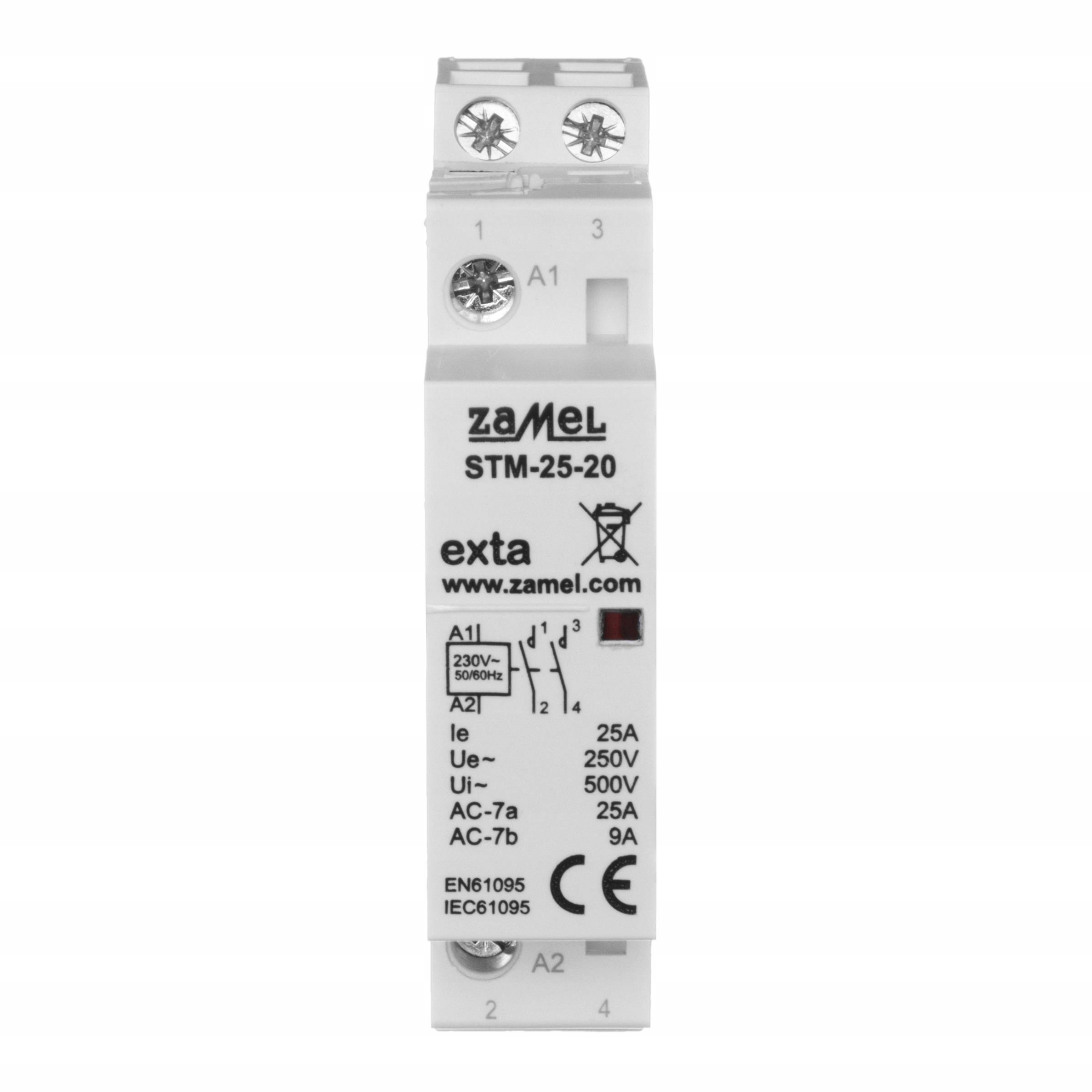

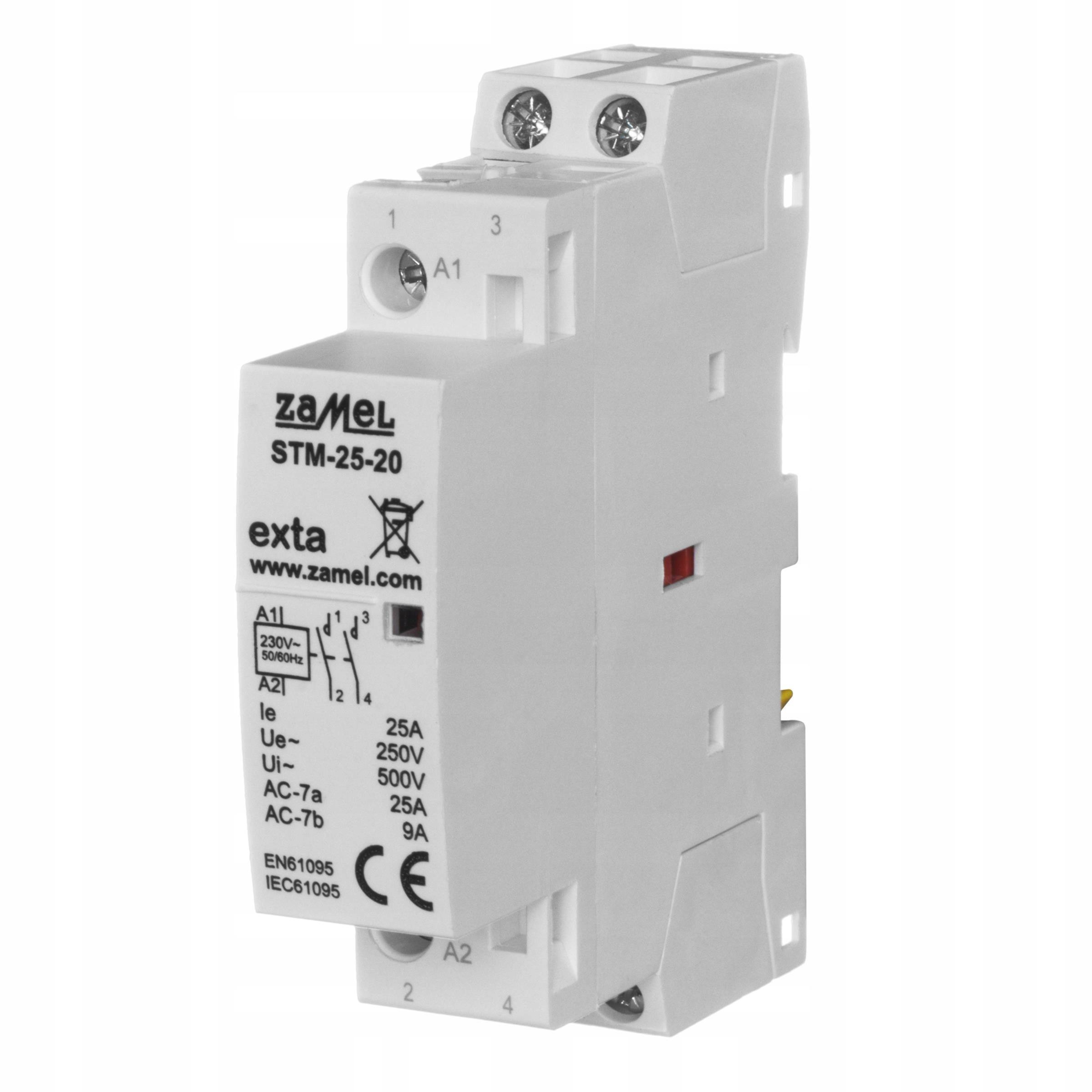

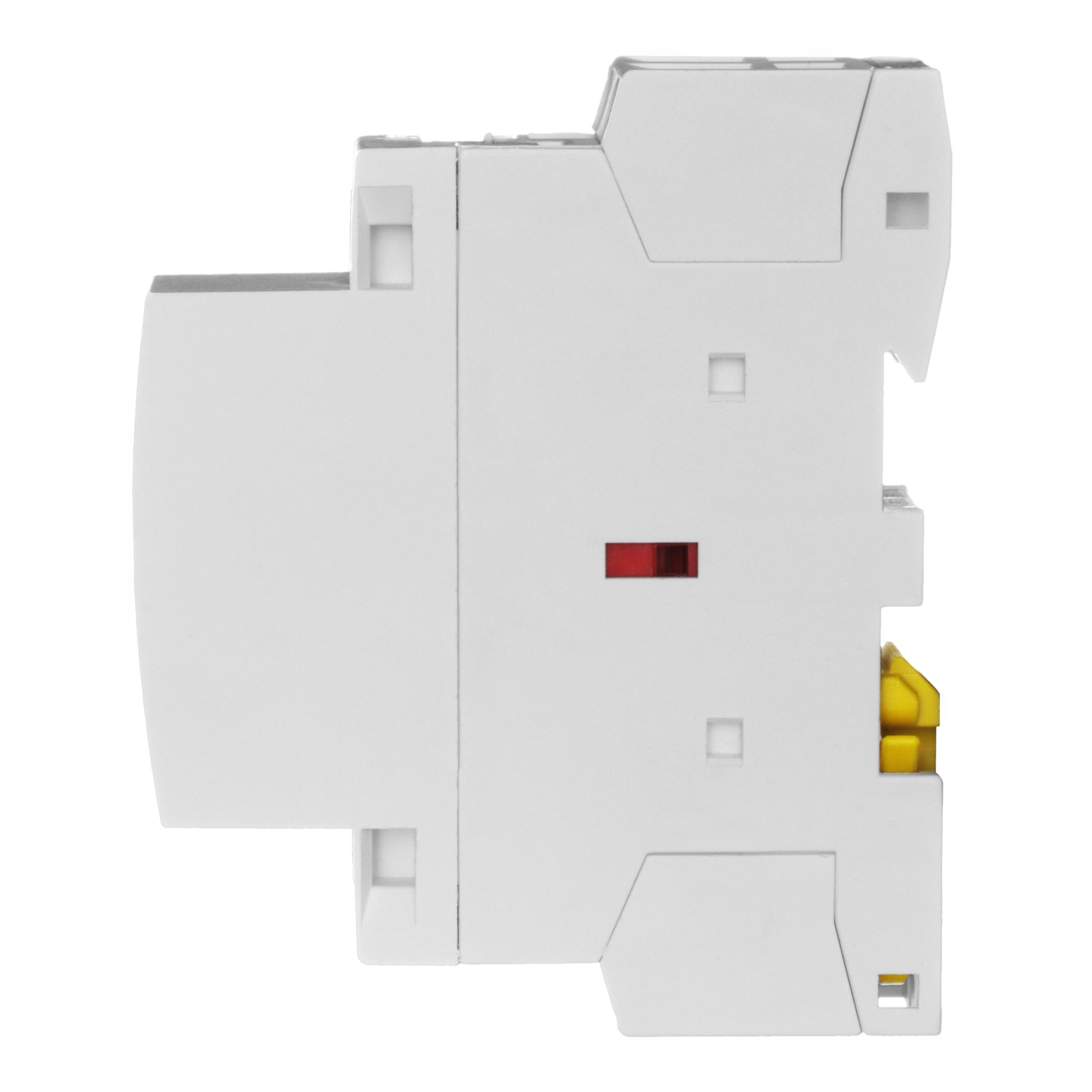

STYCZNIK MODUŁOWY STM-25-20 25A 2xNO 230VAC

Elektromagnetyczne, modułowe styczniki instalacyjne serii STM, są wykorzystywane głównie jako element automatyki i sterowania w instalacjach domowych oraz przemysłowych. Używa się ich najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej za pomocą niskich napięć bądź prądów sterujących. Urządzenia te zapewniają separację galwaniczną pomiędzy układem sterowania a obciążeniem. Po podaniu napięcia zasilającego na zaciski A1, A2 stycznika, wytworzone przez cewkę pole elektromagnetyczne, zmienia stan położenie ruchomego elementu  stycznika na przeciwny - następuję rozwarcie styków typu NC i zwarcie styków NO. Po ustaniu zasilania urządzenie powraca do pierwotnego stanu styków stycznika.

Stycznik elektromagnetyczny składa się z rdzenia ruchomego, styku ruchomego, cewki stycznika, zwory ruchomej elektromagnesu, styku nieruchomego, styków zwiernych i rozwiernych, zapewniające docisk styków sprężyny stykowe, komór gaszeniowych łuku elektrycznego. cewki stycznika.

Cewki styczników zasilane są różnymi napięciami, z których najczęściej stosowane to: 12VDC, 12VAC, 24VDC, 24VAC, 48VDC, 110VAC, 230VAC. Nowoczesne styczniki odporne są na uszkodzenia mechaniczne. Pozwalają również na dużą częstość łączeń przy stosunkowo niskiej wadze i masie. Jedno z położeń styków ruchomych jest położeniem spoczynkowym, w którym znajdują się w stanie beznapięciowym cewki.

• WAGA: 0,115 kg
• WYMIARY: 1,75 × 8,1 × 6,8 cm
• MARKA: EXTA
• NAPIĘCIE ZASILANIA [V]: 230
• ZUŻYCIE ENERGII [W]: 2,2
• LICZBA STYKÓW NO: 2
• OBCIĄŻALNOŚĆ WYJŚĆ [A]: 25
• PRZEKRÓJ PRZEWODÓW PRZYŁĄCZENIOWYCH [MM2]: 4
• STOPIEŃ OCHRONY [IP]: 20
• KOLOR: Szary
• SYGNALIZACJA OPTYCZNA: Tak
• SPOSÓB MONTAŻU: TH35 (szyna DIN)
• TEMPERATURA PRACY [°C]: -5÷+60
• SZEROKOŚĆ W MODUŁACH [*17,5 MM]: 1

Cechy:

• Kontrolka stanu załączenia (LED).
• Cicha praca.
