Осевой воздуховод вентилятор 2 шестерни вентиляционные отверстия TT 125 таймер 280 м3 / ч вентиляция



#товара: 17128826813

Все товары продавца: polwent24_pl

Состояние Новый

Счет-фактура Я выставляю счет-фактуру НДС

Бренд Vents

Тип канальный

Диаметр 125 мм

Вес с индивидуальной упаковкой 3 кг

Код производителя TT125T

EAN (GTIN) 4823016250247

Состояние упаковки оригинальные

Диапазон классов энергоэффективности A - G

Класс энергетической эффективности E

Сертификаты соответствия CE

Содержит батареи нет

Количество 6 штук

  • Количество

  • Проблемы? Сомнения? Вопросы? Задайте вопрос!

    WENTYLATOR KANAŁOWY DWUBIEGOWY

    TT 125 T

    model z timerem (wyłącznikiem czasowym)

    GŁÓWNE CECHY:

    • ŚREDNICA KRÓĆCÓW - 123 mm (DO KANAŁU 125 mm)
    • WYSOKA WYDAJNOŚĆ - MAX 280 m3/h
    • NISKI POZIOM HAŁASU - MIN 28 dB(A)/3m
    • ENERGOOSZCZĘDNY SILNIK - MIN 23 W
    • TIMER - WYŁĄCZNIK CZASOWY - 2 ÷ 30 min.
    • MODUŁOWA BUDOWA - ŁATWY MONTAŻ I DEMONTAŻ
    • RENOMOWANY PRODUCENT - VENTS
    • ŁOŻYSKA KULOWE W STANDARDZIE
    • MONTAŻ W PIONIE LUB POZIOMIE

    Zastosowanie

    Wentylatory kanałowe o przepływie mieszanym serii TT wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują stosunkowo wysokiego sprężu, silnego strumienia powierza oraz niskiego poziomu hałasu. Są znakomitym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej. Wentylatory przystosowane są do transportu powietrza o temp. do + 60°C. Na innych aukcjach dostępne są wentylatory TT do kanałów wentylacyjnych o średnicach: 125, 150, 160 mm.

    Konstrukcja

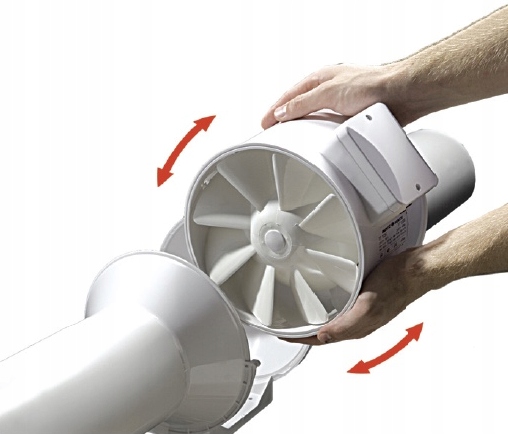

    Wentylatory TT posiadają kompaktowe wymiary i możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS, które posiada bardzo wysoką trwałość i walory mechaniczne. Blok silnika z wirnikiem oraz skrzynką zaciskową przymocowany jest do obudowy za pomocą specjalnych klamer z zatrzaskami, aby demontaż można było przeprowadzić bez posiadania specjalnych umiejętności i narzędzi. Taka konstrukcja maksymalnie upraszcza obsługę wentylatora. Wszystkie modele, mogą być wyposażone (opcjonalnie - na zamówienie) w regulowany wyłącznik czasowy (timer), który umożliwia opóźnione wyłączenie wentylatora po upływie nastawionego czasu zwłoki (2-30 minut).

    Silnik

    Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe. Dla ochrony przed przeciążeniem, wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny). Klasa ochrony silnika: IP X4.

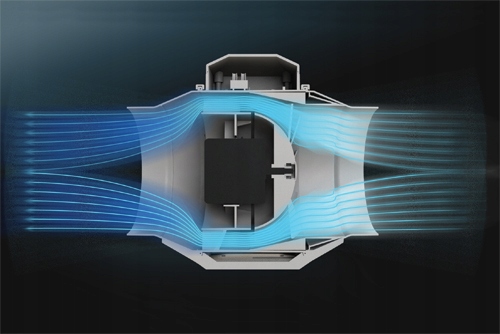

    SCHEMAT BUDOWY WENTYLATORA

    1. Króciec wylotowy
    2. Energooszczędny silnik dwubiegowy
    3. Odłączany blok centralny
    4. Wirnik z aerodynamicznymi łopatkami
    5. Zaciski z zatrzaskami
    6. Hermetyczna puszka przyłączeniowa
    7. Łopatki kierujące strumień powietrza (kierownica)
    8. Dyfuzor
    9. Kolektor
    10. Króciec wlotowy

    Regulacja prędkości

    Dzięki odpowiedniej budowie (dwa biegi silnika), wentylator może funkcjonować na 2 prędkościach. Jeżeli natomiast, niezbędne jest płynne albo skokowe regulowanie prędkości można zastosować regulator stopniowy wydajności albo płynny regulator tyrystorowy i podłączyć go do zacisku maksymalnej, (wysokiej) wydajności silnika. Regulatory i przełączniki biegów dostępne są na naszych innych aukcjach.

    Automatyka - tylko w wersji wentylatora wyposażonego w układ Timera

    Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

    WAŻNE: DO PODŁĄCZENIA WERSJI WENTYLATORA WYPOSAŻONEGO W TIMER WYMAGANA JEST INSTALACJA ELEKTRYCZNA MINIMUM TRZY- LUB CZTEROŻYŁOWA (BIEGNĄCA OD WŁĄCZNIKA DO WENTYLATORA)

    Opis działania timera

    Wentylator TT w wersji z Timerem zaczyna pracować po podaniu napięcia sterującego na zacisk wejściowy LT za pomocą wyłącznika zewnętrznego (np. po włączeniu oświetlenia w pomieszczeniu). Po wyłączeniu napięcia sterującego wentylator kontynuuje pracę przez czas ustawiony za pomocą wyłącznika czasowego (od 2 do 30 minut). W celu regulacji czasu opóźnienia wyłączenia wentylatora należy obrócić pokrętło potencjometru T zgodnie z kierunkiem ruchu wskazówek zegara, aby zwiększyć czas opóźnienia lub w kierunku przeciwnym, aby zmniejszyć czas opóźnienia wyłączenia

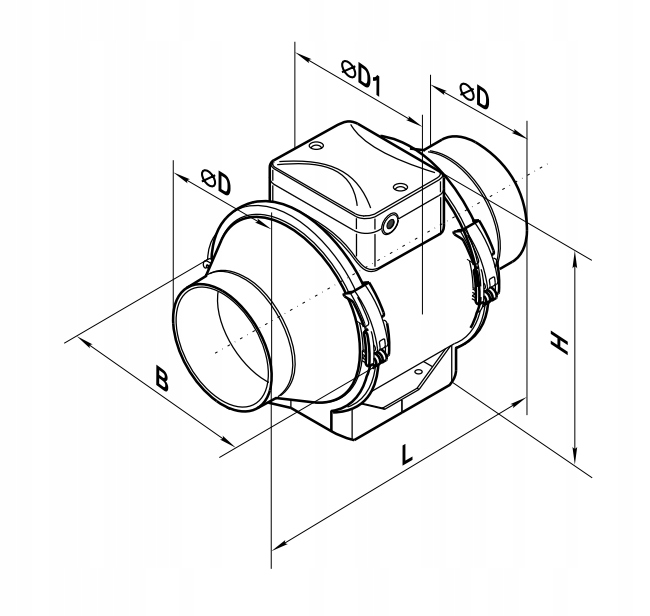

    WYMIARY [mm]

    • ØD - 123
    • ØD1 - 140
    • B - 167
    • H - 190
    • L - 246

    DANE TECHNICZNE I CHARAKTERYSTYKA

    • Znamionowe napięcie zasilania - 230 V
    • Częstotliwość znamionowa - 50 Hz
    • Moc (min./max.) - 23 / 37 W
    • Wydatek powietrza (min./max.) - 220 / 280 m3/h
    • Poziom hałasu (min./max.) - 28 / 37 dB(A)/3m
    • Obroty silnika (min./max.) - 1950 / 2455 obr./min.
    • Pobór prądu (min./max.) - 0,18 / 0,27 A
    • Max. ciśnienie statyczne - 139 Pa
    • Max. temperatura pracy - 60 °C
    • Stopień ochrony IP - X4
    • Waga - 1,4 kg

    PONIŻEJ SCHEMATY ELEKTRYCZNE PODŁĄCZENIA WENTYLATORA WYPOSAŻONEGO W UKŁAD TIMERA

    Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR (instrukcji obsługi).

    WARIANT  I - schematy podłączenia wentylatora posiadającego kostkę przyłączeniową z pięcioma zaciskami

    WARIANT  II - schematy podłączenia wentylatora posiadającego kostkę przyłączeniową z czterema zaciskami

    a. - podłączenie na stałe na wyższym biegu

    • L2 - bieg drugi
    • L - napięcie
    • N - neutral (zero)
    • LT - zacisk napięcia sterującego od włącznika
    • ST - przełącznik

    b. - podłączenie z przełącznikiem biegów

    • L2 - bieg drugi
    • L1 - bieg pierwszy
    • L - napięcie
    • N - neutral (zero)
    • ST - przełącznik
    • S - przełącznik dwupozycyjny

    c. - podłączenie na stałe na niższym biegu

    • L1 - bieg pierwszy
    • L - napięcie
    • N - neutral (zero)
    • LT - zacisk napięcia sterującego od włącznika
    • ST - przełącznik

    Montaż

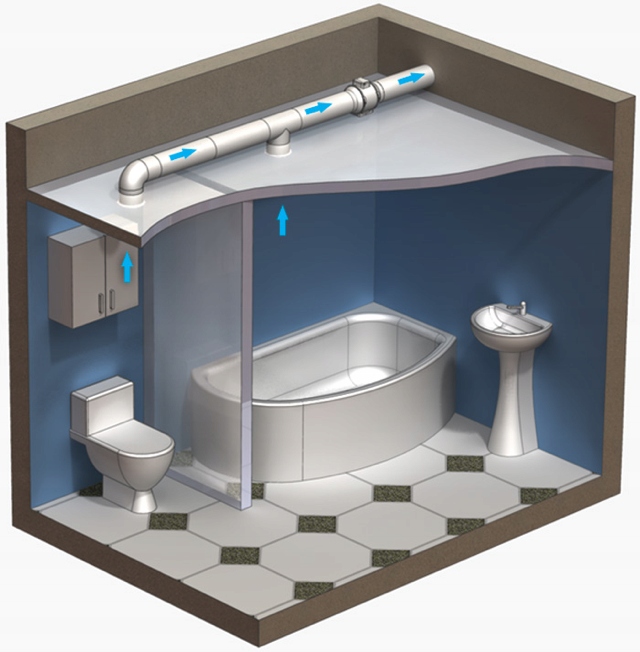

    Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa wentylatora wykonana jest na płaskiej płycie montażowej, dzięki której wentylator może być przymocowany bezpośrednio do podłoża, ściany lub sufitu. Wentylatory mogą być ustawiane na początku, w środku lub na końcu systemu wentylacyjnego.W jednym systemie możliwe jest zainstalowanie pary wentylatorów równolegle (w celu zwiększenia wydajności) lub szeregowo,(w celu zwiększenia ciśnienia pracy). Żeby uprościć montaż i podpięcie, skrzynka (puszka przyłączeniowa) montażowa może znajdować się w dowolnym położeniu.

    MODELE DOSTĘPNE NA NASZYCH INNYCH AUKCJACH

    Model              Max wydajność        Max moc          Max obr. silnika      Max ciśnienie (spręż)  Max pobór prądu

    TT 100                 187 [m3/h]                33 [W]              2385 [obr/min]                    135 [Pa]                      0,21 [A]

    TT 125                 280 [m3/h]                37 [W]              2455 [obr/min]                    138 [Pa]                      0,27 [A]

    TT 125S               320 [m3/h]                54 [W]              2510 [obr/min]                    248 [Pa]                      0,16 [A]

    TT 150                 520 [m3/h]                60 [W]              2460 [obr/min]                    280 [Pa]                      0,27 [A]

    TT 160                 520 [m3/h]                60 [W]              2460 [obr/min]                    280 [Pa]                      0,27 [A]
