Контроллер жесткого диска / 8MB FAST для Amiga 500-A500_8MB_ide2

Oferuję na sprzedaż  kompaktowy kontroler IDE 8MB FastRAM i BSC-AT-Bus dla Amigi 500. Urzadzenie zostalo zaprojektowane przeze mnie na podstawie projektu Olega Mishina https://github.com/OlegMishin/A500_8MB_ide2.

• Więcej informacji znajdziesz pod ww linkiem: instrukcje, pliki do pobrania.
• Z całym szacunkiem dla autora, nazwa urządzenia nie została zmieniona.

Informacje techniczne:

(pogrubiony tekst - zmiany wprowadzone przeze mnie)

• Bootowalne IDE, nie ma potrzeby patchowac Kickstarta.
• Obsługuje Kickstart od wersji 1.3
• Amiga z Kick 1.3 widzi także 8MB RAM fastu
• Dolożony procesor Motorola w obudowie smd /plcc/
• Inny CPLD - 95144XL, soft został przekompilowany i "odgumowany" - sporo miejsca zostalo na zabawe :-)

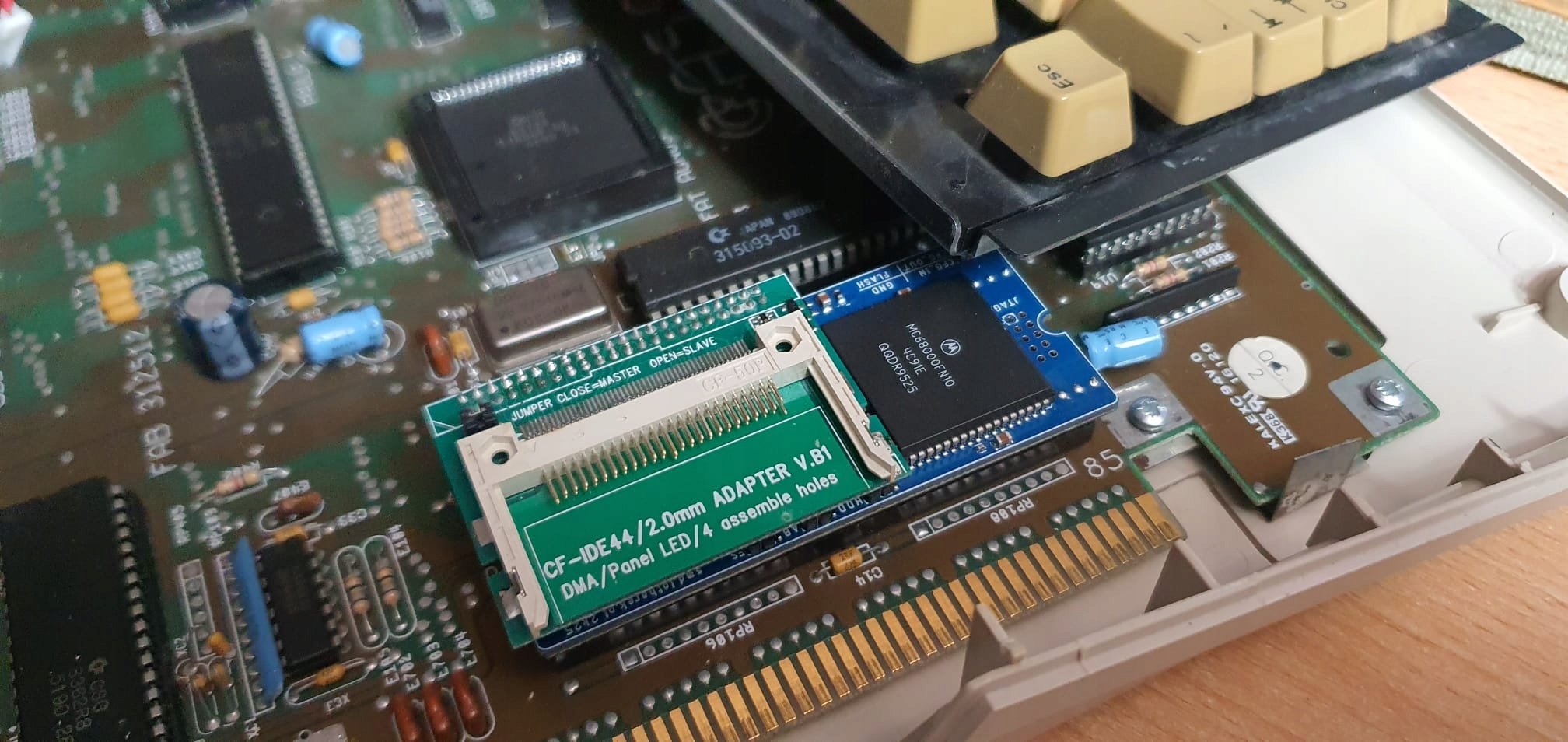

• złącze ide obrócone o 180 stopni - jeśli podłączysz adapter ide2sd, karta SD będzie na górze
• hybrydowe zlącze smd/tht  - jestem naprawdę dumny z tego rozwiązania
• Flash ROM zawiera ROM BSC Oktopussy i można go przeflashować pod Workbenchem
• Działa z A500/A500+.
• Nie działa z CDTV z powodu DMAC na płycie (na chwile obecna..)

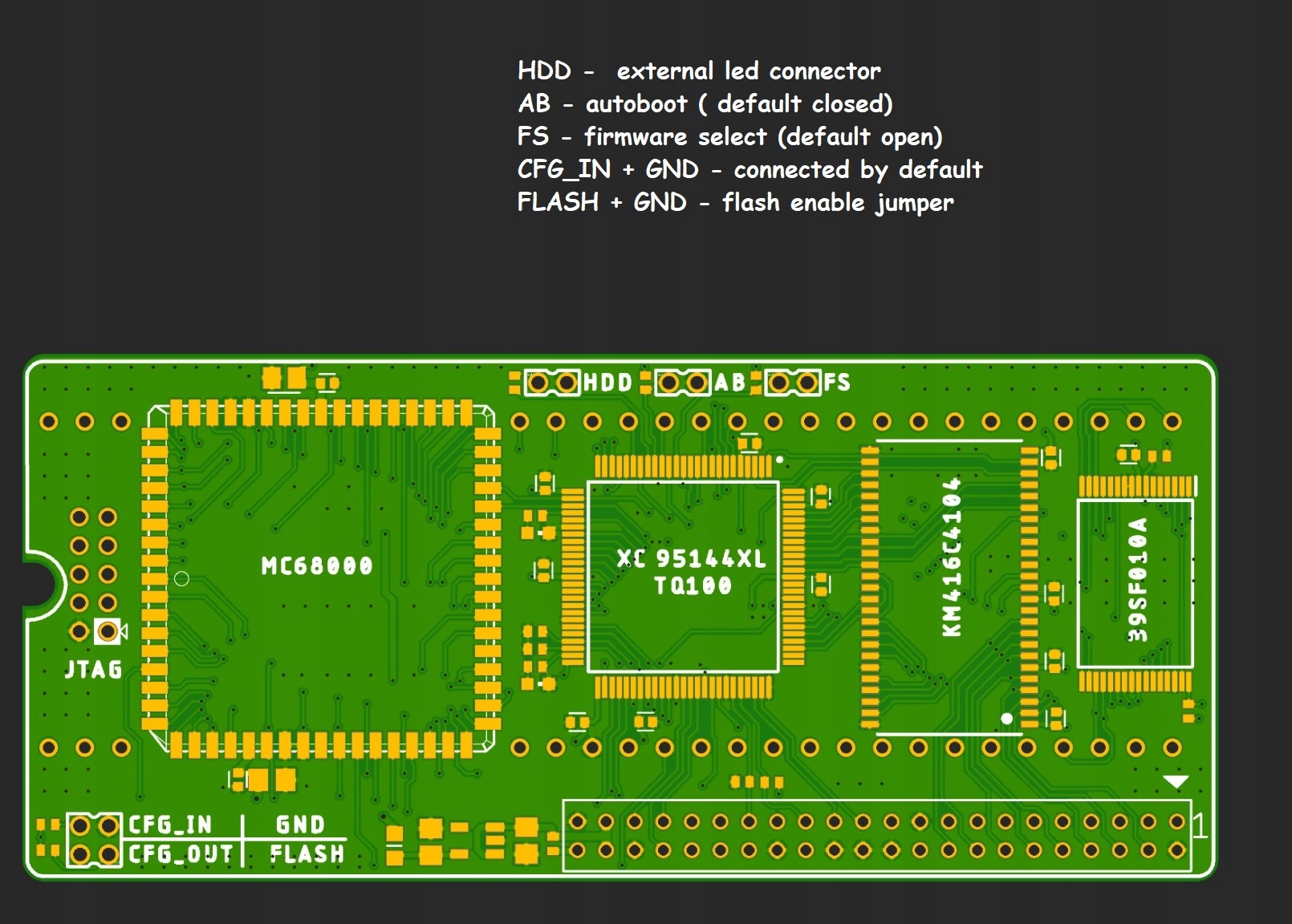

• PCB - 4 warstwy, płytka HID (urządzenie o wysokiej integracji; uwierz mi - włożyłem dużo wysiłku, aby upchnąć procesor na tej samej płytce drukowanej, co oryginalny projekt)
• Zwyczajowo:  wyprodukowane w Polsce w smd.lotharek.pl

Instalacja:

• wylutuj CPU z płyty głównej; przylutuj urządzenie
• jak masz cpu w podstawce - tylko wsadz w miejsce CPU
• ZWRÓĆ UWAGĘ NA ORIENTACJĘ! pin1 jest na dole!
• gotowe

• Możliwy montaż;  komputer musi zostac wyslany na adres ze strony smd.lotharek.pl

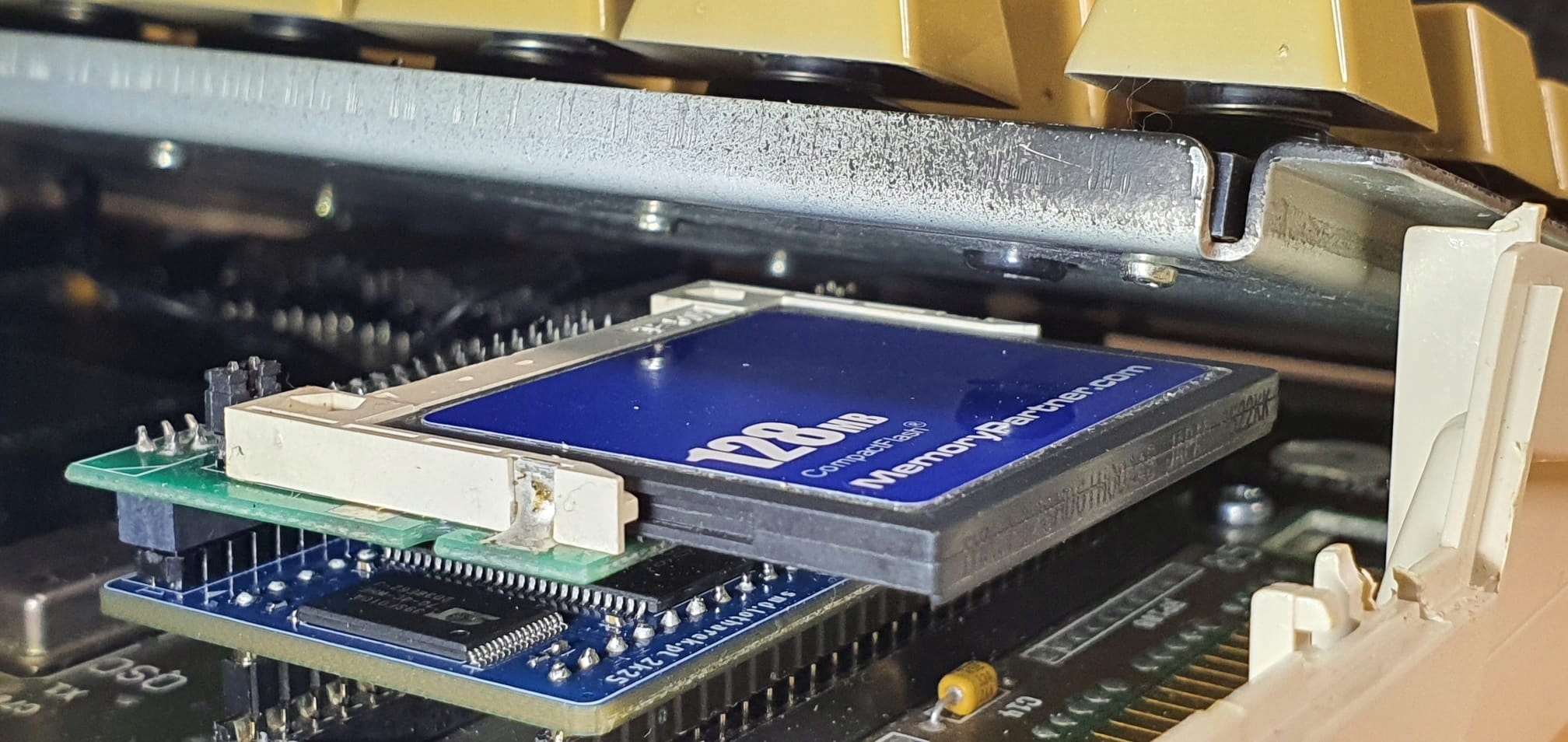

• zawartosc pudelka: urzadzenie bedace przedmiotem sprzedazy; adaptery CF, karty cf , plyty glowne itp sa tylko do celow pokazowych
• Produkt widoczny na zdjeciach. pytania: czy moze byc inny kolor plytki, czy mozna zmienic procesr na inny - ignoruje od razu..
