KICX HL 330 Konwerter Sygnału Audio Hi-Low High Low HiLow 2x RCA Cinch

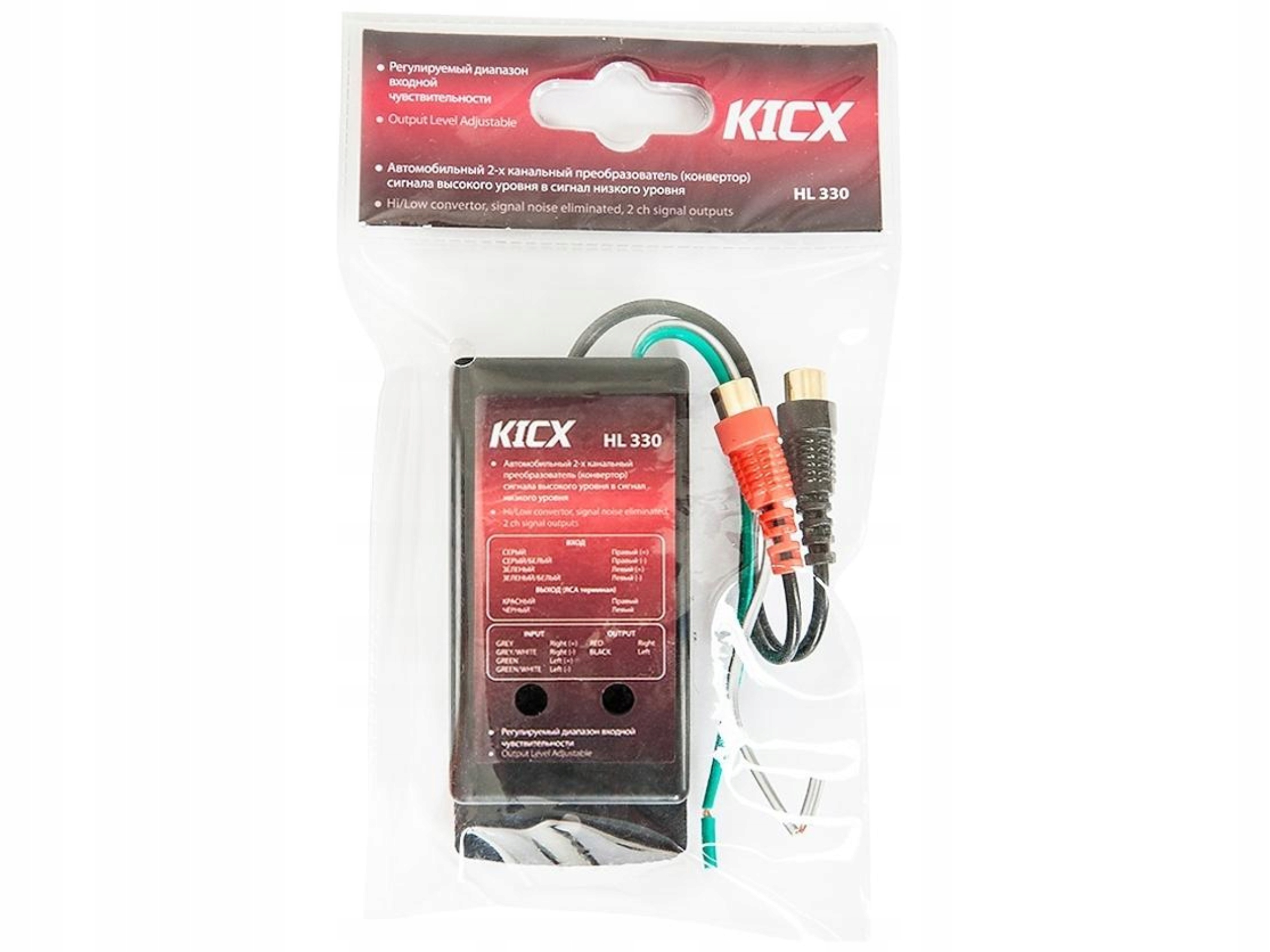

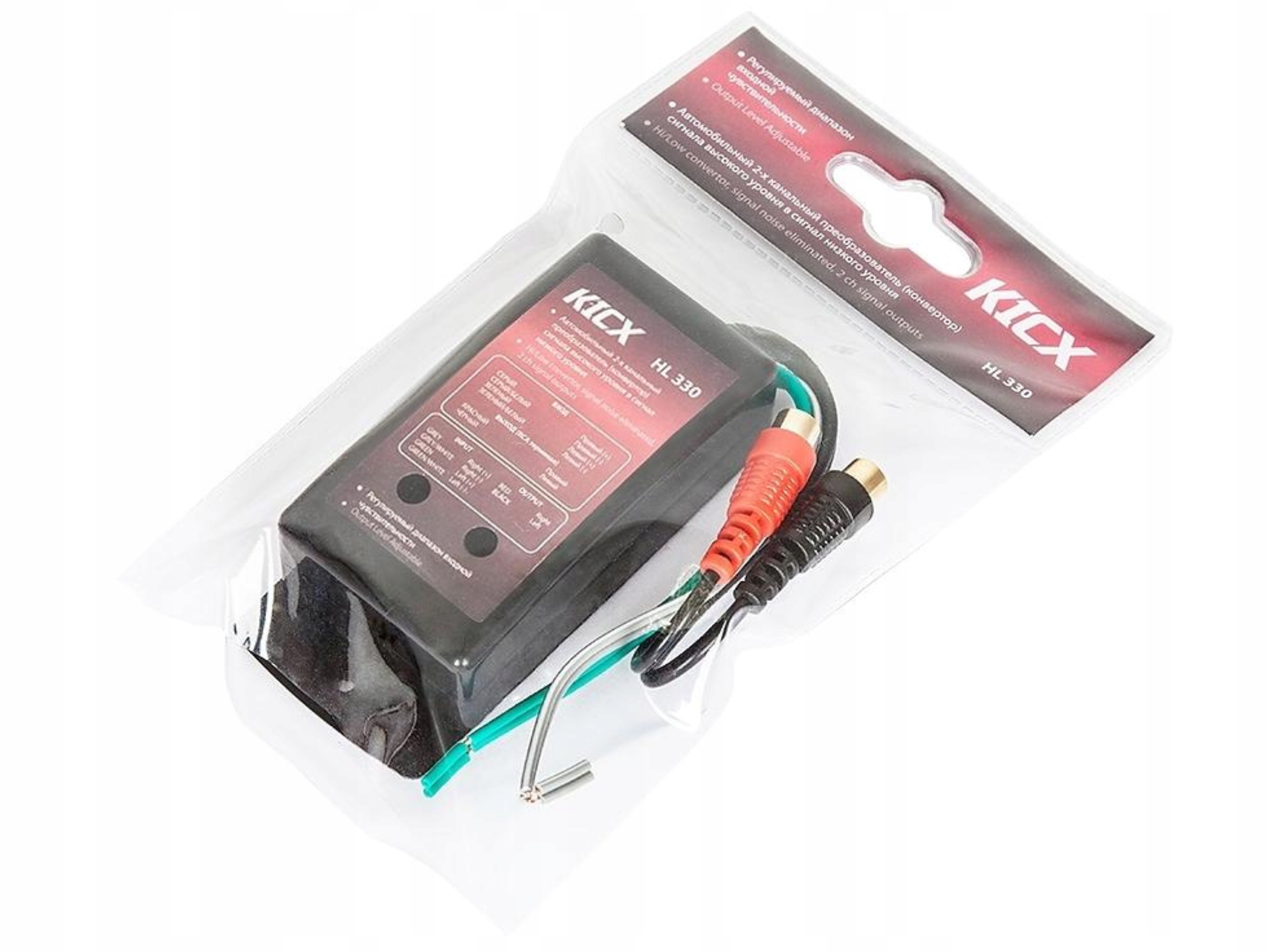

✳️ ✳️ ✳️ KICX HL 330- konwerter sygnału High/Low

✴️ ✴️ ✴️Konwerter sygnału głośnikowego do poziomu RCA (rezystancyjny tłumik sygnału) - wej.2x30W / wyj.2xRCA.

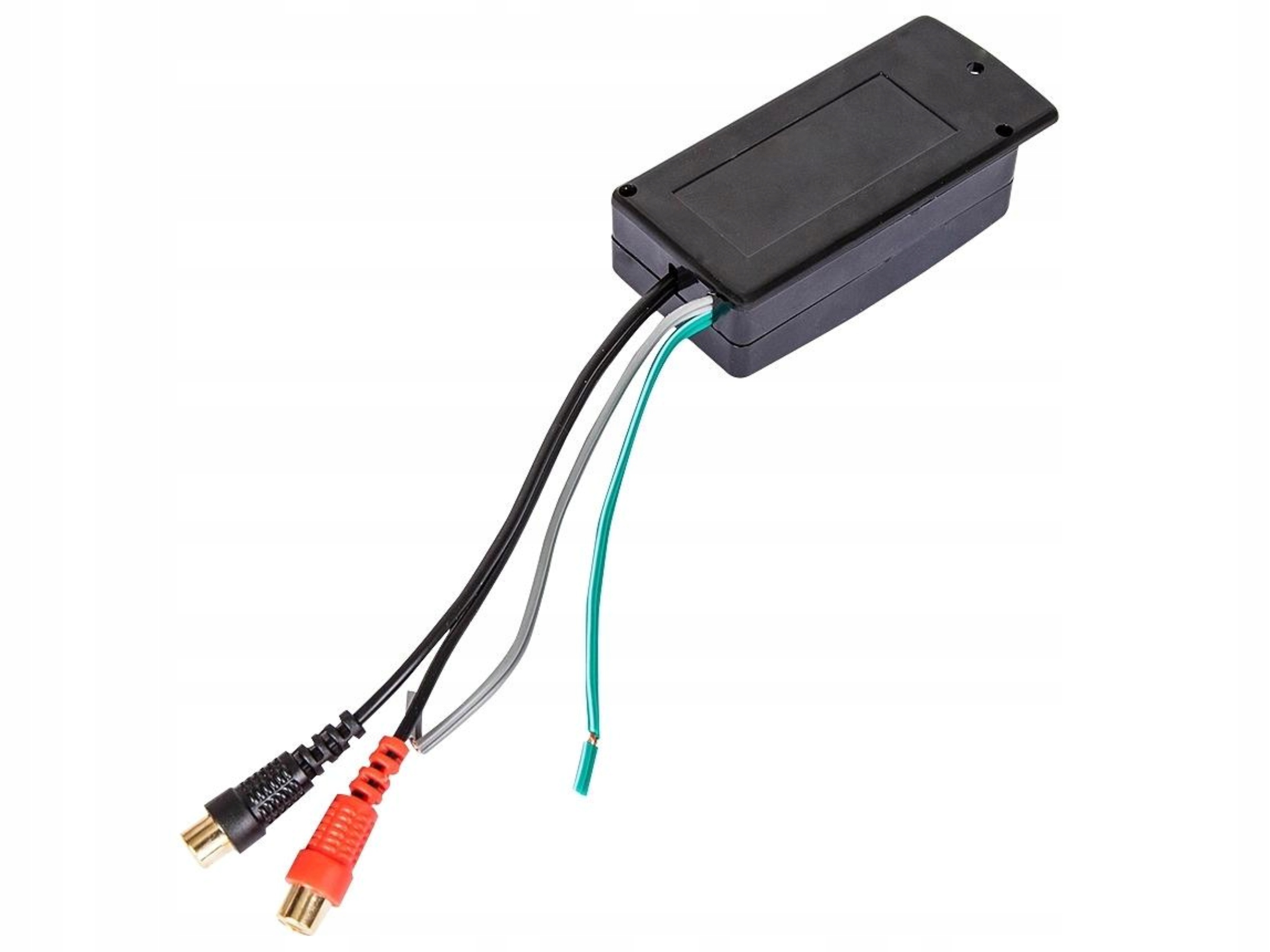

⭐️ ⭐️ ⭐️ 2-kanałowy konwerter zbudowany na bazie dzielników rezystancyjnych, obniżający sygnał głośnikowy z radioodtwarzacza do poziomu wejść RCA dla zewnętrznego wzmacniacza. Umożliwia podłączenie radioodtwarzacza, który nie posiada wyjść RCA (CINCH) do zewnętrznego wzmacniacza mocy. Konwerter nie posiada regulacji poziomu sygnału wyjściowego. Konstrukcja na bazie prostego dzielnika rezystancyjnego sprawia, że konwerter nie ingeruje w pasmo przenoszenia sygnału audio. Aluminiowa obudowa dodatkowo ekranuje układ dzielnika przed zakłóceniami z zewnątrz.

⚙️ CHARAKTERYSTYKA ⚙️

• Płynna regulacja sygnału wyjściowego, oddzielnie dla kanału lewego i prawego: 0,2-6V
• Przeznaczony dla radioodtwarzaczy o maksymalnej mocy wyjściowej do 2x30W
• Całkowite zniekształcenia harmoniczne: <0,01%
• Zakres częstotliwości: 20-20000Hz
• 2 wyjścia RCA (kanał lewy i prawy)
• Wymiary: 99x45x30mm
• Redukcja szumów

➡️ OPIS WYJŚĆ SYGNAŁU według oznaczeń obudowie konwertera:

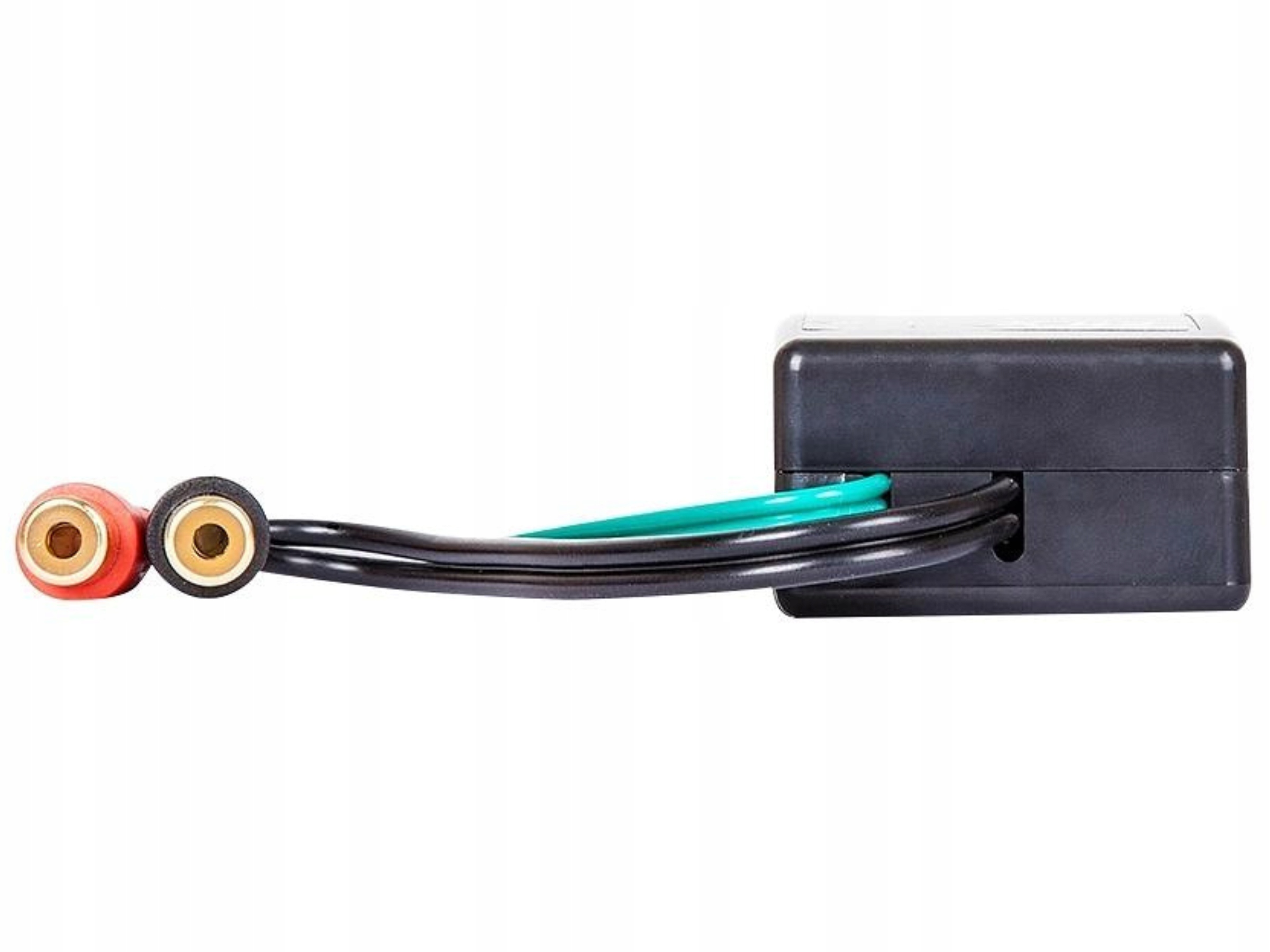

• sekcja „OUTPUT”

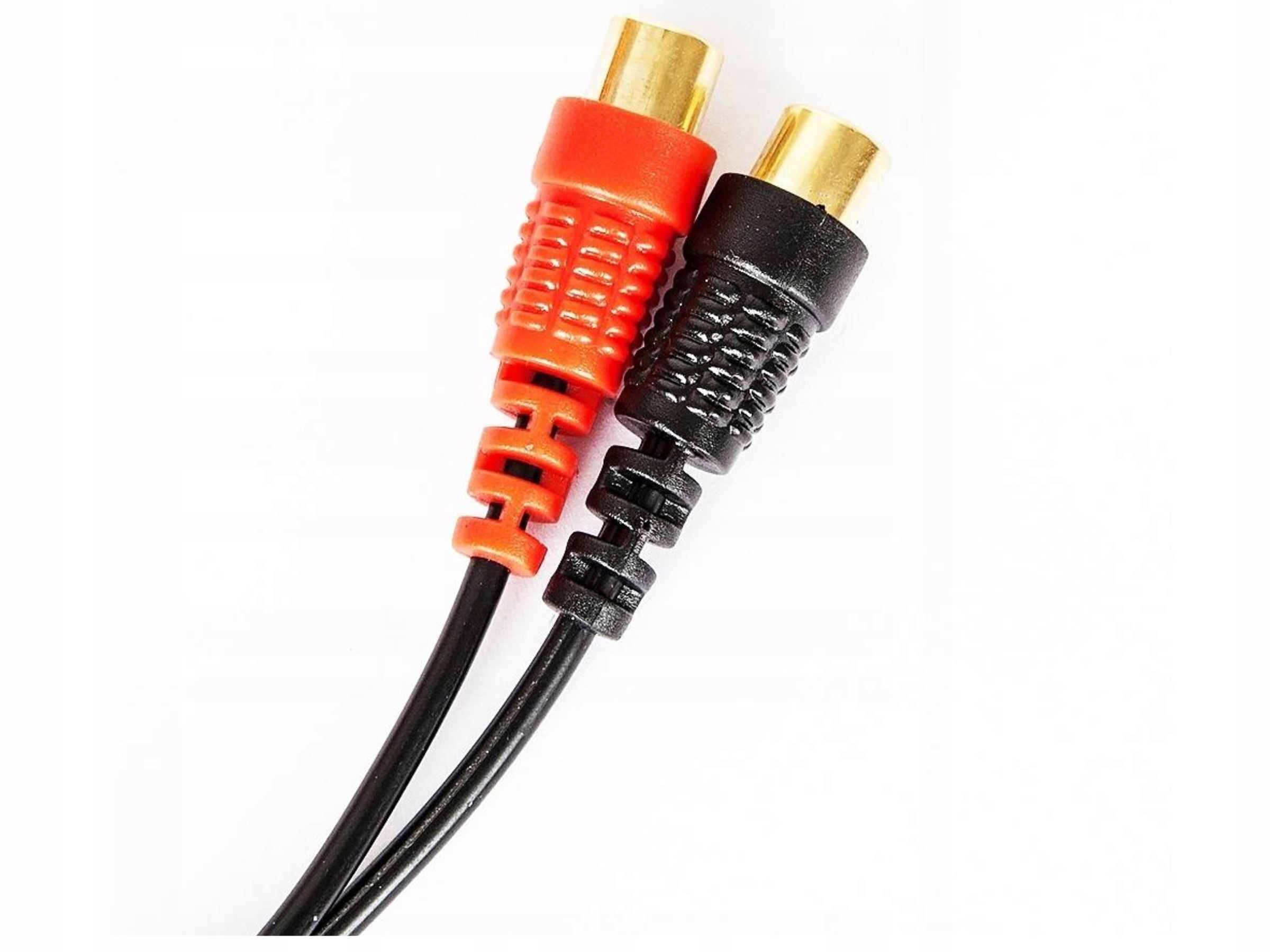

• wyjścia sygnału o poziomie RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza mocy

➡️ OPIS WEJŚĆ SYGNAŁU według oznaczeń nadrukowanych na przewodach konwertera (nie na obudowie):

• sekcja „L  INPUT  R”  (wejścia sygnału o poziomie głośnikowym)
• przewód zielony (LF+) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji dodatniej (+)
• przewód zielono-biały (LF-) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji ujemnej (-)
• przewód szary (RF+) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji dodatniej (+)
• przewód szaro-czarny (RF-) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji ujemnej (-)

⚠️ ⚠️ ⚠️ Konwerter może być zamontowany w pobliżu radioodtwarzacza, głośników lub bezpośrednio przy wzmacniaczu, o ile nie występują w tych miejscach inne urządzenia lub instalacje, będące źródłem silnych zakłóceń elektrycznych.
