Zawór z filtrem 1 cal dn25 z dławicą 1" .

ZAWÓR Z FILTREM

1"

PN10 = 10 bar

OPIS

Zawór wodny z filtrem z rączką metalową i z dławiczką, najczęściej stosowany przed pompą c.o. lub innym urządzeniem wymagającym ochrony, przez który przepływa woda.

długość rączki 120mm

długość zaworu 102mm

materiał - mosiądz niklowany

CIŚNIENIE I TEMPERATURA PRACY

Zawór przeznaczony jest do pracy przy maksymalnym ciśnieniu roboczym wynoszącym 16 bar.

Maksymalna temperatura robocza wynosi 90°C.

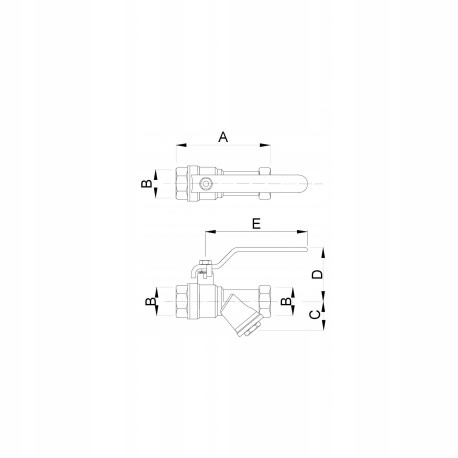

P [Mpa]    A [mm]     B [cal]     C [mm]     D [mm]     E [mm]     Rozmiar

1,0        100          G1            53           55            102,5          1"

Parametry:

- ciśnienie nominalne 10 bar

- maksymalna temperatura pracy 120⁰C

- media robocze: woda ciepła i zimna instalacji wodociągowych i centralnego ogrzewania

Wykonanie:

- korpus wykonany z mosiądzu

- chromowana kula wykonana z mosiądzu z uszczelnieniem teflonowym PTFE (do zamknięcia zaworu wymagana jest tylko ¼ obrotu)

- dźwignia stalowa pokryta PCV

- dławik umożliwiający kompensacje luzów

- niklowana powierzchnia
