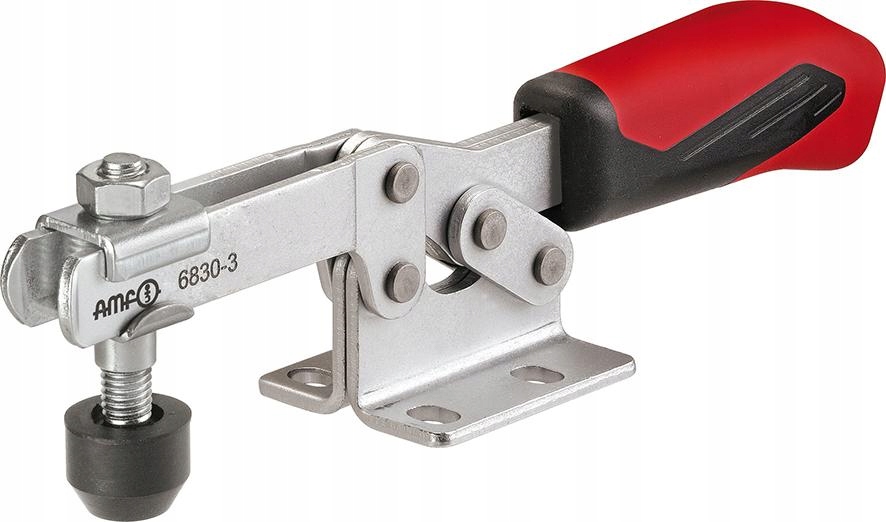

Docisk szybkomocujący poziomy 6830 wilkość 0 AMF

Docisk szybkomocujący poziomy 6830 wlk. 0 AMF

• Docisk szybkomocujący, poziomy, z otwartym ramieniem dociskowym i stopą poziomą.
• Ocynkowany i pasywowany.
• Nity ze stali nierdzewnej poruszają się w hartowanych tulejkach łożyskowych, ale ze względu na ograniczenia przestrzenne nie dotyczy to wielkości 0 i 1.
• Punkty łożyskowe smarowane.
• Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców.
• Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
• W komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

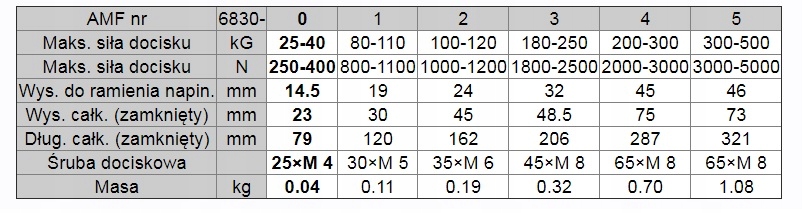

Dane techniczne

• Wielkość: 0
• F1: 0,25 kN
• F2: 0,4 kN
• Śruba dociskowa: M4 x 25
• Waga: 35 g
• A: 4
• B: 28
• C: 11,5–15,5
• D: 4,6
• D1: –
• E: 9
• F: 5,5
• H: 14,5
• H1: 23
• H2: 34
• HW min.: –5,5
• HW maks.: 0
• I: 7,5
• K: 6,3
• L: –
• L1: 79
• M: 16
• M 1: –
• N: 25
• P: 25,5
• alpha: 90°

• Zakres dostawy: 1 Sztuka

Nr katalogowy: 24H_DRS_A6-4020772093006

EAN: 4020772093006
