KAmod Multiplexer - Analogowy, 8-kanałowy przełącznik elektroniczny

KAmod Multiplexer - Analogowy, 8-kanałowy przełącznik elektroniczny sterowany cyfrowo

Opis

KAmod Multiplexer to moduł oparty na układzie CD4051, który pełni funkcję 8-kanałowego analogowego multipleksera/demultipleksera. Umożliwia przełączanie sygnałów analogowych o amplitudzie do 20 VPP, zapewniając niewielką rezystancję w stanie załączenia. Selekcja aktywnego kanału odbywa się poprzez podanie odpowiednich stanów logicznych na trzech wejściach cyfrowych. Moduł może być zasilany napięciem pojedynczym lub symetrycznym w zakresie 3...20 V, co pozwala na jego szerokie zastosowanie w systemach sterowania, przetwarzania sygnałów oraz układach pomiarowych.

Właściwości

• Zasilanie 3...20 V (pojedyncze lub symetryczne)
• Zawiera układ CD4051
• 8-kanałowy analogowy przełącznik elektroniczny: 8 wejść/wyjść ↔ 1 wejście/wyjście
• Może działać z sygnałami analogowymi o amplitudzie do 20 VPP (jednak wartość amplitudy sygnału nie może przekraczać napięcia zasilającego zarówno na dodatniej – VDD, jak i ujemnej – VEE, szynie zasilania)
• Typowa rezystancja załączonego kanału to ok. 470 Ω przy zasilaniu 5V i ok. 125 Ω przy zasilaniu 15 V

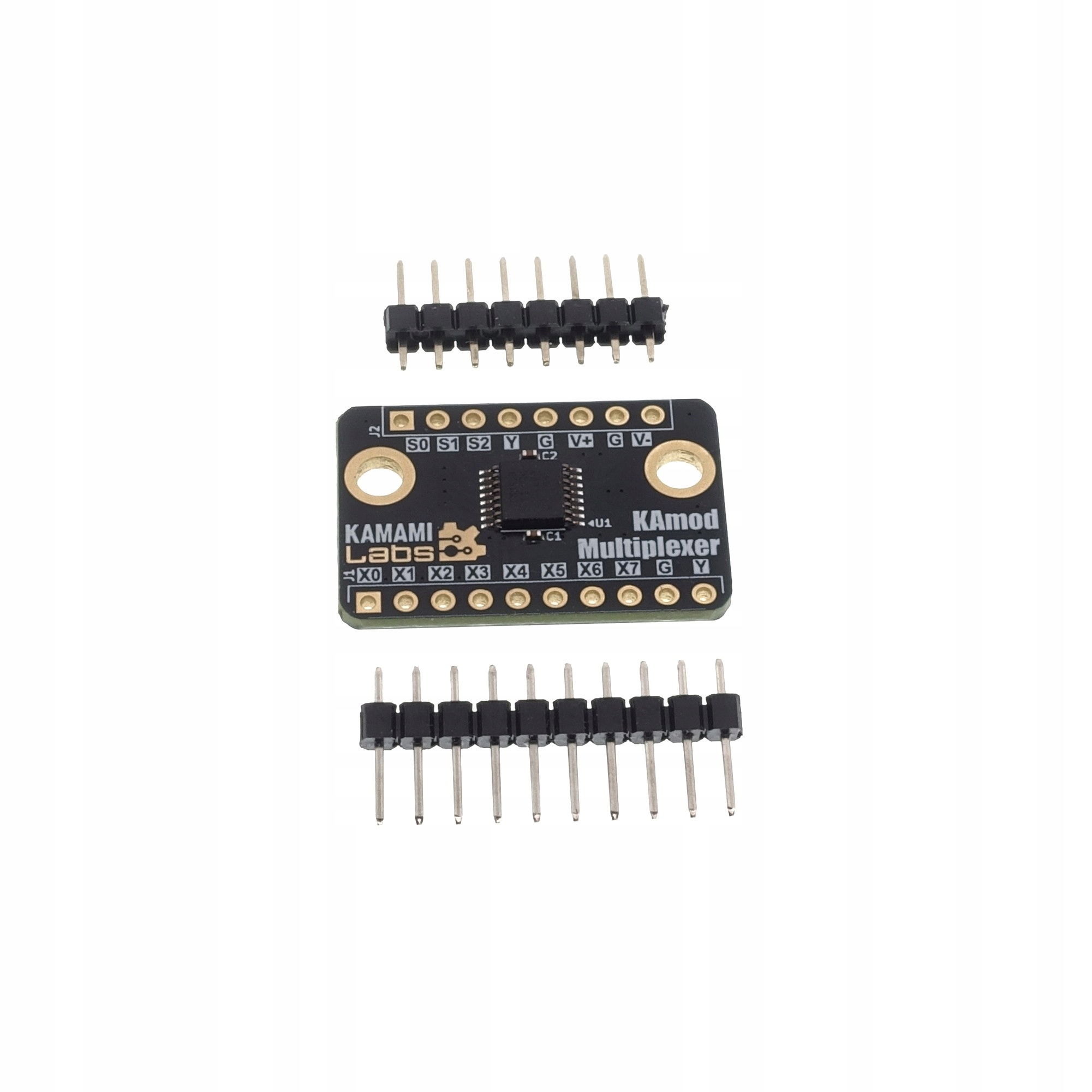

W zestawie

• Zmontowany i uruchomiony moduł
• 1 x prosta listwa goldpin 8-pin raster 2,54 mm
• 1 x kątowa listwa goldpin 10-pin raster 2,54 mm
