Zabezpieczenie DC/DC instalacji PV

Kompletny zestaw zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych i innych prądu stałego wyposażony w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

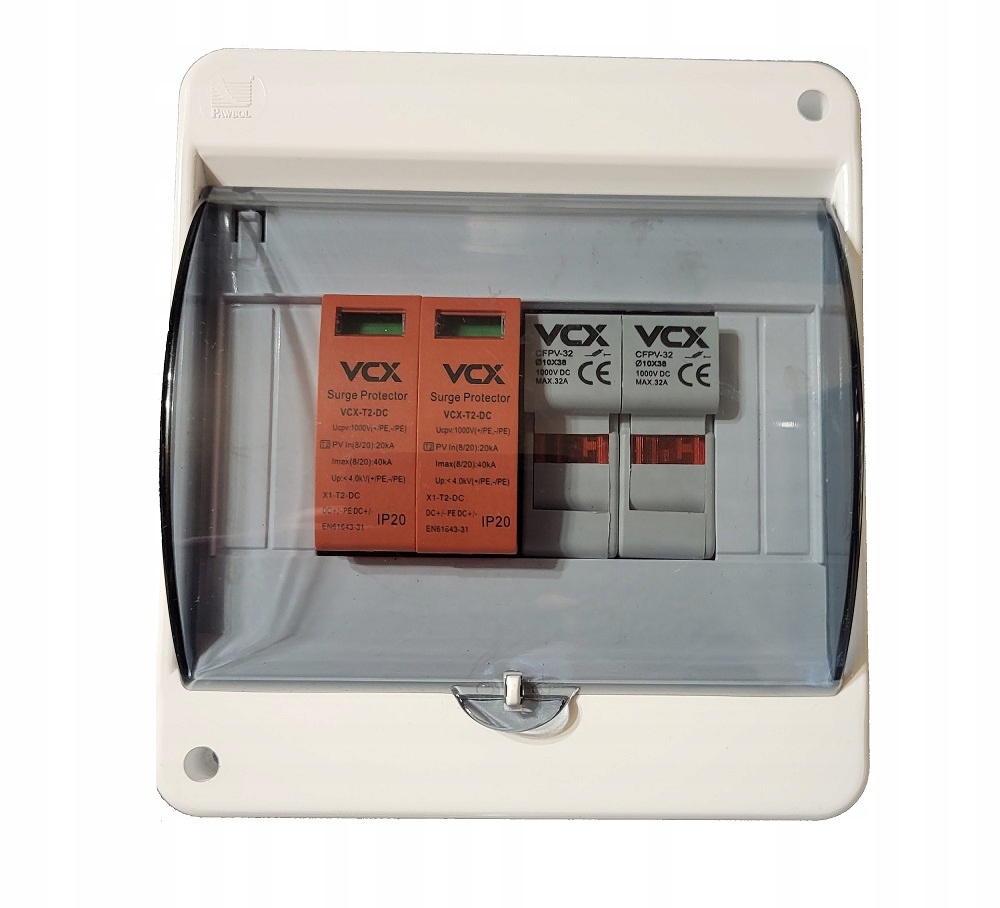

W skład zestawu wchodzą:

• Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
• Ogranicznik przepięć LKTD2 –PV1000
• Obudowa natynkowa 4 torowa ABS z klapką

Dane techniczne:

Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B

• znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową 33kA
• prąd znamionowy do 32A
• rozmiar wkładki bezpiecznikowej 10x38 mm
• kategoria użytkowania DC-20B
• wykonane zgodnie z IEC/EN 60947-3
• napięcie znamionowe 1000 VDC
• prąd znamionowy DC-20B 1000 VDC 32A
• liczba biegunów 2
• kategoria użytkowania DC-20B
• zwarciowa zdolność łączeniowa 33kA
• maksymalna strata mocy wkładek 4W
• wymiary 36x83mm
• montaż standardowa szyna TS-35mm
• stopień ochrony IP20
• temperatura pracy -30 +70stC
• rozmiar wkładki bezpiecznikowej 10 X 38 mm
• waga 0.14 kg

Ogranicznik przepięć LKTD2 –PV1000

• wykonanie zgodnie z EN 50539-11
• znamionowy prąd wyładowczy In 20 kA (8/20us) na moduł
• maksymalny prąd wyładowczy imax 40 kA (8/20us)
• maksymalne napięcie pracy trwałej UCPV 1000V DC
• do uziemionych i nieuziemionych systemów fotowoltaicznych
• wymienna wkładka
• typ ogranicznika PV-T2 (klasa II, C, typ 2)
• wykonanie wkładki MOV (warystor)
• funkcja ochrony termiczna
• tryb ochrony minus do PE, plus do PE, minus do plus
• napięcie znamionowe łączeniowe Un 1000 VDC
• maksymalne napięcie pracy trwałej 1300 VDC
• maksymalne napięcie obwodu otwartego 1100 VDC
• znamionowy prąd wyładowczy In (8/20us) 20 kA
• maksymalny prąd wyładowczy Imax (8/20us) 40 kA
• całkowity prąd wyładowczy Itotal (8/20us)40 kA
• napięciowy poziom ochrony Up przy In< 4kV
• prąd upływu Ipf przy Uref DC< 50 uA
• prąd upływu Ipe przy Uref AC< 1 mA
• maksymalny prąd zwarciowy 1000 A
• liczba portów 2
• typ systemu LV DC, uziemiony PV; DC, nieuziemiony system PV;
• tryb ogranicznika podczas przeciążenia OCM
• szerokość 36 mm
• wysokość 83 mm
• montaż standardowa szyna TS-35mm
• stopień ochrony IP40, zaciski IP20
• zacisk windowe, śruba M5
• przekrój zacisków przyłączeniowych 2,5 – 25 mm2
• moment dociskowy śrub zaciskowych2-3,5 Nm
• zastosowanie wewnętrzne
• klasa instalacji III
• temperatura otoczenia -5 +40 StC
• wysokość bezwzględna <= 2000m
• odporność klimatyczna 5 – 95%
• waga 0,24 kg
