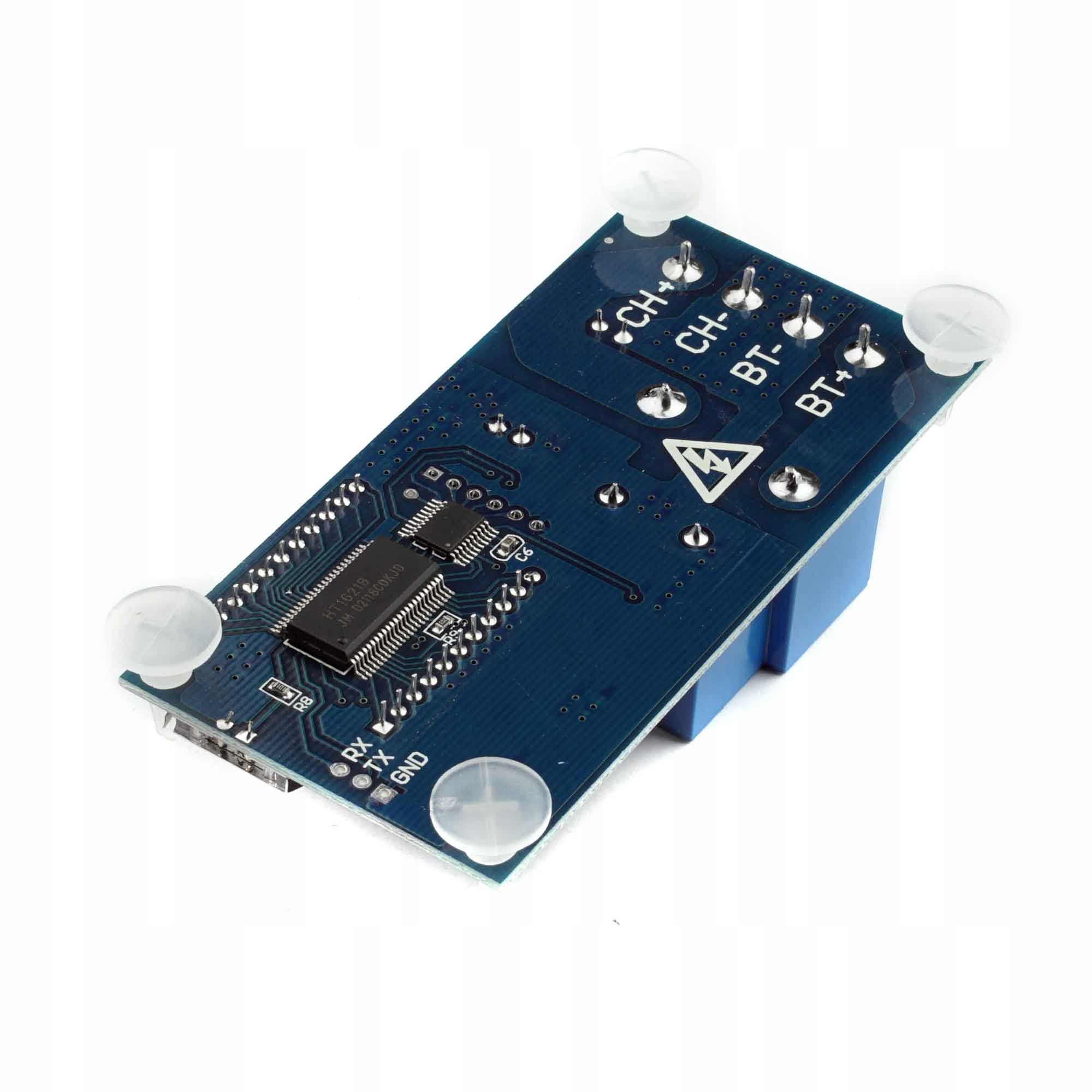

Контроллер XY-L30A 6-60V контроллер заряда батареи

Kontroler ładowania akumulatora z czytelnym wyświetlaczem LCD i przekaźnikiem obsługującym prąd do 30A. Może współpracować z każdym rodzajem akumulatora, którego napięcie mieści się w przedziale od 6V do 60V. Moduł ten doskonale sprawdzi się jako składowa do budowy prostownika i pozwoli na ustawienie i kontrolę napięcia do jakiego będzie ładowany podpięty akumulator. Pozwala też na ustawienia dolnego napięcia baterii przy jakim ma się włączyć ładowanie. Moduł nie potrzebuje dodatkowego zasilania ponieważ pobiera prąd do pracy z podpiętego akumulatora.

Należy pamiętać, że ten kontroler to nie ładowarka, do złącz wejściowych przekaźnika na płytce trzeba podpiąć napięcie odpowiednie do typu ładowanej baterii.

Najważniejsze cechy produktu:

• ładowanie akumulatora do górnego ustawionego limitu napięcia
• doładowywanie akumulatora po spadku napięcia poniżej ustawionego dolnego limitu
• wskazanie % naładowania
• możliwość ustawienia ładowania przez zadany okres czasu
• kontrola i odczyt parametrów po UART

Instrukcja obsługi:

Opis funkcji przycisków:

• krótkie naciśnięcie przycisku SET - wyświetla aktualnie ustawione parametry
• krótkie naciśnięcie przycisku UP - przełącza między wyświetlaniem czasu ładowania, a procentem ładowania
• krótkie naciśnięcie przycisku DOWN - włącza/wyłącza przekaźnik
• długie naciśnięcie przycisku UP - pozwala na zmianę podświetlenia LCD (LP):OFF - podświetlenie zawsze włączone, ON - automatyczne wyłączenie po 5 minutach
• długie naciśnięcie przycisku SET - ustawienie parametrów ładowania

(procent ładowania jest wyliczany z ustawienia: dolne napięcie/górne napięcie)

Tryb ustawień:

Przytrzymujemy przycisk SET aby wejść w tryb ustawień parametrów:

UP: górny limit napięcia po osiągnięciu którego ładowanie zostanie zakończone

dn: dolny limit napięcia po osiągnięciu którego ładowanie się rozpocznie i potrwa aż do osiągnięcia górnego limitu

Funkcja kontroli czasu:

Jeśli w menu ustawień parametr OP nie jest ustawiony na 0 mamy aktywną funkcję ładowania przez zadany okres czasu. Oznacza to, że po osiągnięciu dolnego limitu napięcia kontroler uruchomi ładowanie przez czas ustawiony w OP gdzie (XX:YY) XX odpowiada godziną, a YY minutą. Maksymalny czas ładowania może być ustawiony jako 99:59 czyli 100 godzin. Jeśli podczas odliczania zadanego czasu bateria osiągnie ustawiony górny limit napięcia ładowanie i tak zostanie odłączone. Jeśli nie osiągnie górnego ustawionego limitu napięcia, a czas upłynie to ładowanie również zostanie zakończone po zakończeniu odliczania.

Jeśli czas upłynie, a napięcie dalej będzie poniżej ustawionej dolnej granicy to ładowanie pozostanie dalej aktywne, a na wyświetlaczu pojawi się błąd H:ER informujący o błędnie dobranym czasie doładowania.

Przesyłanie danych po UART: System obsługuje przesyłanie danych UART i funkcję ustawiania parametrów (poziom TTL); UART: 115200,8,1

Szybkość transmisji: 115200 bps

Bity danych: 8

Bit stopu: 1

Cyfra kontrolna: brak

Kontrola przepływu: brak

Komendy:

• ON - włącz przekaźnik
• OFF - wyłącz przekaźnik
• Start - uruchom funkcję raportowania danych
• Stop - zatrzymaj funkcję raportowania danych
• Read - pobierz parametry systemowe
• dw10.0 - ustaw dolną granicę napięcia
• up20.0 - ustaw górną granicę napięcia
• xx: xx - ustaw czas ładowania, wyłącz funkcję kontroli czasu ładowania ustawiając 00:00

Format przesłanych danych:

Napięcie baterii + procent baterii + czas ładowania + stan ładowania

12.0V, 020%, 00:10, OP

Specyfikacja:

• Model: XY-L30A
• Napięcie zasilania: 6-60V DC
• Napięcie ładowania: 6-60V DC
• Przekaźnik obsługuje prąd do: 30A
• Dokładność pomiaru: 0.1V
• wymiary: 92mm x 45mm

Kontroler regulator ładowania akumulatora 6-60V XY-L30A
