ESP32-S3-Touch-LCD-4 – Dotykowy wyświetlacz 4”, WiFi, Bluetooth, CAN, RS485

Kod producenta: 28154

Dodatkowe informacje, przykłady wykorzystania na stronie; https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-4

ESP32-S3-Touch-LCD-4 to niskokosztowa, a zarazem wydajna platforma deweloperska z wbudowaną 4-calową pojemnościową matrycą dotykową (480×480). Oparta na mocnym, dwurdzeniowym procesorze Xtensa 32-bit LX7 (do 240 MHz) i wyposażona w 16 MB pamięci Flash oraz 8 MB PSRAM, gwarantuje płynne działanie interfejsów graficznych (np. LVGL). Dzięki obsłudze łączności WiFi 2,4 GHz (802.11 b/g/n) i Bluetooth 5 (BLE) moduł świetnie sprawdza się w aplikacjach IoT, a szeroki wachlarz interfejsów (CAN, RS485, I2C) pozwala na łatwą integrację z różnorodnymi urządzeniami.

Na pokładzie znajduje się układ RTC, obsługa kart microSD, buzzer, a także funkcja zarządzania zasilaniem z wykorzystaniem baterii litowej (możliwość ładowania i odczytu stanu baterii). Niezależne ustawianie źródeł zasilania i elastyczny system taktowania umożliwiają redukcję poboru mocy w zastosowaniach mobilnych i inteligentnych domach. ESP32-S3-Touch-LCD-4 sprawdzi się idealnie przy tworzeniu interfejsów HMI, projektów edukacyjnych, urządzeń przenośnych czy prototypów Internetu Rzeczy, oferując wydajność, rozbudowane zasoby i wygodę obsługi w jednym kompaktowym rozwiązaniu.

Capacitive 5-point touch

supports touch function with I2C interface, 5-point touch for flexible operation and smooth multi-point UI interaction

• Procesor: Wysokowydajny, dwurdzeniowy Xtensa 32-bit LX7, do 240 MHz
• Pamięć: 512 KB SRAM + 384 KB ROM, wbudowane 16 MB Flash i 8 MB PSRAM
• Łączność: 2,4 GHz Wi‑Fi (802.11 b/g/n) oraz Bluetooth 5 (BLE) z wbudowaną anteną
• Wyświetlacz: 4″ pojemnościowy ekran dotykowy, 480×480, 65 tys. kolorów
• Dotyk: Obsługa I2C dla panelu dotykowego (5-punktowy multitouch, wsparcie przerwań)

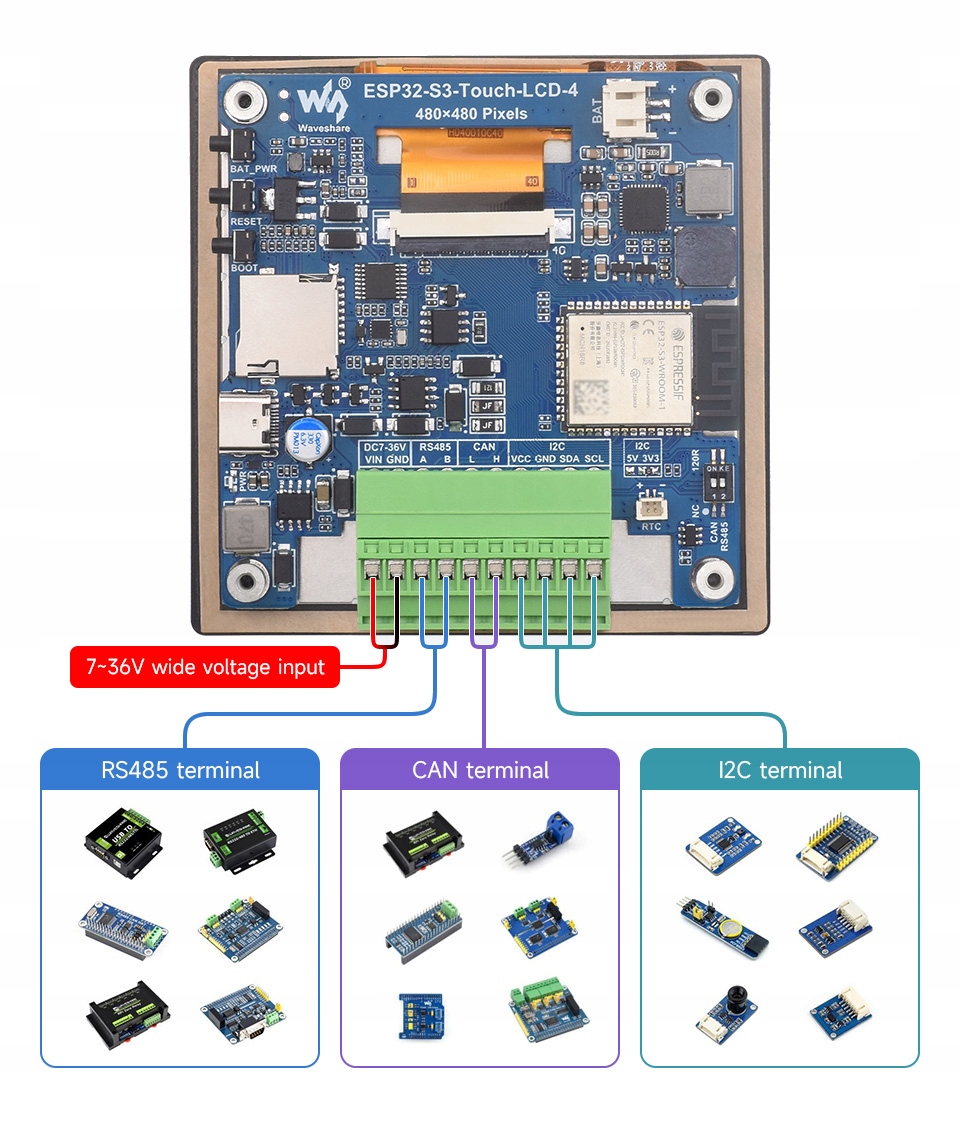

• Interfejsy: CAN, RS485, I2C, pełna prędkość USB, gniazdo kart TF (microSD)
• Zegar RTC i zasilanie bateryjne: Wbudowany układ RTC, kontroler ładowania/rozładowania baterii litowej (idealny do scenariuszy mobilnych)
• Oszczędność energii: Elastyczne taktowanie i niezależne źródła zasilania dla minimalizacji poboru mocy w różnych zastosowaniach

Kluczowe układy i elementy na płytce:

• ESP32-S3N16R8: SoC z WiFi i Bluetooth, 2-rdzeniowy (do 240 MHz), 8 MB PSRAM, 16 MB Flash
• SW6106: Układ do zarządzania ładowaniem i rozładowaniem baterii
• TJA1051T/3/1J: Transceiver CAN
• SP3485: Transceiver RS485
• PCF85063: Układ zegara RTC
• TCA9554PWR: Ekspander IO (I2C)
• XL1509-ADJE1: Układ zasilania obsługujący zakres 7–36V DC
• 3,5 mm 10-pin (gniazdo śrubowe): Możliwość podłączenia terminala śrubowego 3,5 mm 10-pin
• Złącze baterii RTC: Obsługa akumulatora RTC (tylko bateria ładowalna)
• Port USB Type-C: Zasilanie, programowanie oraz wyjście logów (ESP32-S3)
• Gniazdo TF: Czytnik kart microSD
• Złącze PH2.0 dla baterii litowej: 3,7 V, z funkcją ładowania/rozładowania
• Buzzer: Przetwornik dźwięku
• Rezystory terminujące CAN/RS485: Domyślnie wyłączone
• Dioda zasilania: Wskaźnik pracy urządzenia
• Przyciski: BOOT, RESET, BAT_PWR (ON/OFF przy zasilaniu z baterii)
