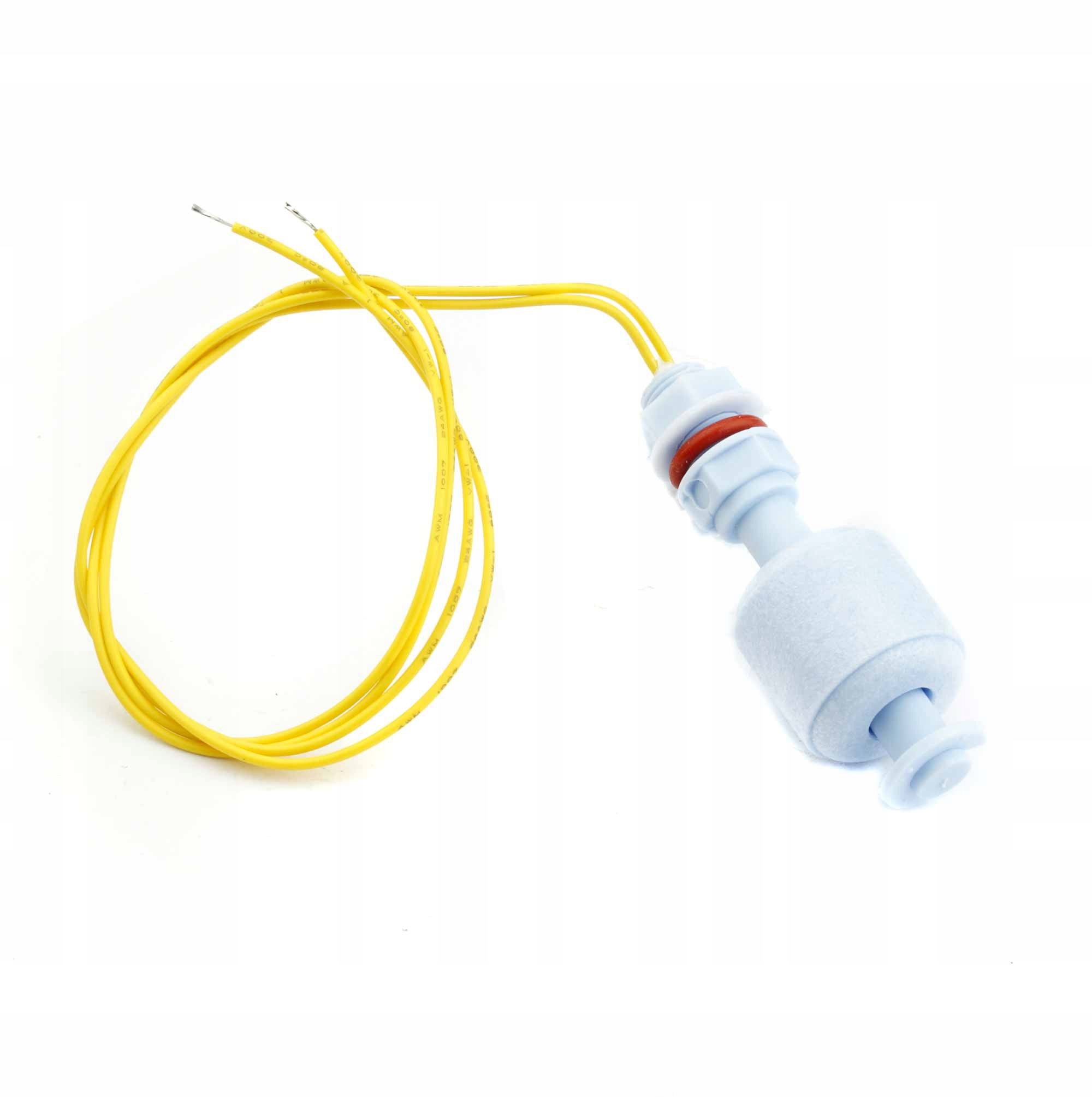

Czujnik poziomu wody pływakowy NO/NC

Czujnik poziomu wody pływakowy to niezawodne i proste rozwiązanie do kontroli poziomu cieczy w zbiornikach, akwariach, systemach nawadniania i automatyce przemysłowej. Działa na zasadzie kontaktronu magnetycznego, który zmienia stan położenia w zależności od poziomu cieczy, umożliwiając sterowanie pompami, zaworami lub alarmami.

Dzięki kompaktowej konstrukcji i szerokiemu zakresowi napięcia pracy (5V – 220V), czujnik jest uniwersalnym rozwiązaniem dla Arduino, ESP32, Raspberry Pi, sterowników PLC oraz systemów automatyki domowej i przemysłowej.

Zmiana trybu pracy pływaka (NO ↔ NC)

Pływakowy czujnik poziomu cieczy może pracować jako:

• NO (normalnie otwarty) – obwód jest otwarty, gdy pływak uniesiony,
• NC (normalnie zamknięty) – obwód jest zamknięty, gdy pływak uniesiony.

Tryb działania zależy od położenia pływaka względem osi czujnika.

1. Odłącz zasilanie obwodu przed jakąkolwiek manipulacją.
2. Odkręć nakrętki mocujące pływak i wyjmij go z otworu montażowego (jeśli jest zamontowany).
3. Ściągnij pierścień osadczy, (tzw. seger)
4. Obróć pływak o 180° (czyli odwróć go „do góry nogami”) tak, aby magnes wewnątrz był po przeciwnej stronie trzpienia.
5. Załóż pierścień osadczy, (tzw. seger)
6. Ponownie zamontuj pływak w tej odwróconej pozycji, dokręcając nakrętki.
7. Sprawdź działanie:

   Przy położeniu pływaka w górze — obwód powinien być teraz zamknięty (NC),Przy położeniu w dole — otwarty (NO).

Cechy produktu:

✔ Mechaniczne wykrywanie poziomu wody – brak potrzeby zasilania, działa jako przełącznik.

✔ Obsługa trybu NO i NC – zmiana działania poprzez odwrócenie pływaka.

✔ Szeroki zakres napięcia sterowania – od 5V do 220V (sygnał sterujący), kompatybilny z różnymi systemami.

✔ Odporność na korozję – wykonany z materiałów przystosowanych do kontaktu z wodą i cieczami.

✔ Łatwa instalacja – gwintowane mocowanie, możliwość montażu pionowego lub poziomego.

✔ Uniwersalne zastosowanie – współpraca z Arduino, ESP, Raspberry Pi, PLC i systemami alarmowymi.

Specyfikacja techniczna:

✔ Typ czujnika: Pływakowy kontaktronowy

✔ Napięcie pracy: 5V – 220V

✔ Maksymalne obciążenie: 5W

✔ Tryby pracy: NO (normalnie otwarty) / NC (normalnie zamknięty) – konfigurowalne poprzez obrócenie pływaka

✔ Materiał: Tworzywo sztuczne odporne na wilgoć

✔ Długość przewodów: ok. 35 cm

✔ Średnica gwintu mocującego: M10

✔ Montaż: Pionowy

Zastosowanie:

✔ Monitorowanie poziomu cieczy – zbiorniki wodne, akwaria, systemy nawadniania.

✔ Sterowanie pompami i zaworami – automatyczne uzupełnianie lub opróżnianie zbiorników.

✔ Systemy alarmowe – sygnalizacja wysokiego lub niskiego poziomu cieczy.

✔ Automatyka domowa i IoT – integracja z Arduino, Raspberry Pi, ESP32.

✔ Przemysł i rolnictwo – kontrola poziomu cieczy w procesach technologicznych.

Przykład podłączenia do Arduino

Czujnik pływakowy działa jak zwykły przełącznik (kontaktron), dlatego można go łatwo podłączyć do Arduino lub sterować przekaźnikiem.

Przykładowe podłączenie do Arduino – odczyt stanu czujnika

Schemat podłączenia:

• Jeden przewód → GND (masa Arduino)
• Drugi przewód → Dowolny pin cyfrowy (np. D2) + opcjonalnie rezystor 10kΩ do VCC

Działanie:

• Gdy pływak unosi się na wodzie → czujnik zamyka obwód (na pinie pojawia się stan LOW).
• Gdy poziom wody opada → czujnik otwiera obwód (stan HIGH dzięki pull-up).

Działanie można zmienić poprzez ściągnięcie i obrócenie pływaka.

Czujnik pływakowy to niezawodne rozwiązanie do monitorowania i automatycznej kontroli poziomu cieczy w zbiornikach. Doskonały wybór do automatyki, DIY, systemów alarmowych i inteligentnych rozwiązań!
