Moduł PWM z interfejsem RS485, DIY, AVT1825 C

Zestaw zlutowany i uruchomiony

Производитель: AVT SPV

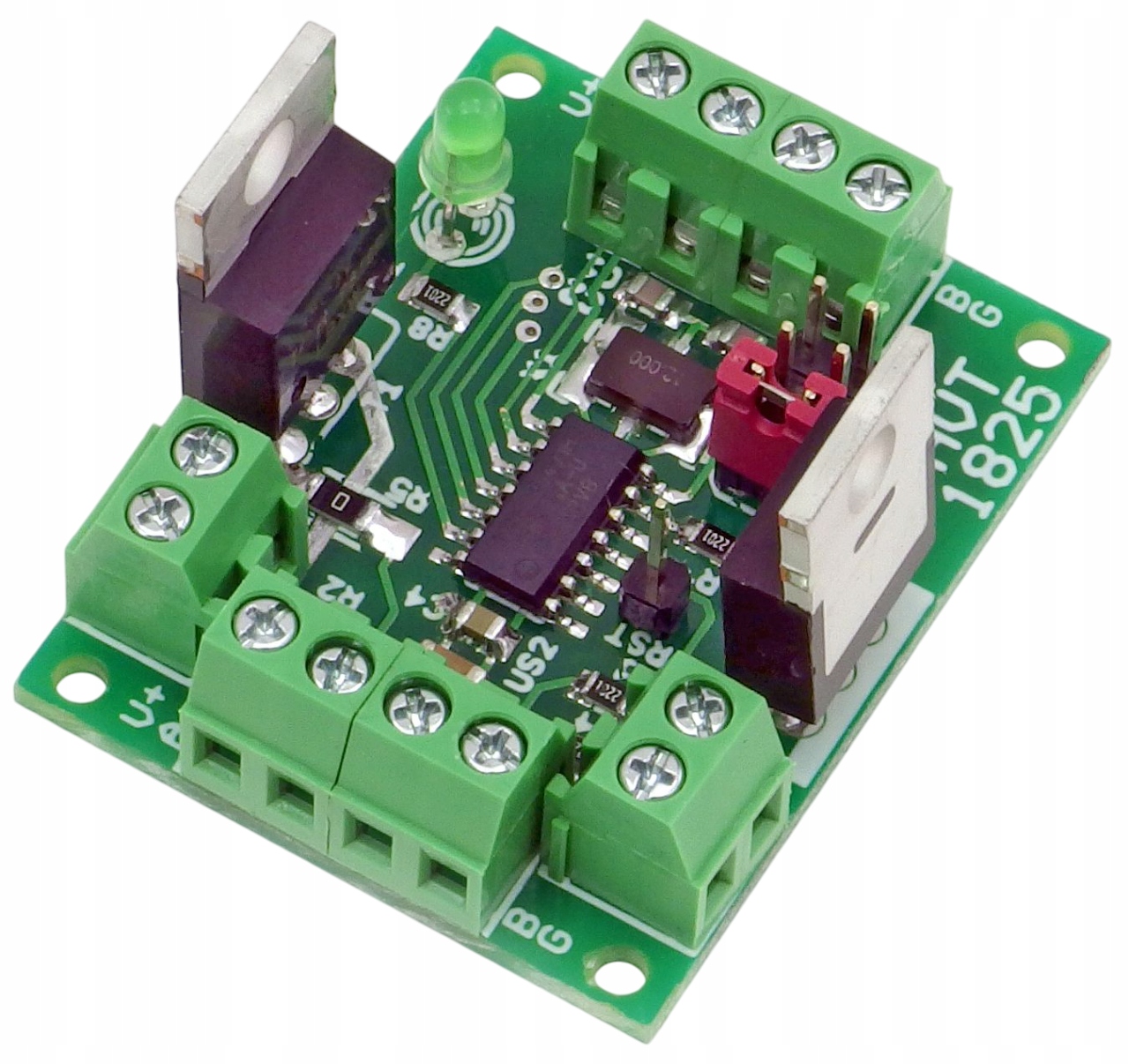

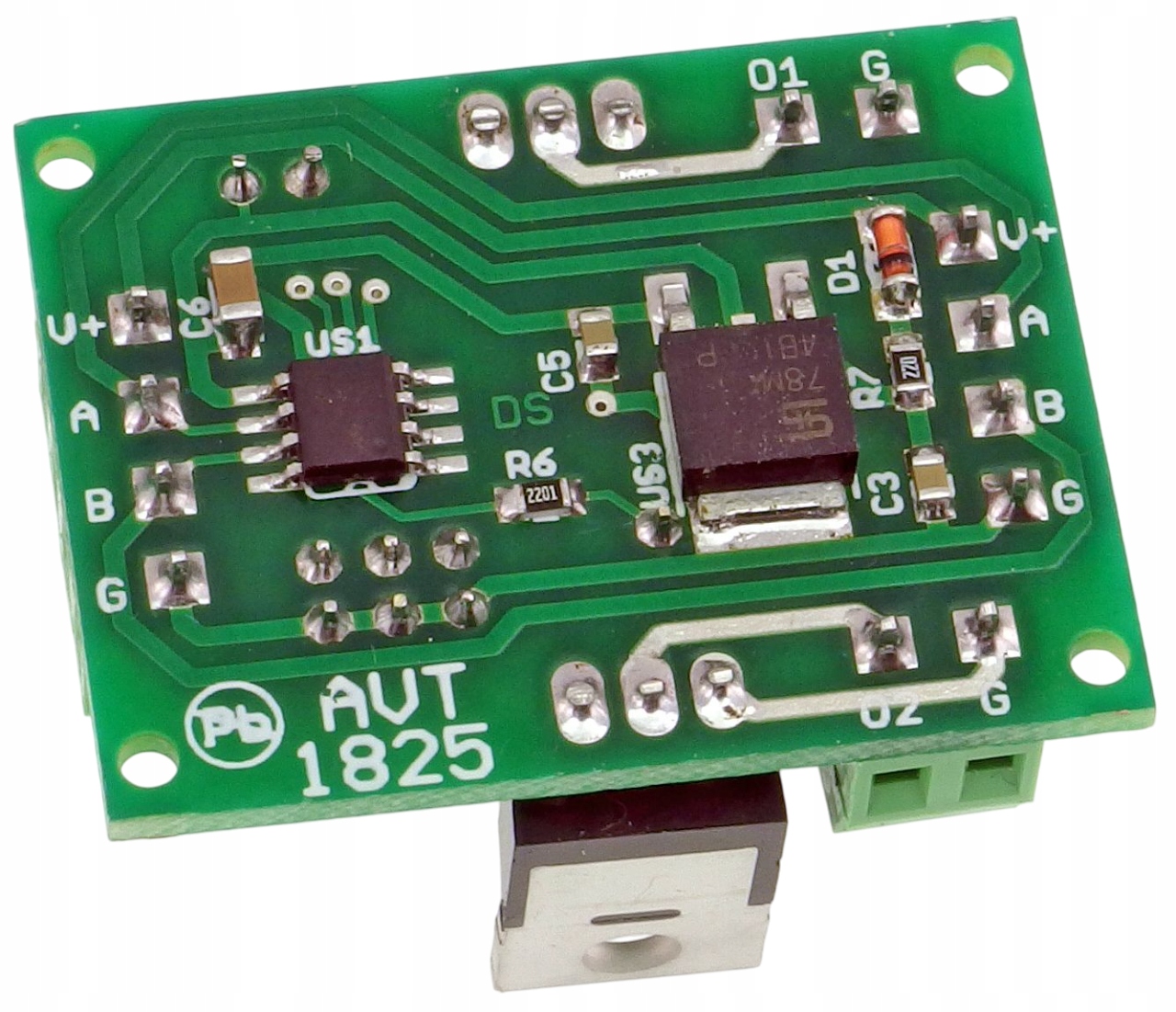

Наглядные фотографии, изображающие набор zlutowany.

☑️ Właściwości:

• 2 wyjścia na tranzystorach MOSFET (stan aktywny GND)
• wyjścia pracujące w sposób cyfrowy (ON/OFF) lub z modulacją PWM
• możliwość pracy w funkcji automatycznego ściemniania / rozjaśniania / soft-startu
• obciążalność wyjść 30 VDC / 5A
• max 31 modułów w jednej magistrali
• interfejs RS485, parametry komunikacji: 9600, 8, none, 1, none
• zastosowany mikrokontroler: ATtiny24-20SSU
• zasilanie 7…25 VDC
• maksymalny pobór prądu 30mA
• wymiary płytki 39x30 mm.

✅ Urządzenie to kontynuacja serii miniaturowych modułów z RS485.

Dotychczas zaprezentowaliśmy AVT1705 - moduł do pomiaru temperatury i AVT1745 - moduł przekaźników.

Opisywany moduł PWM może służyć do sterowania odbiornikami zasilanymi niskim napięciem i pobierającymi znaczny prąd np. silnikami DC lub źródłami światła.

Pozwala on nie tylko na włączenie odbiornika, ale także regulować jego moc (jasność) oraz uzyskanie efektu ściemniania/ rozjaśniania/łagodnego startu.

Może być sterowany przez komputer lub dowolny system mikrokomputerowy np. Raspberry czy Arduino, wyposażony w konwerter UART/RS485

⚠️ Przed zakupem obowiązkowo zapoznaj się z dokumentacją!

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)

http://serwis.avt.pl/manuals/AVT1825.pdf
