Jak używać:

1.Wyłącz zasilanie, podłącz zgodnie ze schematem elektrycznym i upewnij się, że jest prawidłowo podłączony.

2. napraw kontroler i ustaw prędkość na najniższą wartość „0”, aby uniknąć nagłego wysokiego prądu i trwałego uszkodzenia po uruchomieniu zasilania;.

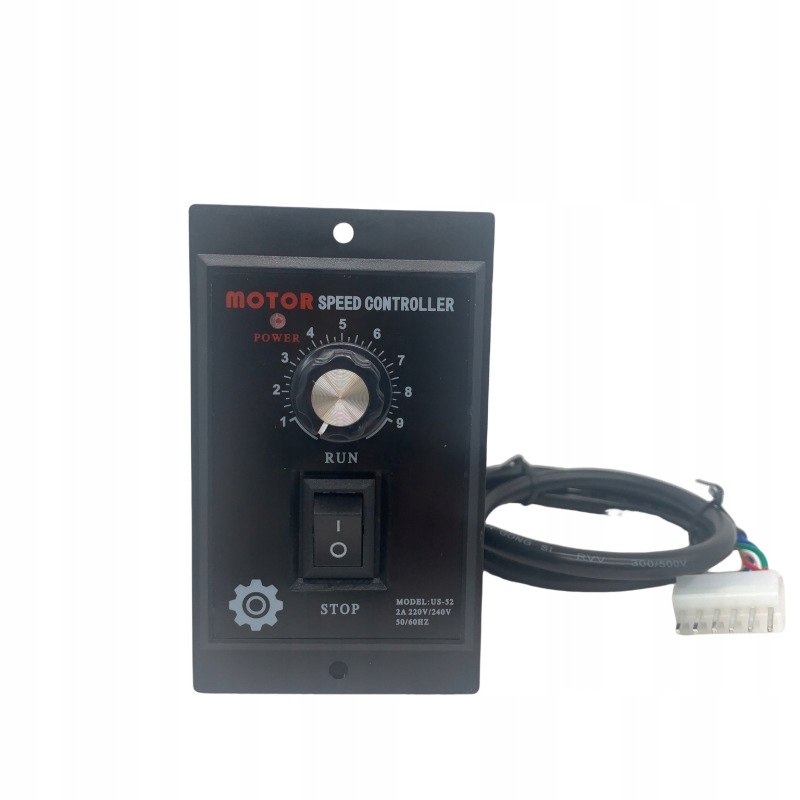

3. Następnie włączyć zasilanie i obrócić pokrętło prędkości do żądanej pozycji. Gdy zasilanie nie jest potrzebne, należy je wyłączyć.

4. Regulator jest podłączony do silnika. Jeśli okaże się, że moment obrotowy lub prędkość nie są zgodne z wymaganiami, należy wyregulować potencjometr precyzyjnej regulacji z boku produktu.

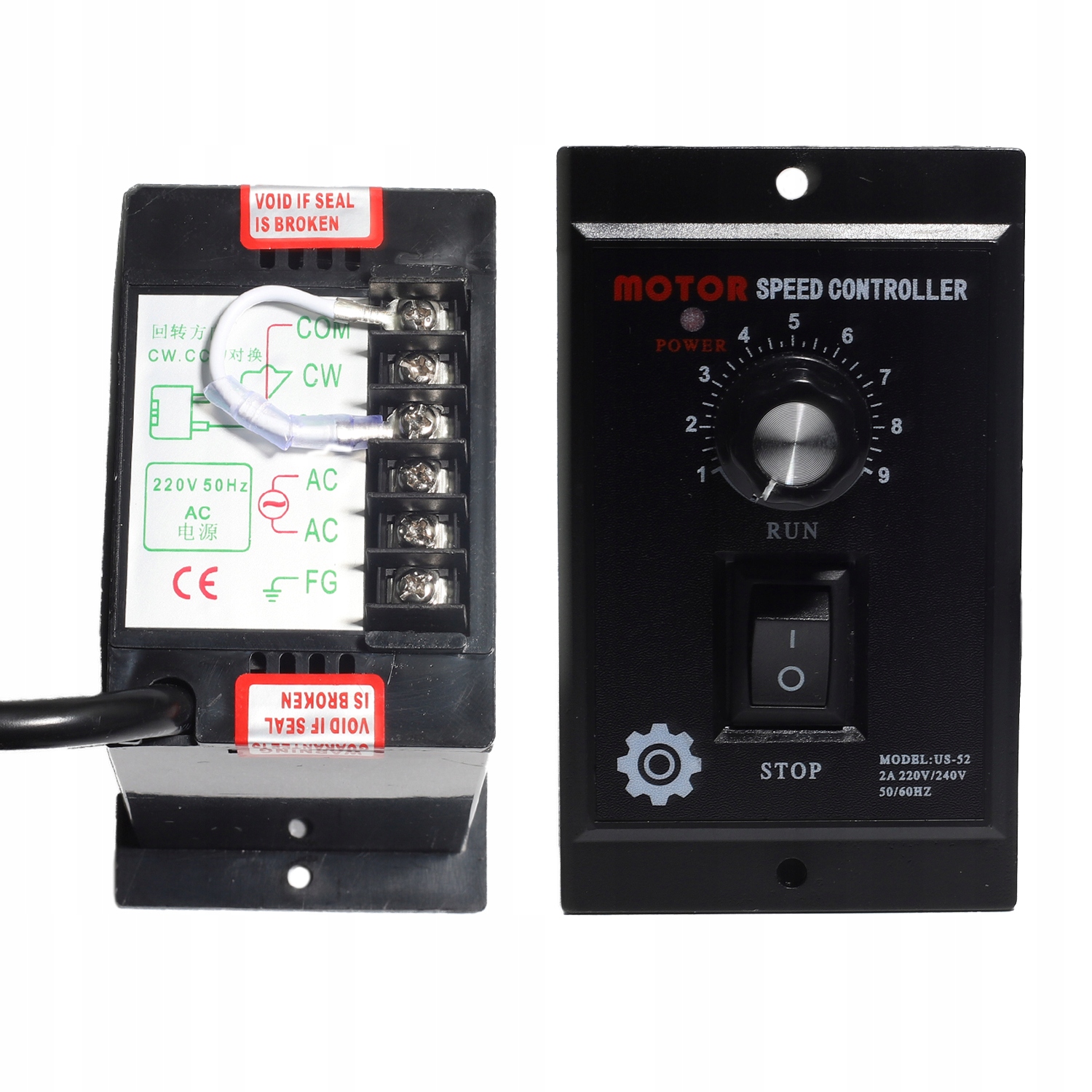

5 Aby zmienić kierunek obrotów silnika, wystarczy zamienić miejscami zworki „CCW” i „CW” z tyłu regulatora.

6. Wybierz krótkie połączenia COM i CW, a silnik będzie obracał się zgodnie z ruchem wskazówek zegara.

7. Wybierz krótkie połączenia COM i CCW i obróć silnik w kierunku przeciwnym do ruchu wskazówek zegara.

(W przypadku zmiany kierunku nie należy zmieniać kierunku, dopóki silnik nie zatrzyma się całkowicie.)

Ten regulator prędkości silnika jest odpowiedni dla silników AC220V 50/60HZ.

Zakres prędkości 90-1400r/min 50HZ, 90-1700r/min 60HZ

Nadaje się do pakowania, drukowania, żywności, elektroniki, oprzyrządowania, sprzętu medycznego, urządzeń napędowych prędkości linii produkcyjnej przemysłu odzieżowego

Kontroler wykorzystuje wysokiej jakości komponenty elektroniczne i zintegrowane komponenty, trwałe.

Mały rozmiar, wysoka precyzja, szeroki zakres prędkości i długa żywotność.

Specyfikacja:

• Zasilanie: AC220V 50/60hz
• Moc znamionowa: 400W
• Temperatura otoczenia: -10~+50°C.
• Wilgotność względna: <90%.
• Zakres prędkości: 90-1400r/min 50HZ, 90-1700r/min 60HZ
• Waga rękojeści: 295g

Metoda okablowania:

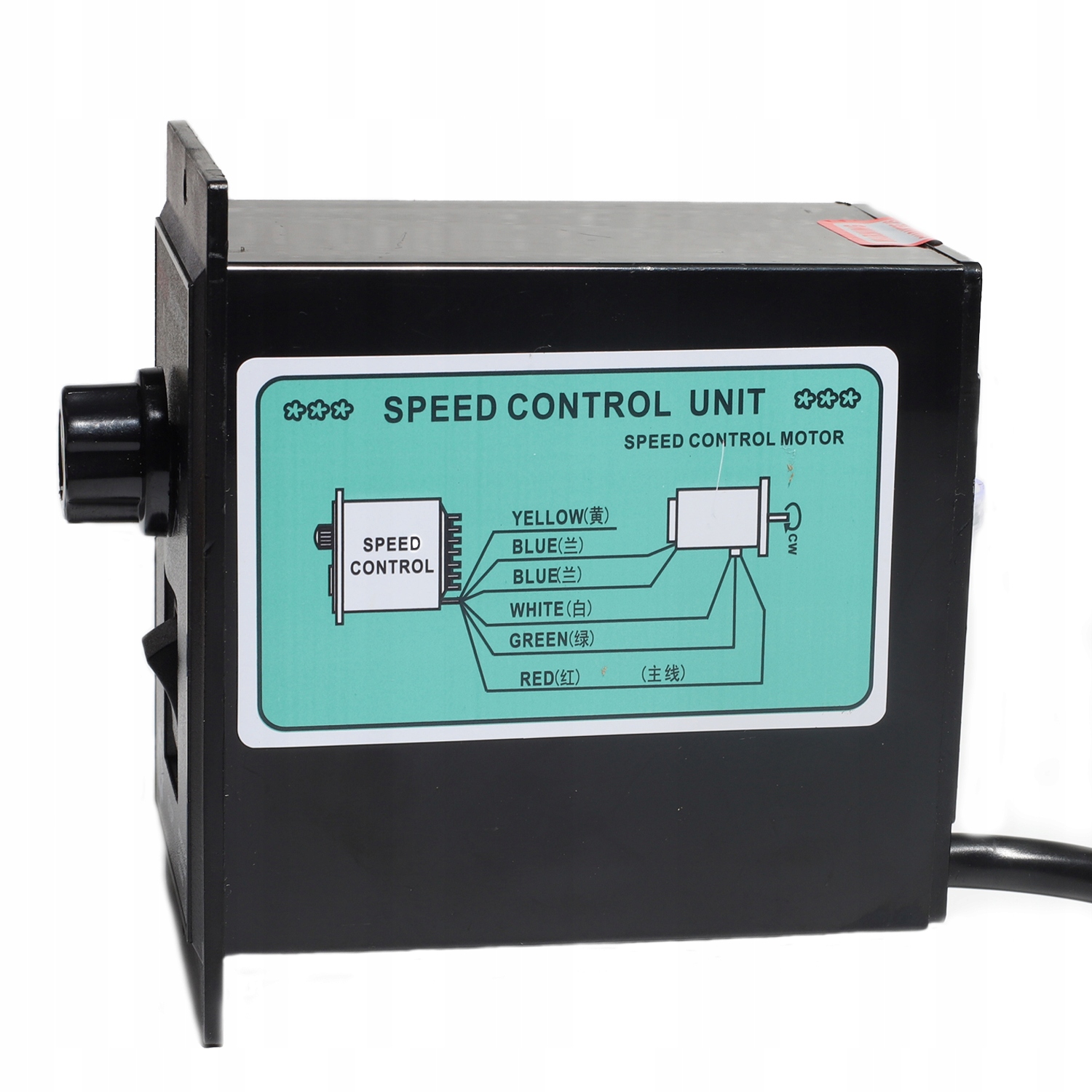

Czarny przewód to główny przewód silnika, czerwony i biały przewód to przewód pomocniczy kondensatora, 2 niebieskie przewody to przewód sprzężenia zwrotnego kontroli prędkości, zielony przewód to przewód uziemiający.
