Удвоитель частоты 02-6GHZ 300MW MACOM FM106

Oferujemy Państwu moduł profesjonalnego podwajacza częstotliwości amerykańskiej firmy Macom.

Podzespół jest typu FM106.

Moduł zapewnia podwajanie częstotliwości wejściowej, która może się zawierać od 200MHz do 3GHz

Częstotliwość wyjściowa wynosi wtedy od 400MHz do 6GHz

Podwajacz może pracować z nieznacznym pogorszeniem parametrów do 8GHz na wyjściu.

Dzięki swojej konstrukcji na diodach Schottky oraz transformatorom dopasowującym układ zapewnia jednocześnie tłumienie częstotliwości niepożądanych a w szczególności trzeciej harmonicznej, lepsze niż 20dB w stosunku do sygnału użytecznego.

Dzięki symetrycznej konstrukcji znacząco mniejsza jest ilość nieparzystych harmonicznych.

Tłumienie przemiany wynosi od 11dB do 15dB

Podzespół posiada impedancję wejście na wyjście 50Ω

Zakres sygnałów wejściowych wynosi od 0dBm do 25dBm (300mW).

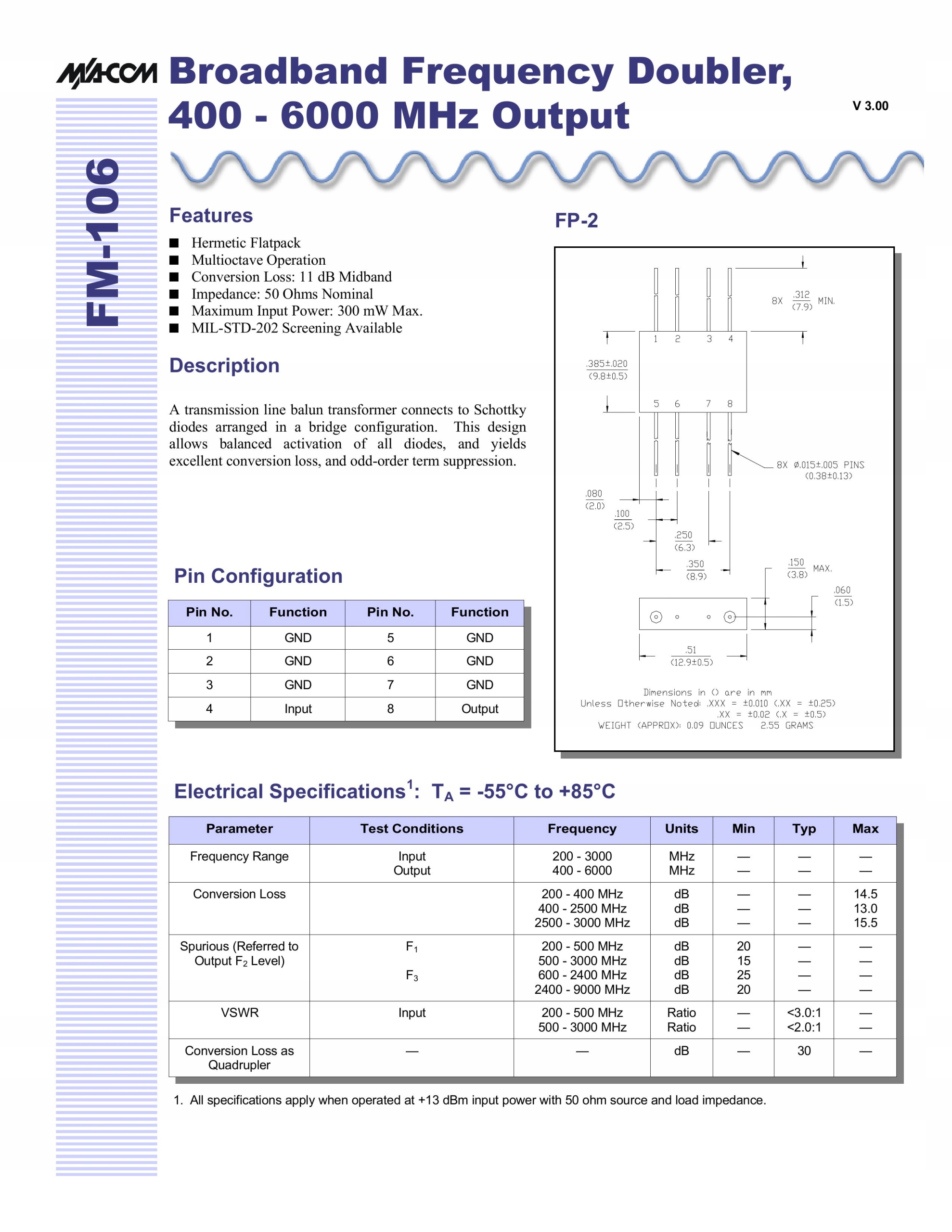

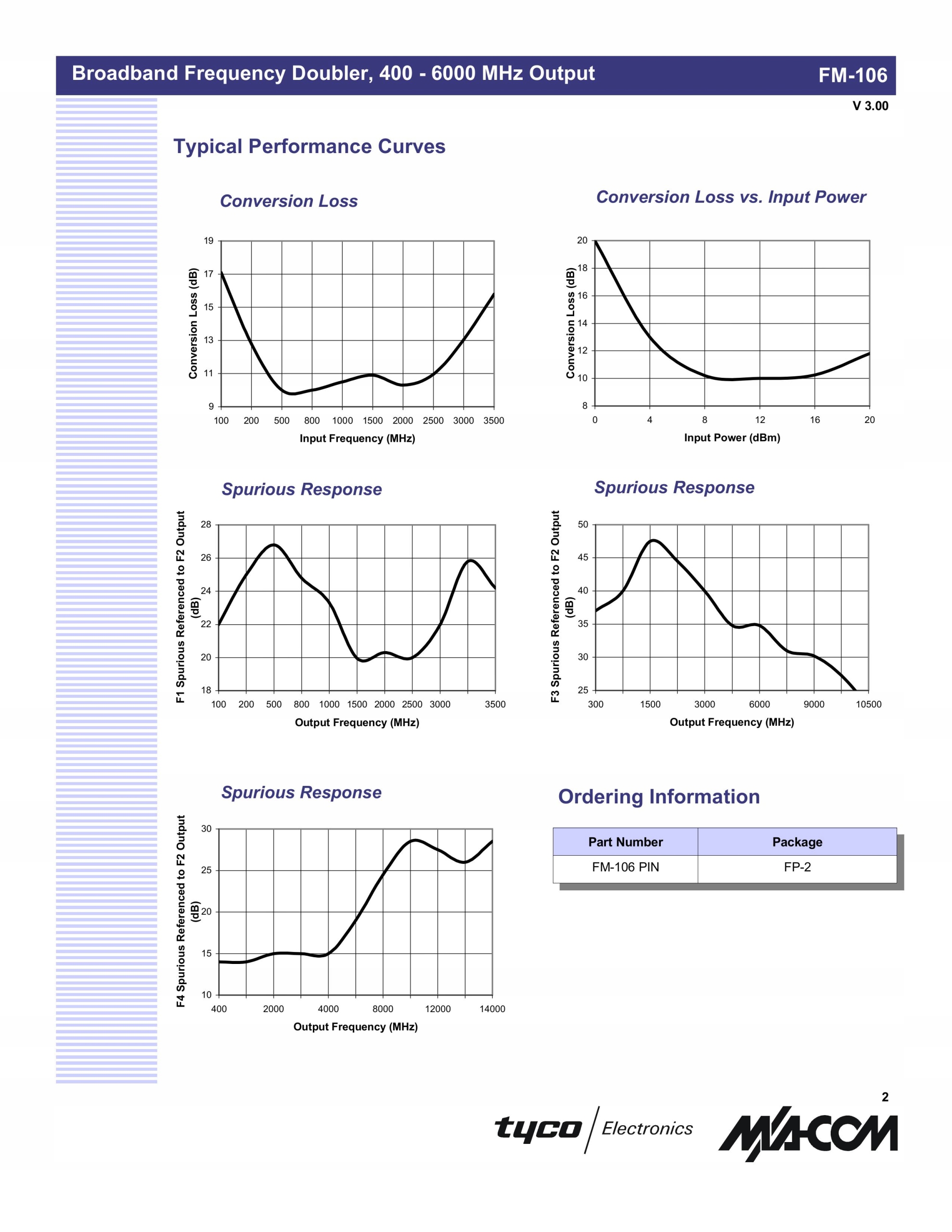

Reszta danych na skanie.

UWAGA dzięki temu podwajaczowi bardzo prosto można rozszerzyć zakres pomiarowy generatorów sygnałowych a także wobulatorów.

Podzespół nie potrzebuje zasilania, wystarczą złącza na wejściu i wyjściu.

Moduł ten był stosowany jako dodatkowa opcja do niektórych przyrządów pomiarowych.

Oczywiście modulacja AM pozostaje bez zmian, modulacja FM ma podwójną dewiację.

Dzięki temu, że większość generatorów sygnałowych dostarcza poziom rzędu +10dBm, nie ma problemu z wysterowaniem powielacza.

Jako że maksymalna moc wejściowa wynosi 300mW, możliwe jest budowanie wielostopniowych torów nadawczych z powielaniem częstotliwości.

Producent uwzględnił również możliwość pracy z mnożeniem częstotliwości x4

Straty przemiany wynoszą wówczas 30dB, reszta parametrów jest wtedy nienormowana.

Moduł został wykonany dla wojska, może pracować w szerokim zakresie temperatur -55° C do +85° C

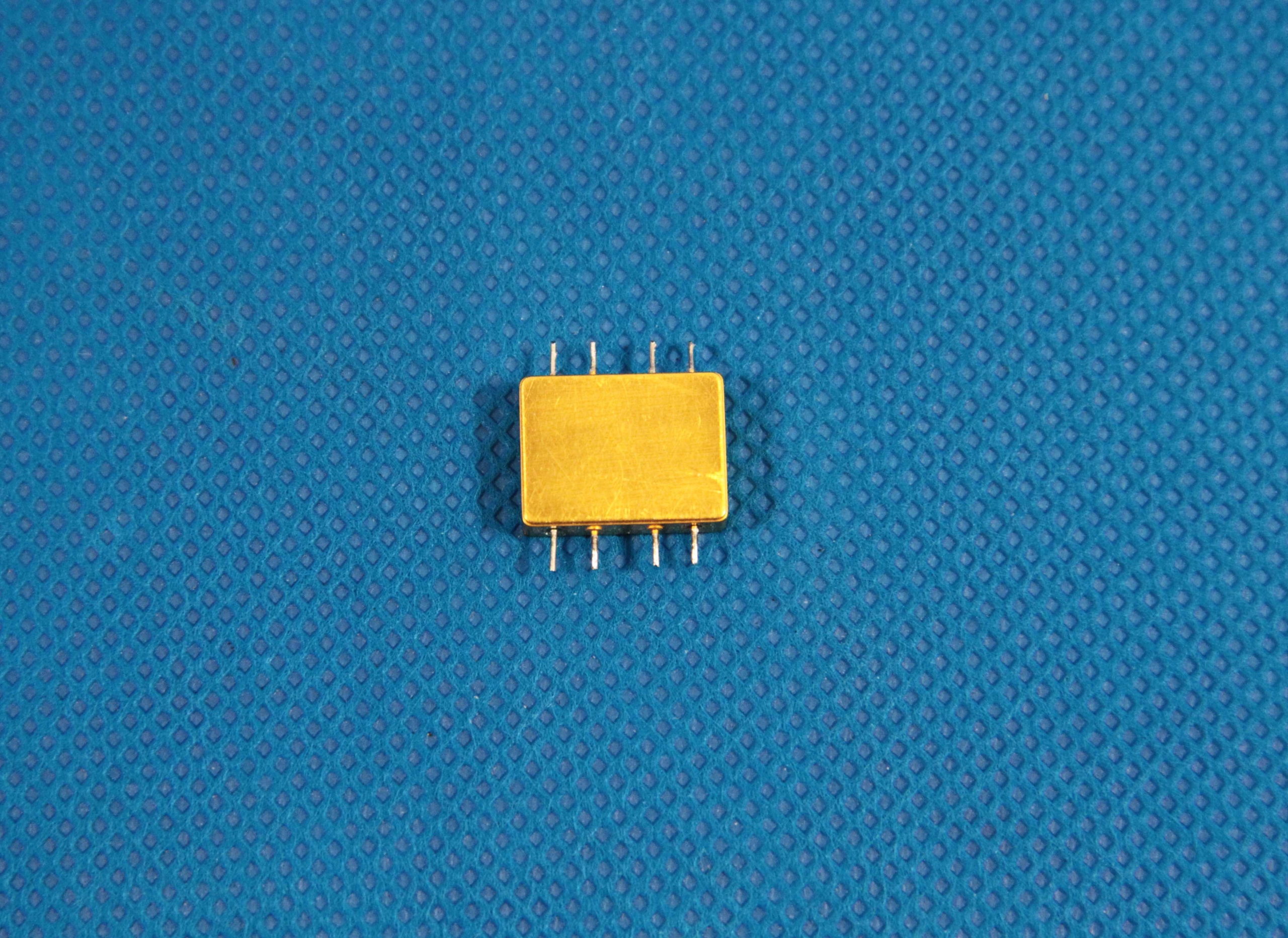

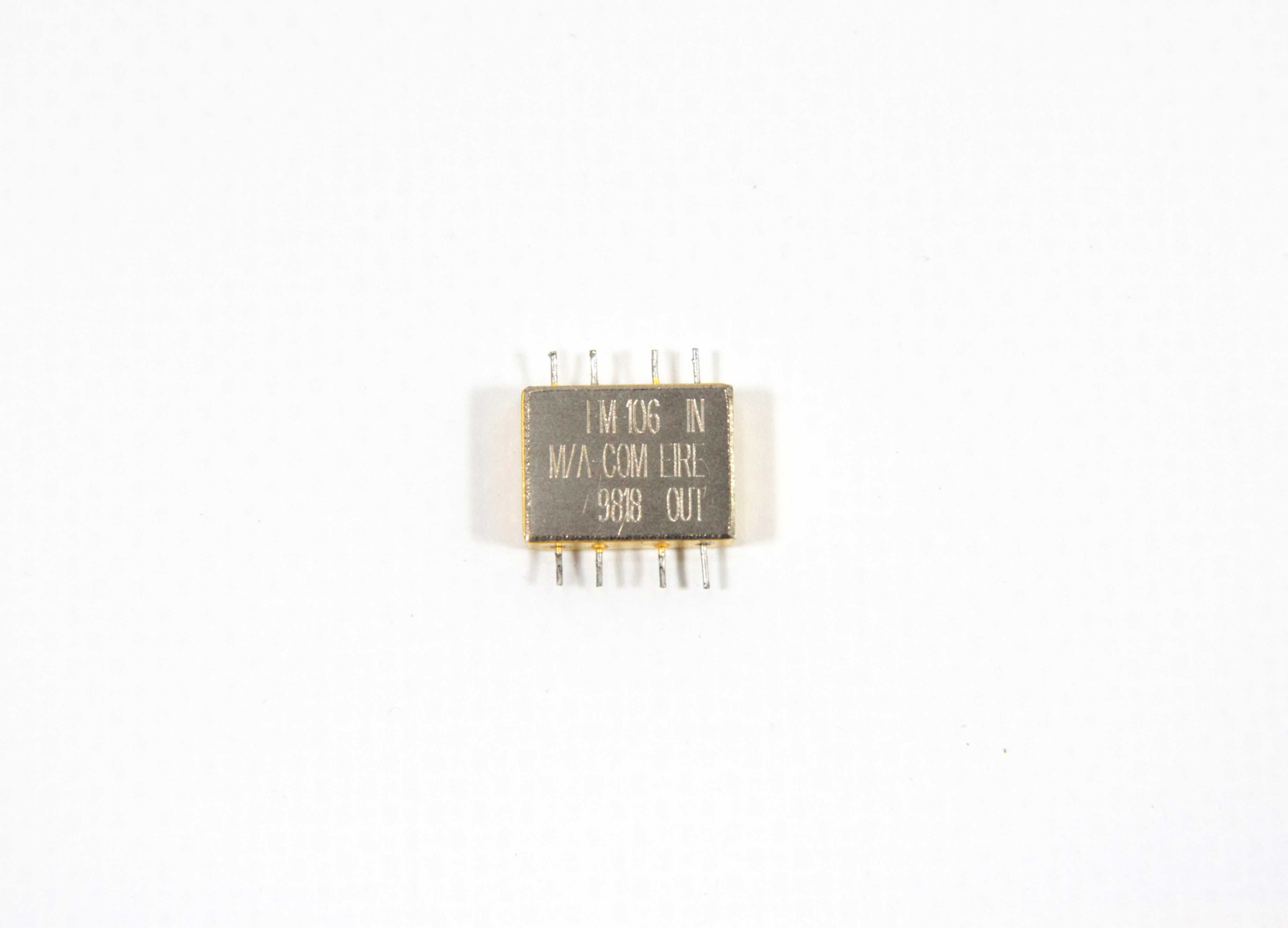

Oferowany podzespół jest sprawny, ma cynowane nóżki.

UWAGA cena katalogowa 640pln/szt.

Udzielamy gwarancji rozruchowej.
