UTG1022X функциональный генератор 20 МГц

Серия UTG1000X отличается высокой точностью и стабильная выходная форма сигнала с разрешением дискретизация 200 мс / С и разрешение 16 бит. Генератор имеет функцию цифровой модуляции аналоговые, т. е. AM, FM, PM, ASK, FSK, PSK, PWM. Помимо создания стандартных сигналов синусоидальная волна, прямоугольник, треугольник, шум, DC и другие, устройство позволяет генерировать до 200 произвольные сигналы. Это экономичный, эффективный, широко используемый генератор функция / произвольная форма волны. Он может генерировать точные, стабильные, чистые выходные сигналы о низкий уровень искажений. Благодаря удобной эксплуатации, отличным техническим показателям и для четкого графического дисплея это области науки,

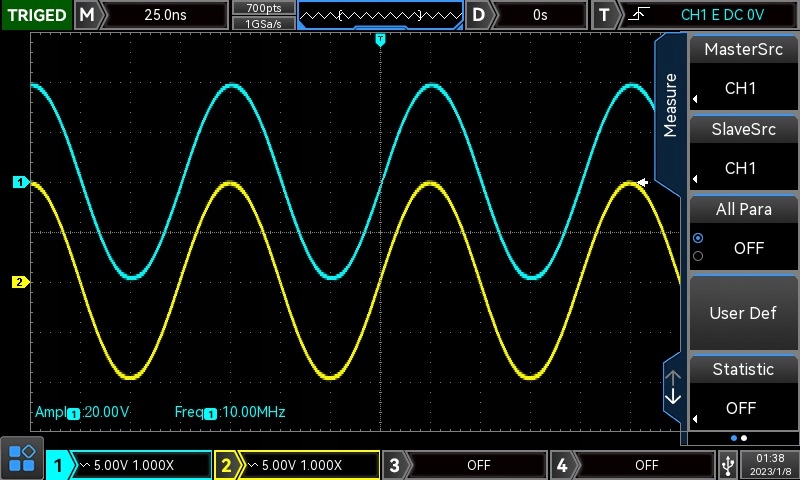

Два независимых канала генератора

Возможность использования одновременно, независимо от 2 канала генератора. Несмотря на высокую частоту, выходную амплитуду все еще можно регулировать в широкий диапазон.

Очень низкий джиттер

Устройство генерирует прямоугольную форму волны до10 МГц с быстрой время нарастания и джиттера менее 200ps. сигнал чистый без дополнительных шумов и искажения.

Высокое отношение сигнал / шум

Большое смещение и небольшой выходной сигнал они обеспечивают более высокое отношение сигнал / шум, превосходящее продукты того же класса.

Встроенный предусилитель мощности 4 Вт (для версии с обозначением PA)

Модель PA он оснащен модулем усилителя мощности, который позволяет усиливать сигнал до 4 Вт. подходит для тестирования устройств с низким энергопотреблением.

Богатая функция генерации сигналов

Помимо создания стандартных сигналов, генератор имеет функцию генерации импульсов тремя различными способами.

Широкий выбор функций модуляции

Устройство обеспечивает возможность генерации аналоговые и цифровые модулированные сигналы: AM, FM, PM, FSK, ASK, PSK, PWM

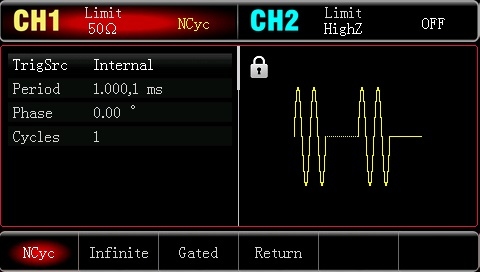

Функция развертки и взрыва

Генератор имеет функцию развертки и взрыва. Развертка частоты возможны двумя способами: линейными и логарифмическими.

Технические параметры

• производитель: UNI-T
• модель: UTG1022X
• полоса пропускания: 20 МГц
• вертикальная выборка: 200MSa/s
• разрешение: 16 бит
• длина пробега: 4kpts
• цветной дисплей 4,3" TFT WVGA (480x272)
• максимальная амплитуда 20Vpp
• особенности модуляции цифровой и аналоговый: AM, FM, PM, ASK, FSK, PSK, PWM
• функция развертки
• 200 функций произвольных генерируемых приложением на ПК
• встроенный усилитель с максимальной мощностью 4 Вт (применимая версия-PA)
• встроенный 7-биотический частотомер
• разъем USB Host oraz USB Device
• генерируемые формы волны: синус, прямоугольник, треугольник, импульс, шум, DC, arb,
• функция BURST
• разрешение регулировки частоты 1 кГц
• питание: 100-240V AC 50Hz
• потребляемая мощность: 20W
• размеры: 316 x 215 x 103 мм
• вес: 2,2 кг

В комплект входит

• 1 х UTG1022X функциональный генератор
• 1 х шнур электропитание
• 1 x USB кабель
• 1 x кабель BNC - BNC
• 1 х BNC кабель - крокодил
