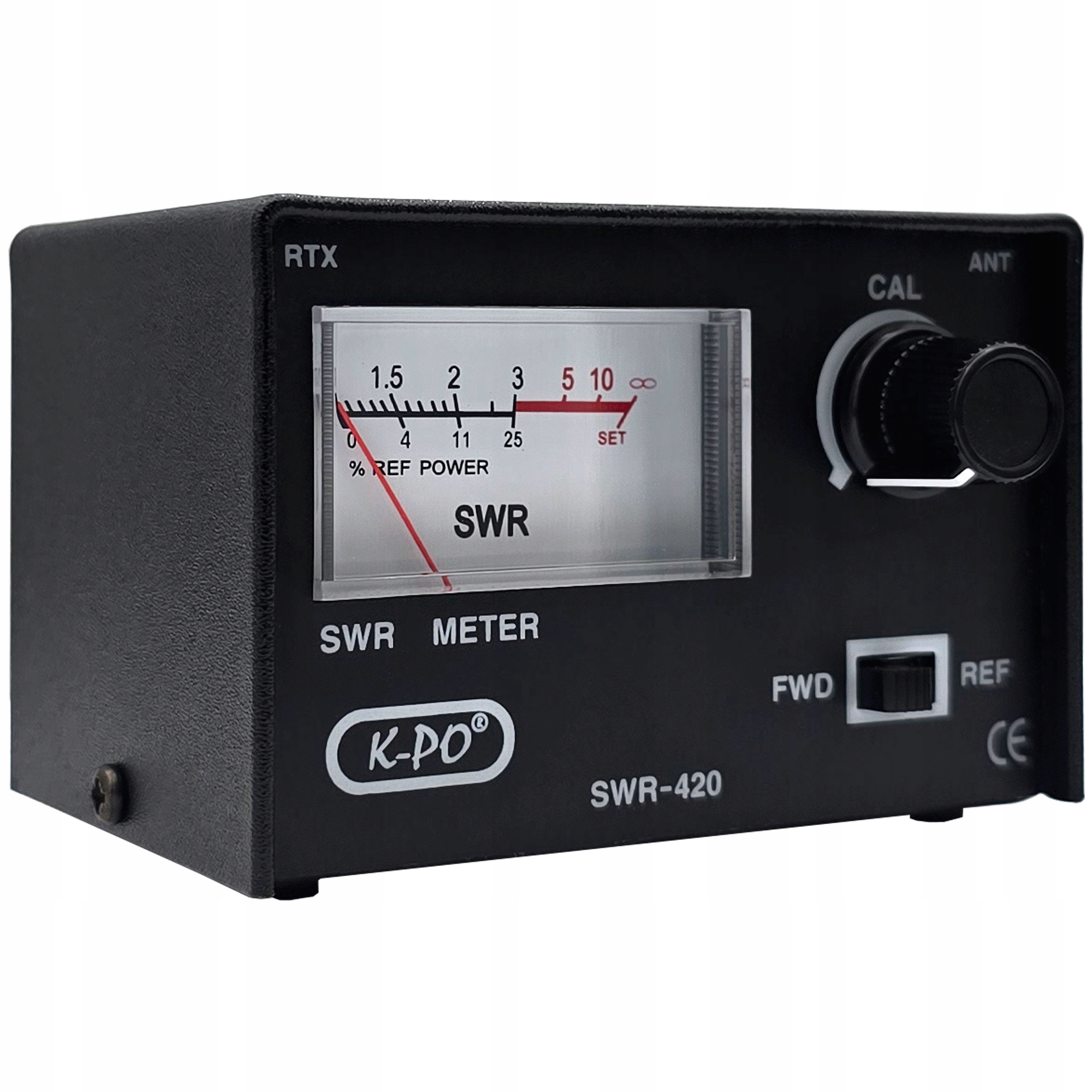

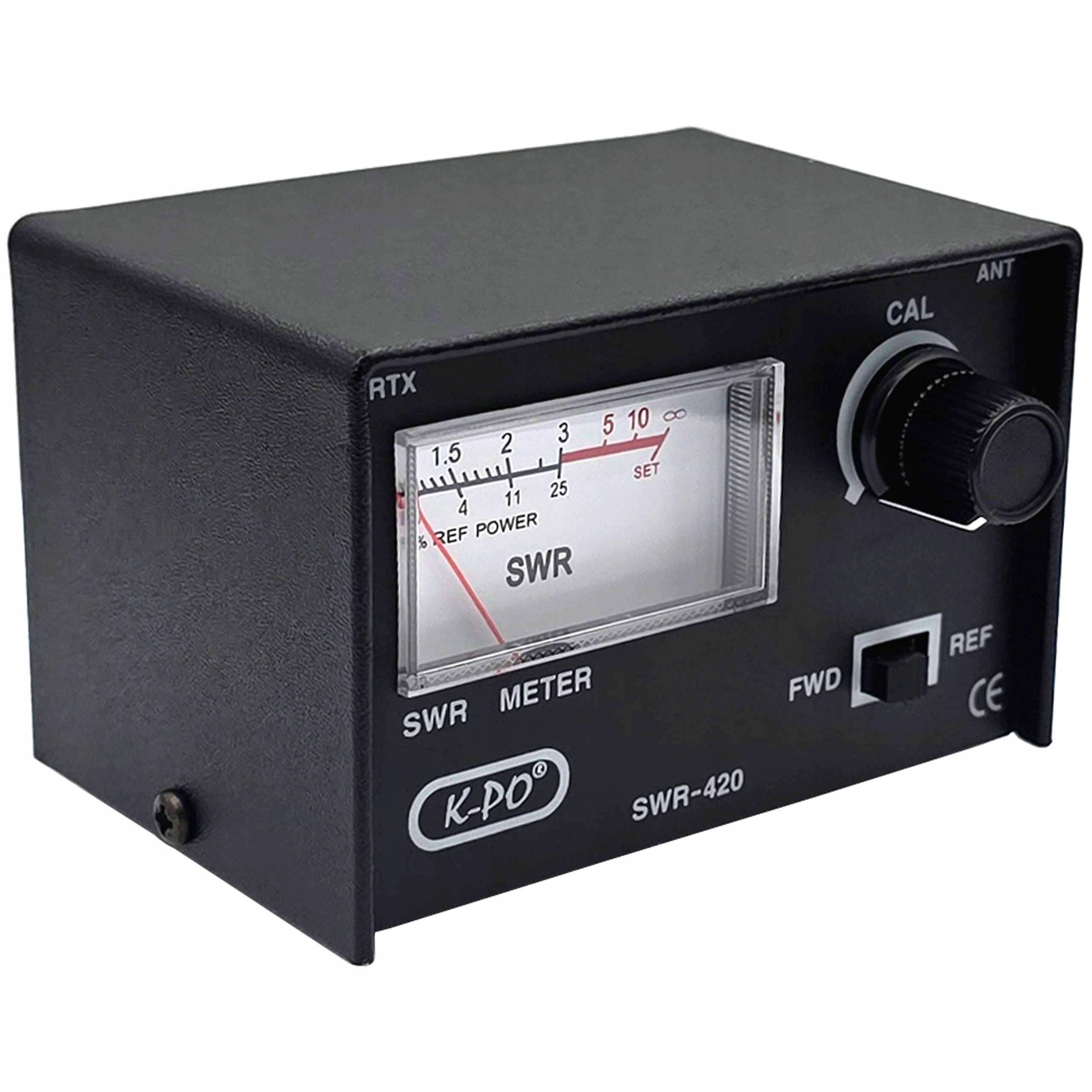

do CB radio reflektometr miernik swr holenderskiej marki K-PO model 420

do CB Radio reflektometr SWR420 to przyrząd służący do pomiaru mocy oraz współczynnika fali stojącej SWR, świadczącego o stopniu elektrycznego dopasowania układu antenowego oraz urządzenia nadawczo - odbiorczego.

Miernik SWR, fachowo reflektometr,  to podstawowe wyposażenie każdego radioamatora, które pozwala zestroić antenę CB oraz kontrolować sprawność instalacji antenowej.

Prosty reflektometr, dzięki któremu dostroisz antenę CB samochodową lub bazową.

Reflektometr SWR420 to zaawansowany technologicznie miernik który dzięki możliwościom pomiarowym oraz nowoczesnej konstrukcji staje się doskonałym narzędziem pracy umożliwiającym pomiar współczynnika fali odbitej SWR w zakresie   od 0 do 100W  umożliwiając zestrojenie każdej anteny na samochodzie do CB RADIA.

Dzięki temu praktycznemu i łatwemu w obsłudze miernikowi ustawienie dobrego odbioru w radioodbiorniku CB nie będzie stanowiło już problemu zarówno dla doświadczonych użytkowników sprzętu CB jak i amatorów.

Specyfikacja:

• zakres częstotliwości pracy: 27 MHz
• błąd pomiaru: do 5%
• złącza: SO-239
• wymiary: 85 x 80 x 58 mm
• waga: ok. 250g

POMIAR WSPÓŁCZYNNIKA SWR

1. Przełącznik znajdujący się w dolnej części panela przedniego reflektometru, ustaw w pozycji FWD.2. W radiu włącz nadawanie i za pomocą pokrętła z prawej strony reflektometru, ustaw wskazówkę na prawej skali oznaczonej SWR tak, by wskazywała pozycję SET (na końcu skali SWR).3. Cały czas nadając, ustaw teraz przełącznik w pozycję REF i odczytaj wartość niedopasowania, czyli współczynnik SWR.4. Przy poprawnie zestrojonej antenie współczynnik SWR powinien mieć najniższą wartość (co najwyżej 1,5) na kanale 20 CB. W miarę oddalania się od kanału 20 SWR powinien osiągać wartości maksymalne na kanałach 1 i 40. Należy pamiętać, że po zmianie kanału należy zawsze przeprowadzić kalibrację, czyli powtórzyć kroki opisane w punktach od 2 do 4. Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 1 i rośnie w miarę zbliżania się do kanału 40, oznacza to, że promiennik anteny jest za długi i należy go skrócić (w zależności od typu anteny poprzez wsunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym skróceniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki opisane w punktach 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 40 i rośnie w miarę zbliżania się do kanału 1, oznacza to, że promiennik anteny jest za krótki i należy go nieco wydłużyć (w zależności od typu anteny poprzez wysunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym wydłużeniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki podane w punktach od 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.
