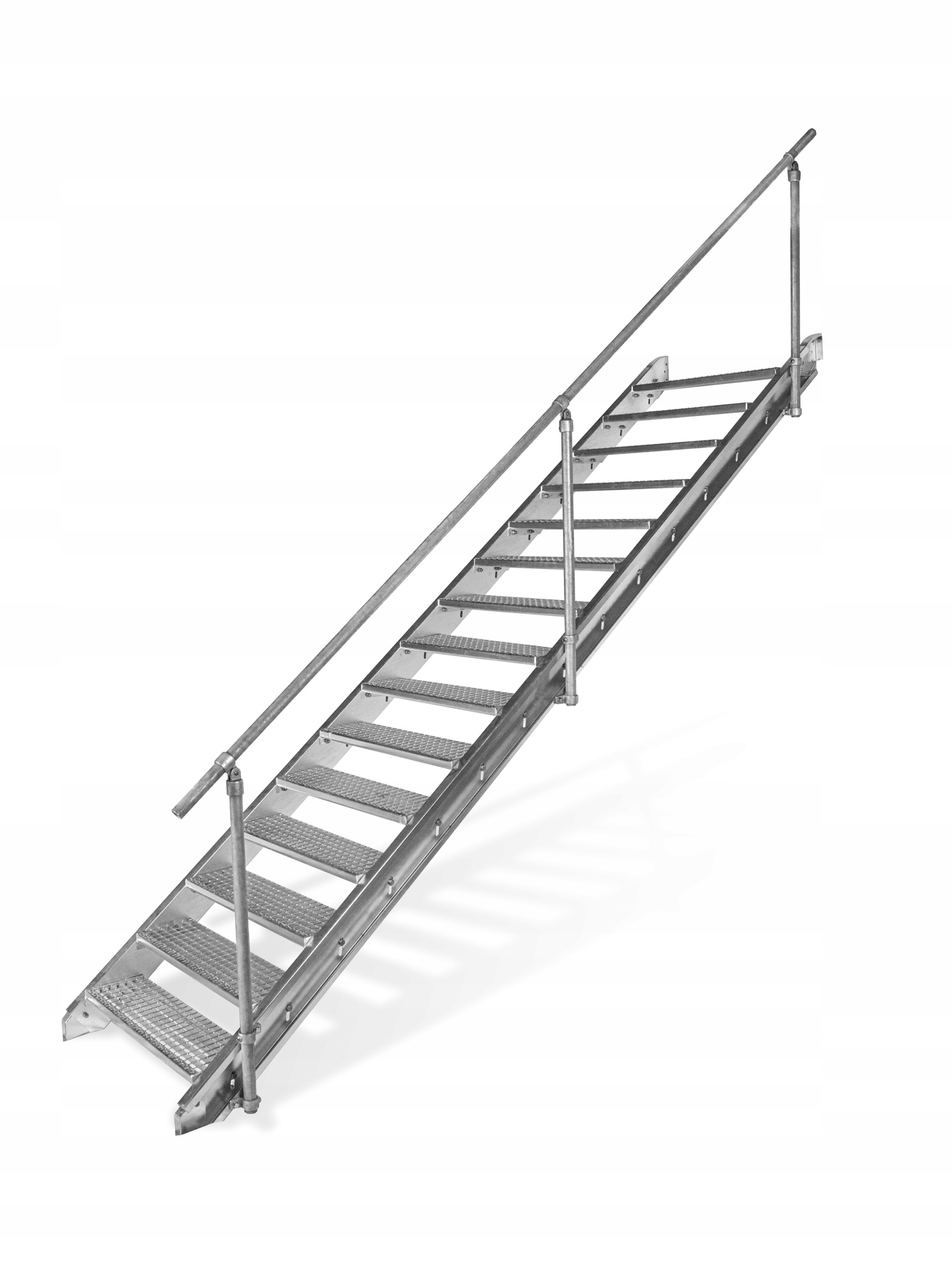

Konstrukcja schodów modułowych do samodzielnego montażu

Self_Step z barierką jednostronną

Najważniejsze atrybuty schodów SelfStep:

✔ Zestaw elementów konstrukcyjnych do budowy schodów zewnętrznych lub wewnętrznych, zarówno w gospodarstwach domowych, jak i w przemyśle.

✔ Oferta dotyczy konstrukcji dla 14 stopni (nie są częścią zestawu!).

✔ Specjalne otwory montażowe stopni pozwalają na regulację nachylenia schodni i są odpowiednie dla wysokości od 224 do 321 cm.

✔ Łatwy montaż przy pomocy podstawowych narzędzi dostępnych w każdym domowym warsztacie.

✔ Nośność schodów wynosi 1680 kg i została potwierdzona badaniami.

✔ Stabilna barierka jednostronna wykonana z rury ocynkowanej. Łączenia żeliwne ze śrubami nierdzewnymi.

✔ Zgodność z normą budowlaną PN-EN 1990 (europejska norma dotycząca projektowania konstrukcji).

✔ Gruba powłoka cynkowa zapewnia ochronę antykorozyjną nawet do 50 lat użytkowania!

✔ Nie wymaga konserwacji, wystarczy zamontować i korzystać z bezpiecznych, estetycznych schodów.

✔ Wykonany z najwyższej jakości stali. Produkt polski.

Ważne: stopnie nie są częścią zestawu. Należy je zakupić na naszych aukcjach lub jako zestaw.

Zestawy widoczne są powyżej opisu.

Skład kompletu SelfStep_14

W skład kompletu wchodzą:

1. belka wsporcza o długości 3920 mm | 2 sztuki (lewa i prawa);
2. stopa dolna - do mocowania konstrukcji do podłoża | 2 sztuki (lewa i prawa);
3. uchwyt łukowy - do mocowania konstrukcji do ściany lub podestu | 2 sztuki;
4. śruba M12x25 mm, DIN933, ocynkowana ogniowo - do mocowania stopni oraz uchwytów dolnych (2) i górnych (3) | 64 sztuki;
5. nakrętka M12 DIN934, ocynkowana ogniowo | 64 sztuki;
6. kotwa mechaniczna M10x80 ze stali nierdzewnej - do montażu uchwytów dolnych (2) lub górnych (3) | 4 sztuki;
7. podkładka M12 DIN125, ocynkowana ogniowo | 128 sztuk;
8. instrukcja montażu;
9. deklaracja zgodności 2.1.

Belki wsporcze oraz uchwyty dolne (2) i górne (3) zostały wykonane z blachy zimnowalcowanej o grubości 3 mm, pochodzącej z europejskiej produkcji (UE). Wszystkie elementy zostały ocynkowane ogniowo. Wyjątkiem jest kotwa mechaniczna, która została wykonana ze stali nierdzewnej.

Ważne: stopnie nie są częścią zestawu. Należy je zakupić na naszych aukcjach lub jako zestaw.

Zestawy widoczne są powyżej opisu.

Montaż konstrukcji

Etapy montażu (wersja uproszczona):

1.       Zamontuj pierwszy i ostatni stopień do belek bocznych pozostawiając lekki luz na śrubach, co pomoże przy mocowaniu kolejnych stopni.

2.       Wykonaj otwory montażowe w ścianie lub konstrukcji podestu. Następnie zamontuj uchwyty łukowe i nasuń konstrukcję. Wykonaj otwory w belkach wsporczych poprzez otwory w uchwycie łukowym. Skręć uchwyty z belkami, pozostawiając lekki luz.

Wykonaj otwory montażowe w podłożu. Następnie nasuń konstrukcję na stopy i zaznacz otwory do nawiercenia. Zakotw stopy do gruntu. Wykonaj otwory w belkach wsporczych poprzez otwory w stopach. Skręć stopy z belkami.

3.       Zamontuj resztę stopni do szyn bocznych i wypoziomuj. Następnie dobrze dokręć wszystkie połączenia.

Do produktu załączona będzie pełna instrukcja montażu.

Instrukcja dostępna jest do pobrania - na końcu opisu produktu.

Dostosuj schody do swoich potrzeb

Belki wsporcze posiadają podłużne otwory do zamocowania stopni. Otwory te ułożone są względem siebie w taki sposób, aby możliwa była regulacja kąta nachylenia stopni, a tym samym konstrukcji, tak by dopasować schody do potrzebnej wysokości. Zakres wynosi od 224 do 321 cm.

Szczegółowe parametry techniczne i wartości dla danego nachylenia znajdziesz niżej, w części "Parametry techniczne".

Bezpieczne i trwałe schody

Konstrukcja schodów SelfStep została przebadana pod kątem nacisków i naprężeń. Wyniki potwierdzają, że produkt jest bezpieczny i trwały.

Nośność całej konstrukcji wynosi minimum 1680 kg.

Wartość ta została obliczona z przyjętym współczynnikiem 1.5, co można zobrazować sytuacją, w której 14 osób o wadze 120 kg jednocześnie podskakuje na każdym ze stopni.

Każdy element został wykonany z najwyższej jakości stali I gatunku, pochodzącej z europejskiej produkcji, co potwierdzają atesty materiałowe.

Jakość i bezpieczeństwo potwierdzone są zgodnością z europejską normą budowlaną - PN-EN 1990 "Podstawy projektowania konstrukcji".

Odporne na każdą pogodę

Wszystkie elementy kompletu zostały ocynkowane ogniowo poprzez zanurzenie w kąpieli cynkowej o temperaturze ponad 400 stopni!

Zgodność normą PN-EN ISO 1461 "Powłoki cynkowe nanoszone na wyroby stalowe i żeliwne metodą zanurzeniową -- Wymagania i metody badań"

Powstała powłoka cynkowa gwarantuje nawet do 50 lat ochrony antykorozyjnej. *dla środowiska o średniej korozyjności C3.

Jest to najlepsza ochrona produktów stalowych na wpływ środowiska:

✔ deszcz,

✔wysokie i niskie temperatury,

✔śnieg,

✔wysokie zanieczyszczenie powietrza.

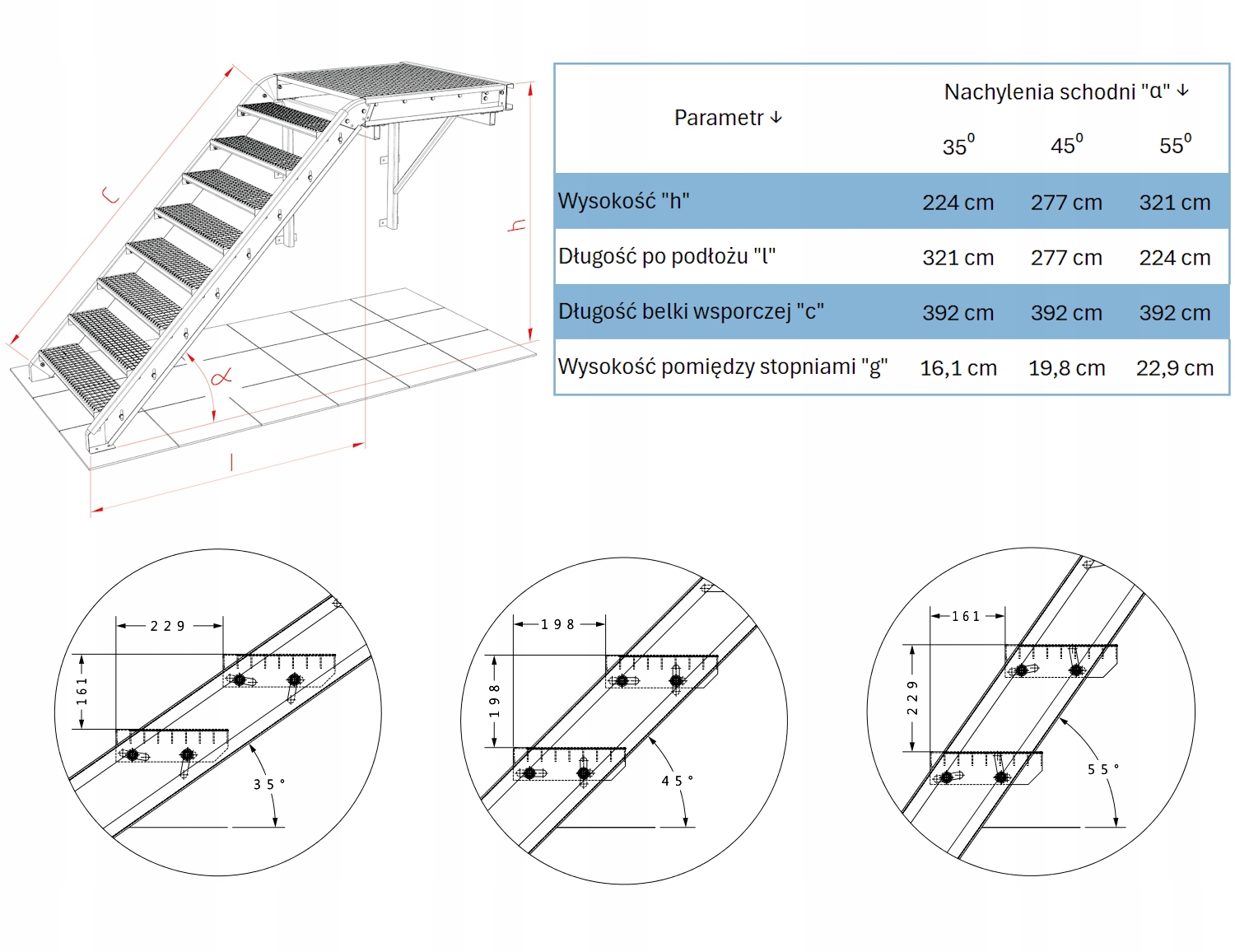

Parametry techniczne schodów

Barierka jednostronna ocynkowana

Ta wersja schodów posiada barierkę jednostronną składającą się grubościennej rury ocynkowanej o średnicy 42,4 mm oraz żeliwnych ocynkowanych uchwytów mocujących.

Konstrukcja barierki jest stabilna i trwała - wszystkie elementy zostały ocynkowane ogniowo.

Skład elementów barierki:

1. Rura ocynkowana ogniowo 42,4 x 2,9 mm w odcinkach: 3 x 1100 mm (słupek) oraz 1 x 3920 mm (pochwyt).
2. Uchwyt z pojedynczym uchem - 6 sztuki - do mocowania słupków do belki wsporczej schodów.
3. Pojedyncze gniazdo wychylne - 3 sztuki - do łączenia pochwytu ze słupkami.
4. Zaślepka żeliwna - 2 sztuki - do zamknięcia otworów na końcach pochwytu.

Montaż barierki

Instalacja barierki jest prosta i intuicyjna.

Skrócona instrukcja montażu:

1. Wykonać pierwszy otwór w belce wsporczej.
2. Nasunąć uchwyt z pojedynczym uchem, wypoziomować i skręcić do belki przy pomocy śruby. Następnie wynikowo wykonać drugi otwór i powtórzyć czynności.
3. Gdy mamy zamontowane słupki nasuwamy pojedyncze gniazda wychylne na pochwyt i mocujemy na słupki.
4. Wszystkie łączenia dokręcamy przy pomocy klucza imbusowego.
5. Zaślepiamy końcowe otwory pochwytu.

Do produktu załączona będzie pełna instrukcja montażu.

Instrukcja dostępna jest do pobrania - na końcu opisu produktu.

Inne wersje schodów SelfStep

Na naszej ofercie znajdują się inne wersje schodów:

✔ z barierką jednostronną, bez rury środkowej ;

✔ z barierką jednostronną, z rurą środkową ;

✔ z barierką dwustronną, bez rury środkowej ;

✔ z barierką dwustronną, z rurą środkową ;

✔ z podestem na kątownikach wsporczych ;

✔ z podestem na słupach wsporczych ;

Przeznaczenie

Konstrukcja SelfStep jest uniwersalna i może zostać użyta zarówno w budynkach mieszkalnych i gospodarczych, jak i w przemysłowych.

Przykłady zastosowania:

• schody zewnętrzne w budynkach gospodarczych ;
• schody zewnętrzne w budynkach mieszkalnych ;
• dostęp na antresolę / balkon / taras ;
• wejście na podest roboczy ;
• zejście do kanału naprawczego ;
• zejście do ziemianki ;
• zejście do piwnicy ;
• część ciągu komunikacyjnego w zakładzie produkcyjnym.
