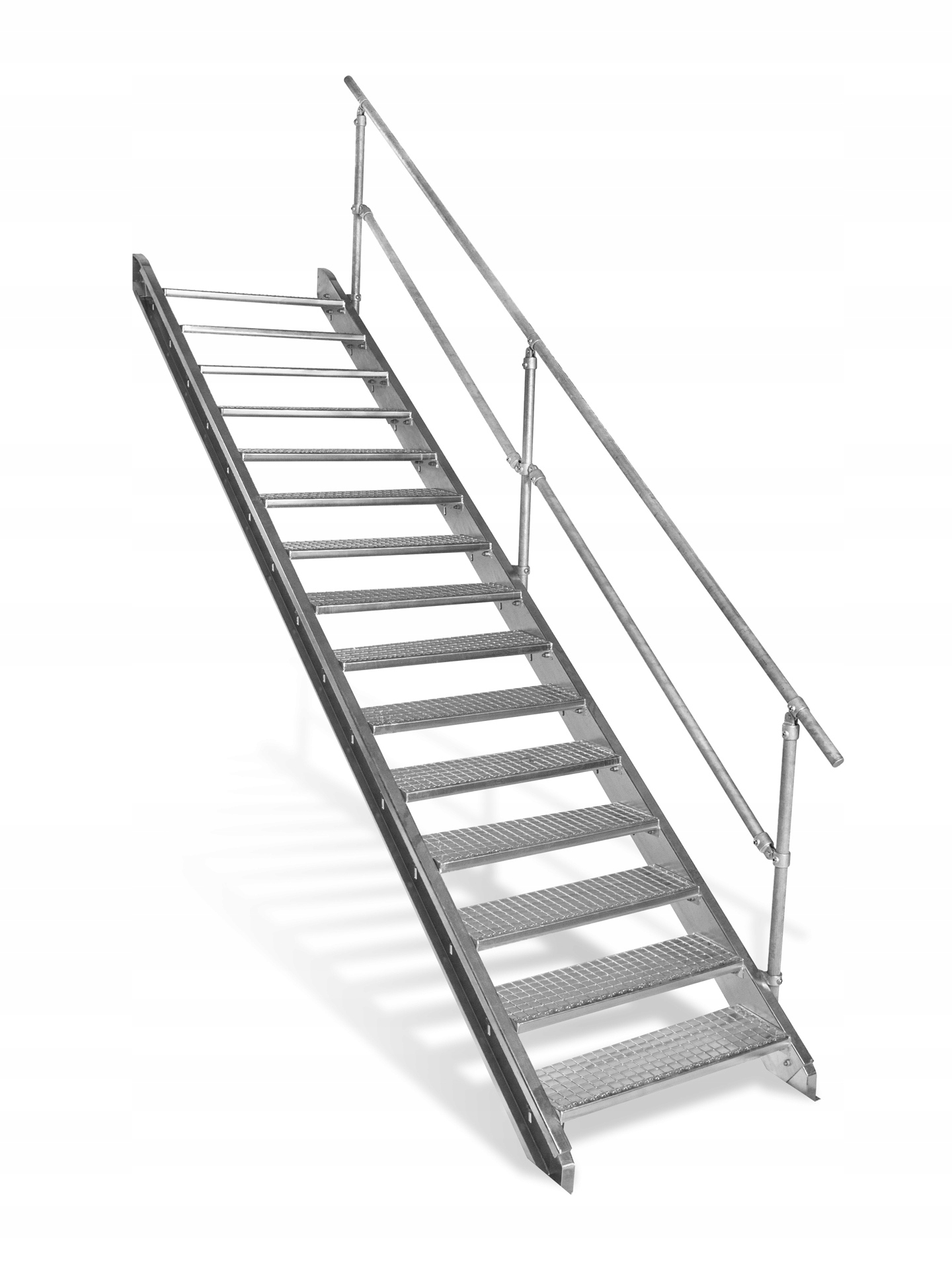

Конструкция модульной лестницы

Самые важные атрибуты лестницы SelfStep:

✔ Набор строительных блоков для строительства наружные или внутренние лестницы, я подумаю.

✔ Предложение применимо к конструкции для 17 градусов (не входит в состав - я не знаю.).

✔ Специальные монтажные отверстия ступеней позволяют регулировать наклон ступеней и подходит для роста от 273 до 389 см.

✔ Простая установка с помощью основные инструменты, доступные в любой домашней мастерской.

✔ Грузоподъемность лестницы 2040 кг и была подтверждена исследованиями.

✔ Соответствие строительному стандарту PN-EN 1990 (европейский стандарт проектирования конструкций).

✔ Толстое цинковое покрытие обеспечивает защиту от коррозии до 50 лет использования!

✔ Не требует обслуживания, просто установите и используйте безопасную, эстетичную лестницу.

✔ Изготовлен из сталь высшего качества. Польский продукт.

Важно: оценки не являются частью набора. Их необходимо приобрести на наших аукционах или в виде набора.

Наборы видны выше описания.

Состав набора SelfStep_17

В комплект входят:

1. опорная балка длиной 4760 мм | 2 штуки (левая и права);

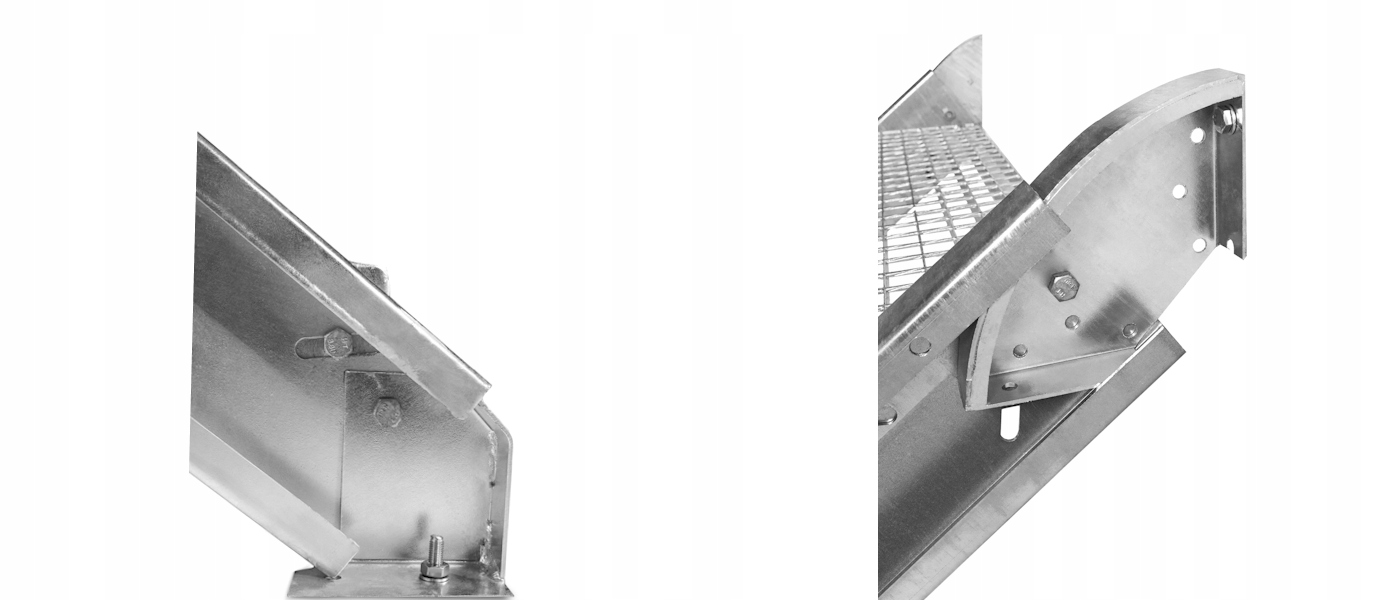

2. нижняя ножка - для крепления конструкции к Земле | 2 шт. (левая и права);
3. арочный кронштейн-для крепления конструкции к стене или площадке | 2 искусства;
4. винт M12x25 mm, DIN933, оцинкованный горячим способом - для крепления ступеней и ручек нижний (2) и верхний (3) / 76 шт.;
5. гайка M12 DIN934, оцинкованная горячим способом | 76 искусства;
6. механический анкер M10x80 из нержавеющей стали - для установки нижних кронштейнов (2) или верхний (3) / 4 шт.;
7. шайба M12 DIN125, оцинкованная горячим способом | 152 искусства;
8. инструкция по монтажу;
9. декларация соответствия 2.1.

Опорные балки они были изготовлены из холоднокатаного листа толщиной 4 мм, а нижние (2) и верхние (3) ручки-из листового металла холоднокатаной толщиной 3 мм, полученной из европейского производства (ЕС). Все элементы они были оцинкованы горячим способом. Исключением является механический анкер, который был изготовлен из стали стали.

Важно: оценки не являются частью набора. Их необходимо приобрести на наших аукционах. или как набор.

Наборы видны выше описания.

Монтаж конструкции

Этапы сборки (упрощенная версия):

1. первая и последняя ступени для боковых балок, оставляя небольшой зазор на болтах, что поможет при закрепление последовательных ступеней.

2. в стене или конструкции платформы. Затем установите арочные ручки и наденьте конструкцию. Выполнить отверстия в опорных балках через отверстия в арочном держателе. Скрутите ручки с балками, оставляя легкий провисание.

Сделайте монтажные отверстия в земле. Затем наденьте конструкцию на ноги и отметьте отверстия для сверления. Закрепите ноги на земле. Сделайте отверстия в опорных балках через отверстия в ногах. Скрутите ноги с балками.

3. Установите остальные ступени на боковые направляющие и выровняйте. Затем хорошо затяните все связи.

К изделию прилагается полная инструкция по монтажу.

Инструкция он также будет отправлен в формате pdf по электронной почте.

Настройте лестницу в соответствии с вашими потребностями

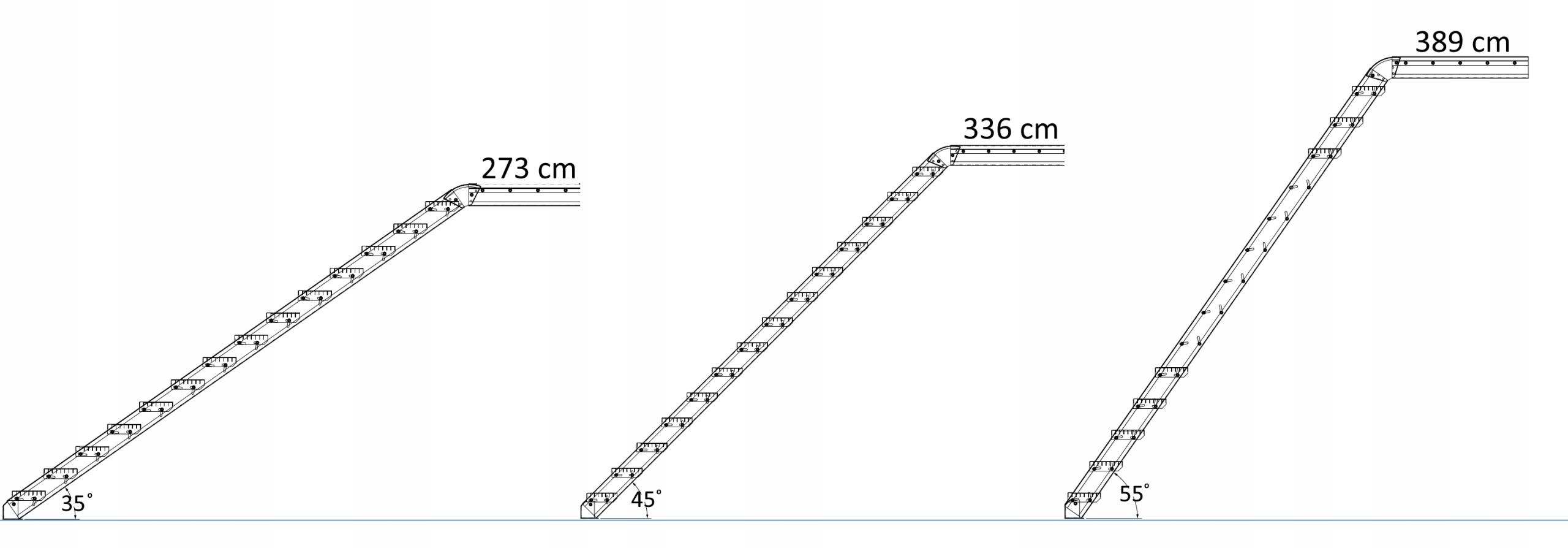

Опорные балки имеют продольные отверстия для крепления ступеней. Эти отверстия расположены относительно таким образом, чтобы можно было регулировать угол наклона градусов и, таким образом, конструкция, чтобы приспособить лестницу к необходимой высоте. Диапазон составляет от 273 до 389 см.

Подробные технические параметры и значения для данного уклона вы найдете ниже, в части "технические параметры".

Безопасная и прочная лестница

Конструкция лестницы SelfStep была проверена на давление и напряжение. Успеваемость они подтверждают, что продукт это минимум 2040 кг.

Это значение было рассчитано с принятым коэффициентом 1.5, что можно изобразить ситуацию, когда 17 человек весом 120 кг одновременно подпрыгивают на каждом из градусов.

Каждый элемент был изготовлен из высококачественной стали и марки, из европейского производства, что подтверждается материальными сертификатами.

Качество и безопасность подтверждена соответствием европейскому строительному стандарту-PN-EN 1990 "Основы структурного проектирования".

Всепогодный

Все компоненты комплекта были оцинкованы горячим способом погружение в цинковую ванну с температурой более 400 градусов!

Соответствие стандарту PN-EN ISO 1461 Требования и методы исследования"

Полученное цинковое покрытие гарантирует до 50 лет защиты антикоррозийная. * для среды со средней коррозионной стойкостью C3.

Это лучшая защита стальные изделия на воздействие окружающей среды:

✔ дождь,

✔высокий и низкий температура,

✔снег,

✔высокое загрязнение воздуха.

Технические параметры лестницы

Назначение

Конструкция SelfStep универсальна и может использоваться как в жилых, хозяйственных и промышленных зданий.

Примеры применение:

• наружные лестницы в хозяйственных постройках ;
• наружные лестницы в многоквартирных домов ;
• доступ на мезонин / балкон / терраса ;
• вход на площадку рабочий ;
• спуск в ремонтный канал ;
• спуск в землянку ;
• спуск к подвал ;
• часть линии связи на производственном объекте

Другие версии лестницы SelfStep

✔ с односторонним барьером, без центральной трубы ;

✔ с односторонний барьер, с центральной трубой ;

✔ с двусторонним барьером, без центральной трубы ;

✔ с двусторонним барьером, с центральной трубой ;

✔ с площадкой на опорных углах ;

✔ с платформой на опорных столбах ;
