Магнитометр магнитный кодировщик AS5600 12bit 3.3 V

Magnetometr AS5600 to cyfrowy moduł potrafiący wykryć kąt obrotu na podstawie zmian pola magnetycznego. Dzięki temu możemy ustalić dokładnie bezkontaktowo kąt obrotu oraz kierunek - zgodnie z ruchem wskazówek zegara lub przeciwnie. Moduł domyślnie zaprogramowany jest na pracę w zakresie od 0 do 360°, ale jest możliwe ustawienie własnego zakresu między 18 a 360°. Odczyt możemy realizować na dwa sposoby przez komunikacje protokołem I2C lub jako sygnał PWM. Pomiar otrzymujemy z bardzo wysoką dokładnością 12-bit.

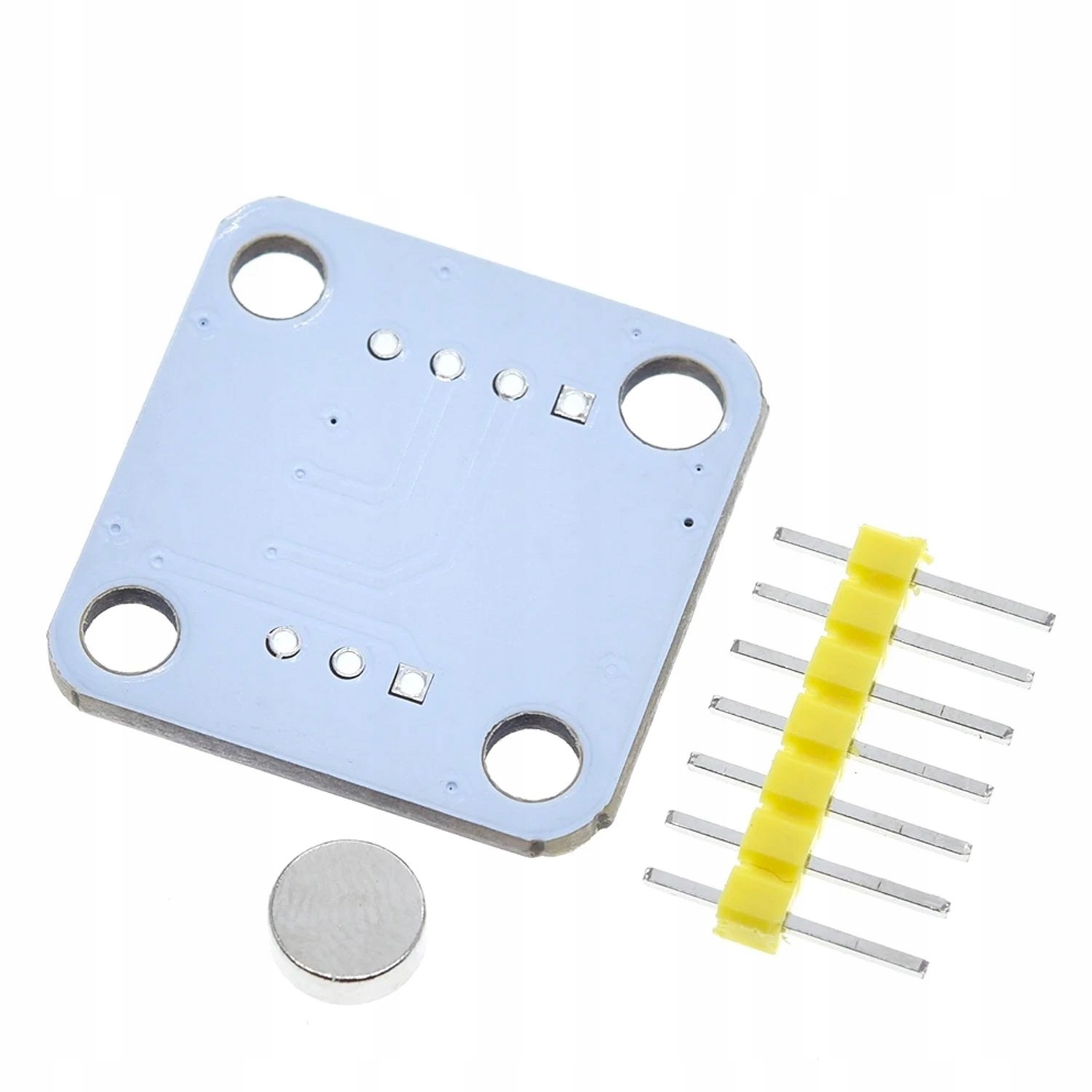

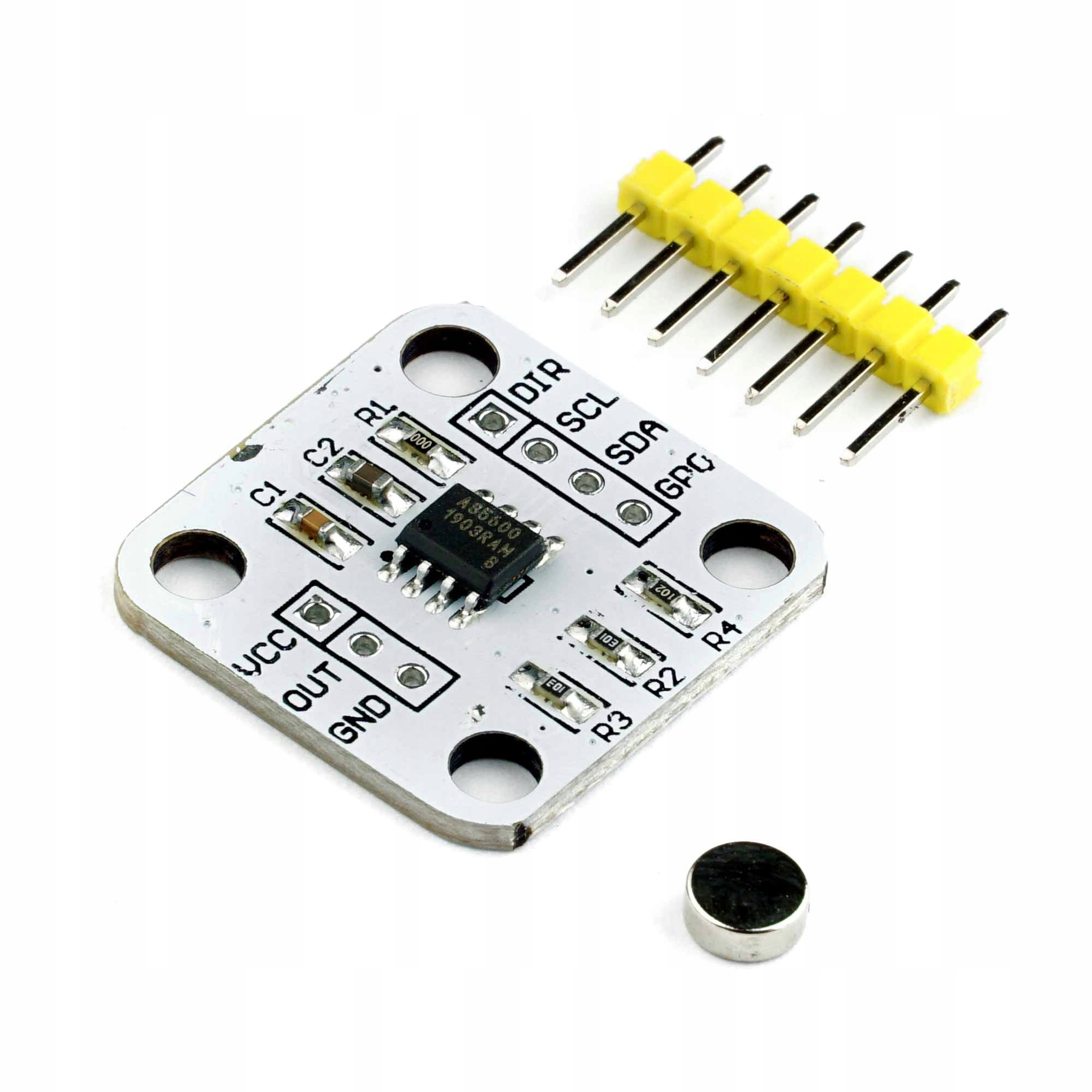

W zestawie magnes oraz goldpiny.

Opis wyprowadzeń:

• VCC - 3.3V DC
• GND - masa
• OUT - wyjście sygnału PWM
• DIR - gdy podłączony do GND to na wyjściu (OUT): wartość wzrasta wraz z rotacją zgodną z ruchem wskazówek zegara, jeśli podłączymy do VCC to wzrasta w ruchem przeciwnym do wskazówek zegara
• SCL - komunikacja I2C
• SDA - komunikacja I2C
• PGO - programowanie zakresu

Specyfikacja:

• Model: AS5600
• Typ: magnetometr
• Napięcie zasilania: 3.3V
• Protokoły komunikacji: I2C, PWM
• Wskazanie kierunku obrotu: CW, CCW
• Zakres pomiaru: 0° do 360°
• Rozdzielczość pomiaru na wyjściu: 12bit
• wymiary 23mm x 23mm

Magnetometr enkoder magnetyczny AS5600 12bit 3.3V
