Miernik Woltomierz i Amperomierz 0-100V Bocznik 10A 4 cyfry 0,28''

Woltomierz 0-100V i amperomierz 10A z bocznikiem

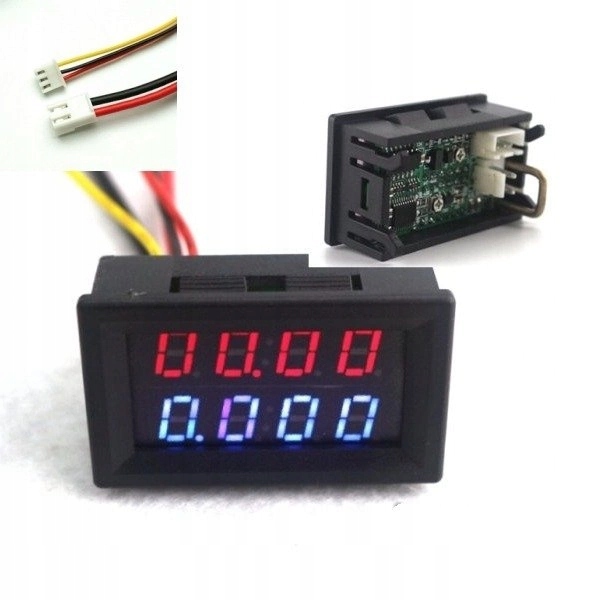

Uniwersalny miernik panelowy z wbudowanym bocznikiem. Cyfrowy woltomierz mierzy w zakresie od 0 do 100V a amperomierz od 0 do 10A. Wartości wyświetlane są na tym samym ekranie z dokładnością do 4 cyfr.

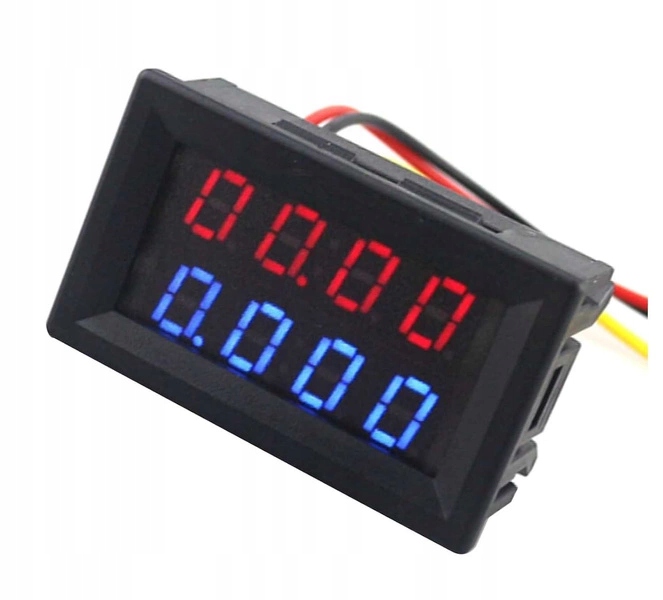

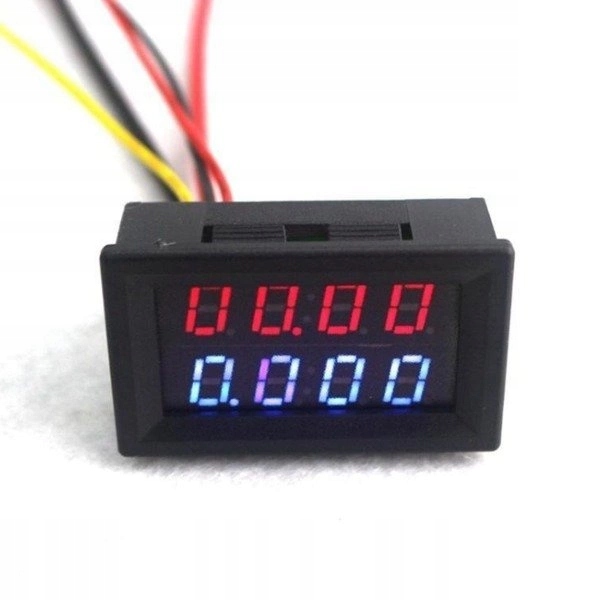

Kolor czerwony wskazuje wynik z woltomierza, a niebieski z amperomierza.

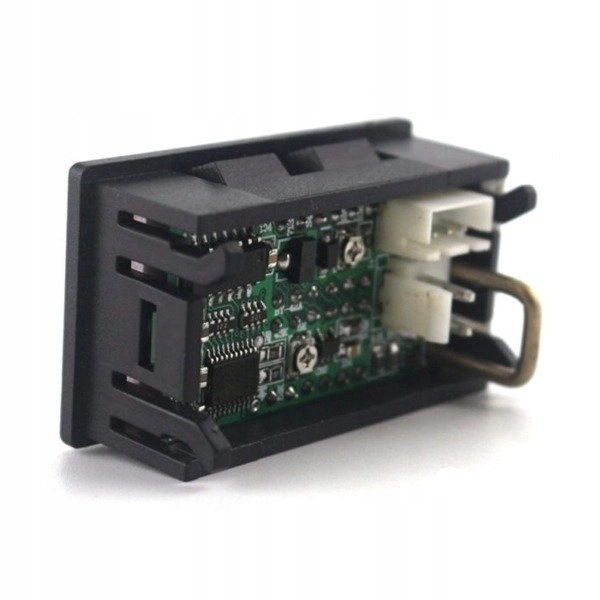

Miernik posiada dwa potencjometry, aby można było dokonać kalibracji wskazań wartości woltomierza jak i skalibrować wartość wskazań prądu. Jeżeli miernik i odbiornik zasilane są z jednego źródła nie należy podłączać czarnego przewodu zasilającego z 3-pinowego złącza.

Wygodny sposób na wykonanie własnego miernika w swoim urządzeniu.

Dane techniczne

• Napięcie zasilania miernika: DC 4,5V - 30V
• Pomiar prądu: 0-10A DC
• Pomiar napięcia: 0-100V DC
• Wielkość cyfr: LED 0,28"
• Częstotliwość odświeżania 500 ms /1 pomiar
• Dokładność pomiaru: 1%
• Temperatura pracy -10* do 65*C wymiary 48 x 29 x 28 mm
• Wymiary otworu montażowego: 45 x 26 mm

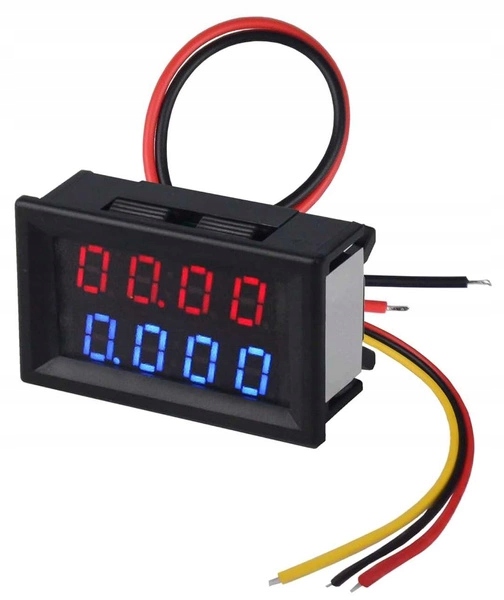

Wyprowadzenia przewodów

Cienkie przewody:

• czerwony - zasilanie miernika (max 30V)
• czarny - masa zasilania GND
• żółty - pomiar napięcia.

Przy zasilaniu do 30V można złączyć z cienkim czerwonym.

Przy zasilaniu powyżej 30V odseparować i podłączyć wyłącznie do odbiornika.

Grube przewody:

• czarny wejście bocznika - pomiar prądu
• czerwony wyjście bocznika - pomiar prądu

UWAGA !!! Jeśli amperomierz po podłączeniu zasilania bez obciążenia wskazuje jakieś wartości, należy zewrzeć kawałkiem przewodu lub pęsetą dwa punkty, w celu wykonania jego kalibracji.
