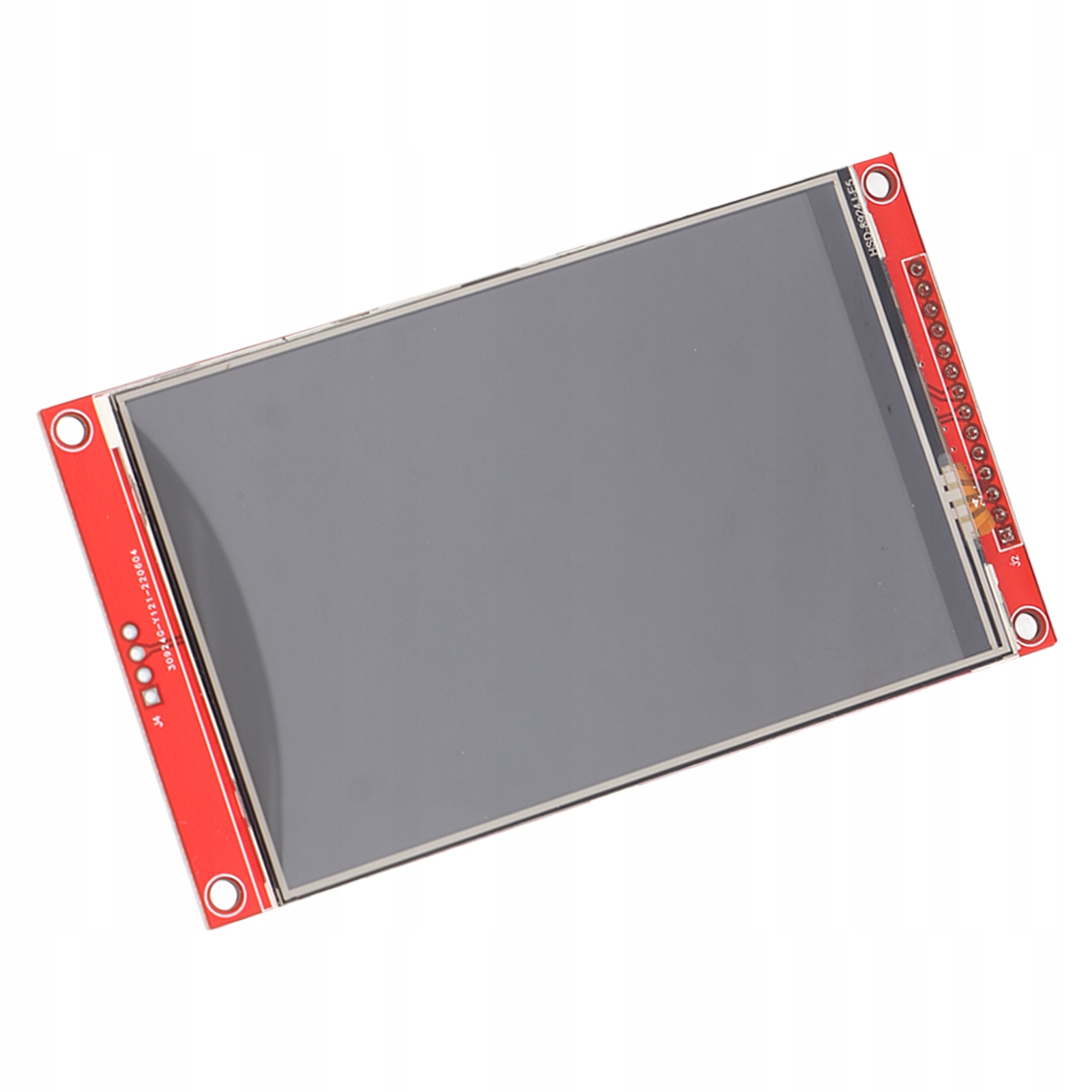

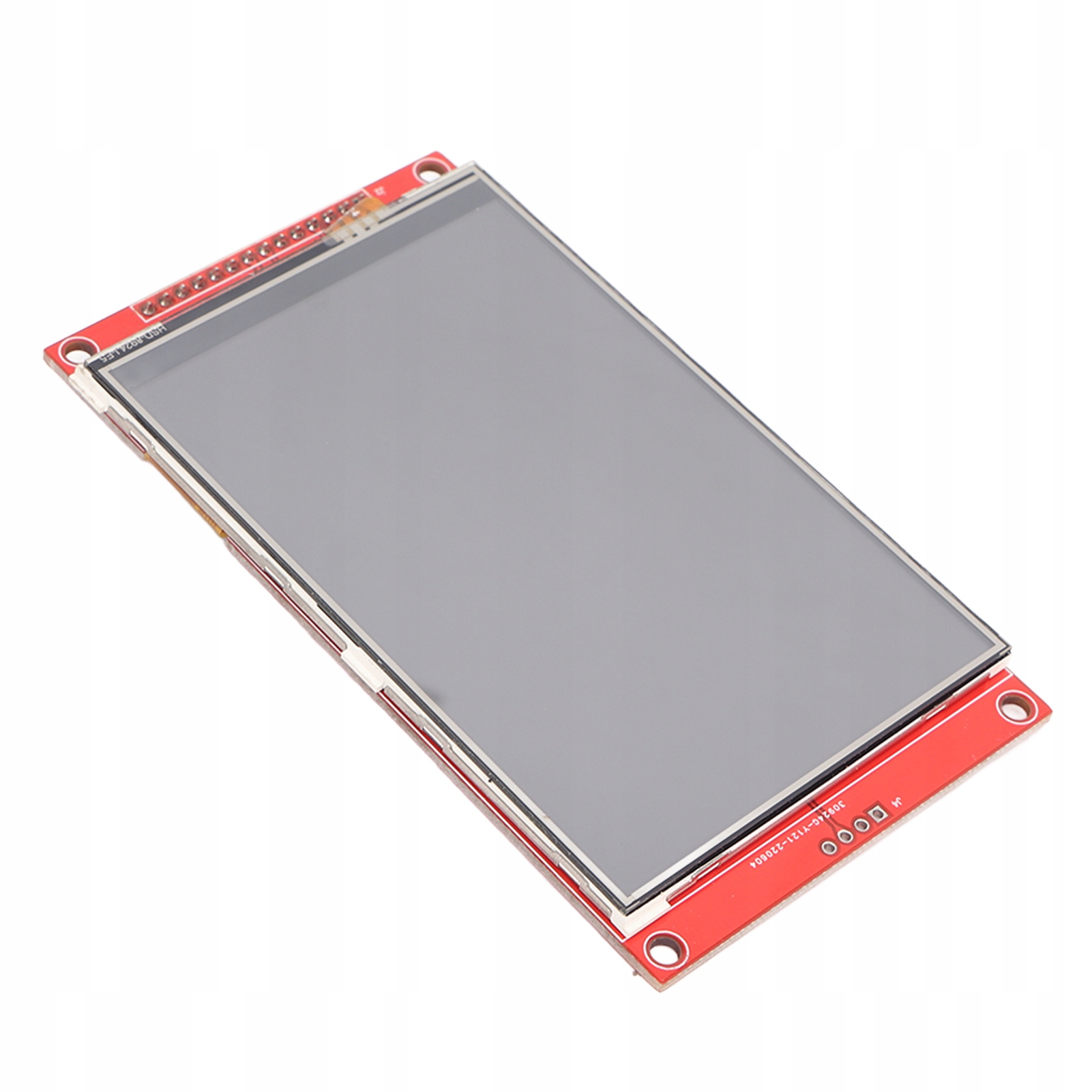

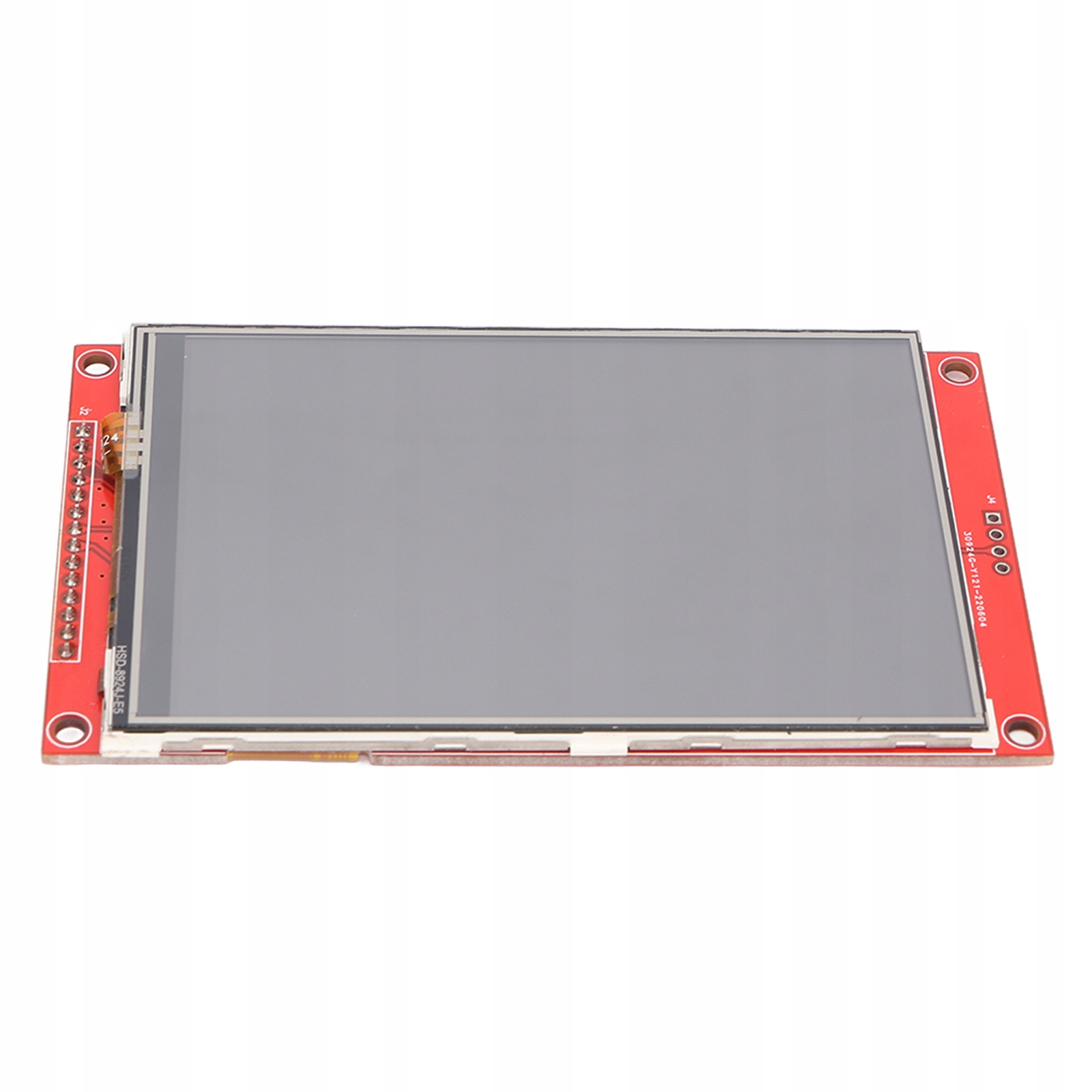

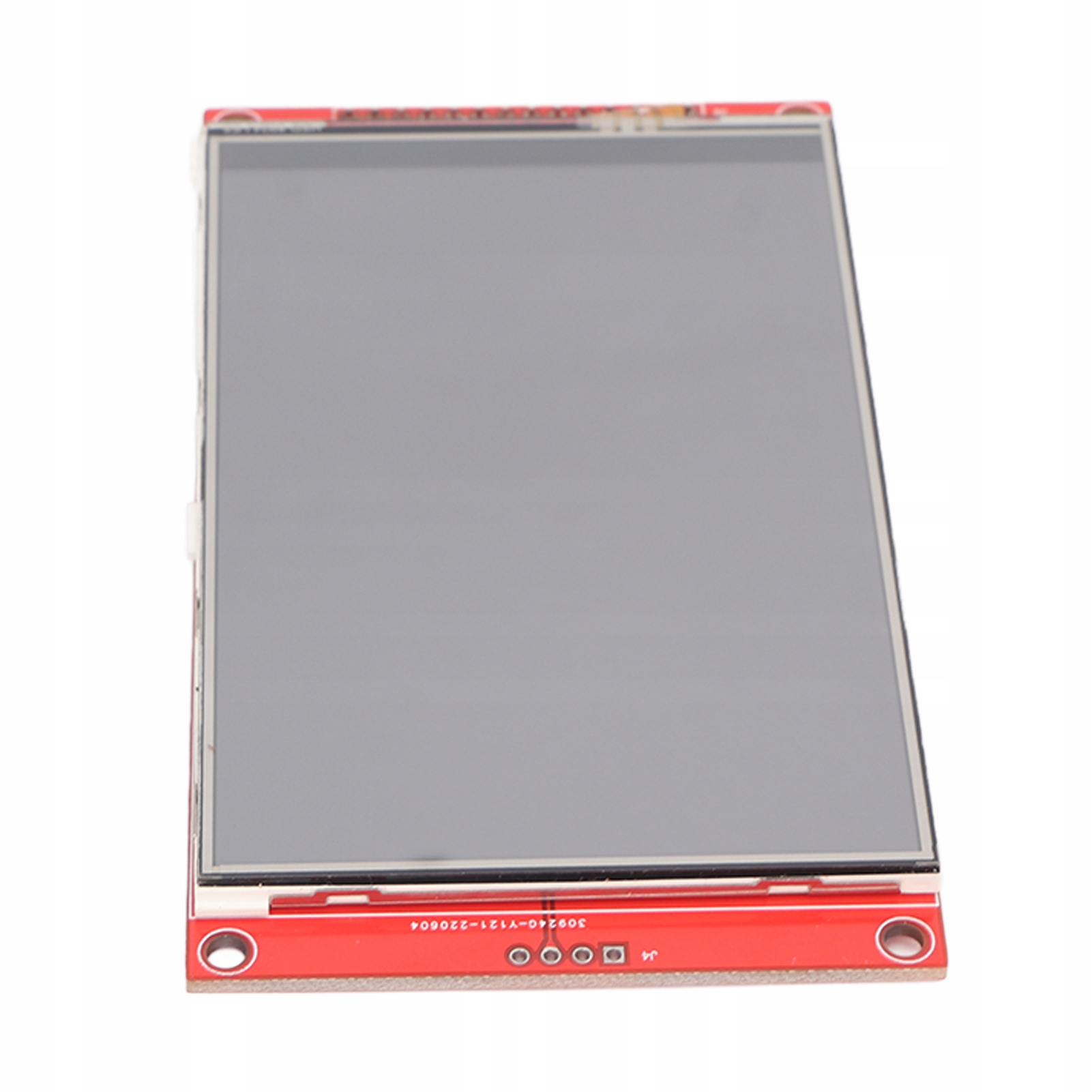

4-calowy moduł wyświetlacza TFT LCD Sterownik ILI9488 14-pinowy moduł wyświetlacza szeregowego z ekranem dotykowym 480x320 HD SPI

Cecha:

1. Z opcjonalną funkcją dotykową: Ten 4,0-calowy moduł LCD ma rozdzielczość HD 480x320 z opcjonalną funkcją dotykową.

2. Magistrala szeregowego interfejsu peryferyjnego: W przypadku korzystania z szeregowego interfejsu peryferyjnego do podświetlenia wyświetlacza potrzeba tylko kilku wejść/wyjść.

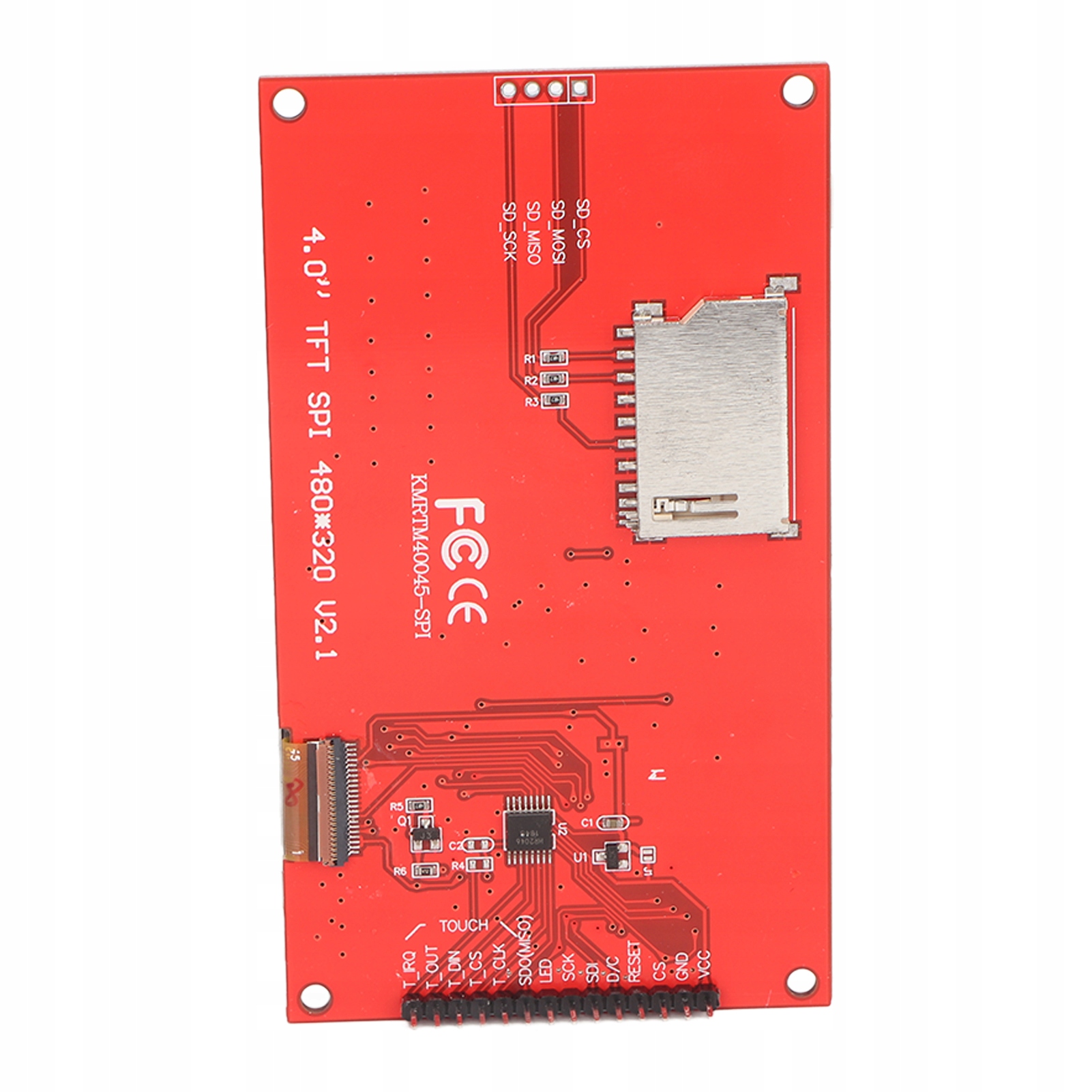

3. Gniazdo karty pamięci: Wyposażone w gniazdo karty pamięci, można łatwo rozszerzyć eksperyment i zapewnić bogaty przykładowy program.

4. Praktyczne: ten wielofunkcyjny moduł LCD może być używany do innych funkcji wyświetlania za pośrednictwem linii przesyłowych sygnału.

5. Oszczędność energii: Zgodność z napięciem roboczym 3,3–5 V, zapewnia niskie zużycie energii i oszczędność energii.

Specyfikacja:

Typ artykułu:4-calowy moduł wyświetlacza TFTLCD

Materiał produktu: TFT

Układ sterownika: ILI9488

Rozdzielczość: 480x320 px

VCC: Zasilanie wejściowe 3,3–5 V

GND: Masa zasilania

CS: Wybór układu LCD

RESETUJ: Reset LCD

DC: Wybór danych poleceń magistrali LCD

SDI(MOSI): Wejście danych magistrali wyświetlacza LCD SPI

SCK: Sygnał zegara magistrali wyświetlacza LCD SPI

LED: Sterowanie podświetleniem LCD (wysoki poziom oświetlenia)

SDO(MISO): Wejście danych magistrali wyświetlacza LCD SPI

T CLK: Sygnał zegarowy magistrali SPI panelu dotykowego

T CS: Panel dotykowy Wybór układu magistrali SPI

T DIN: Panel dotykowy Wejście danych magistrali SPI

T DO: Wyjście danych magistrali SPI panelu dotykowego

T IRQ: Panel dotykowy przerywa sygnał IRQ

Lista pakietów:

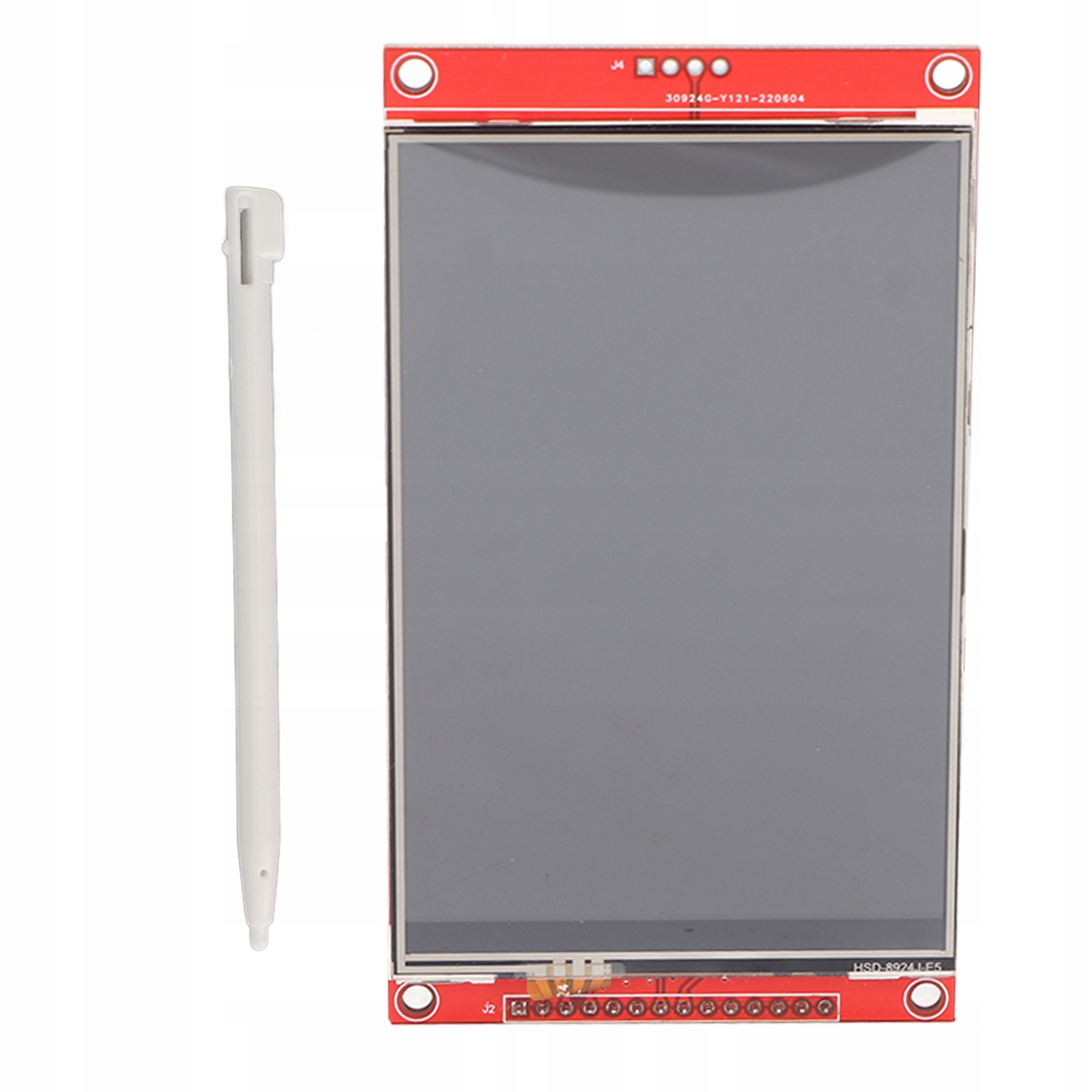

1 x moduł ekranu LCD

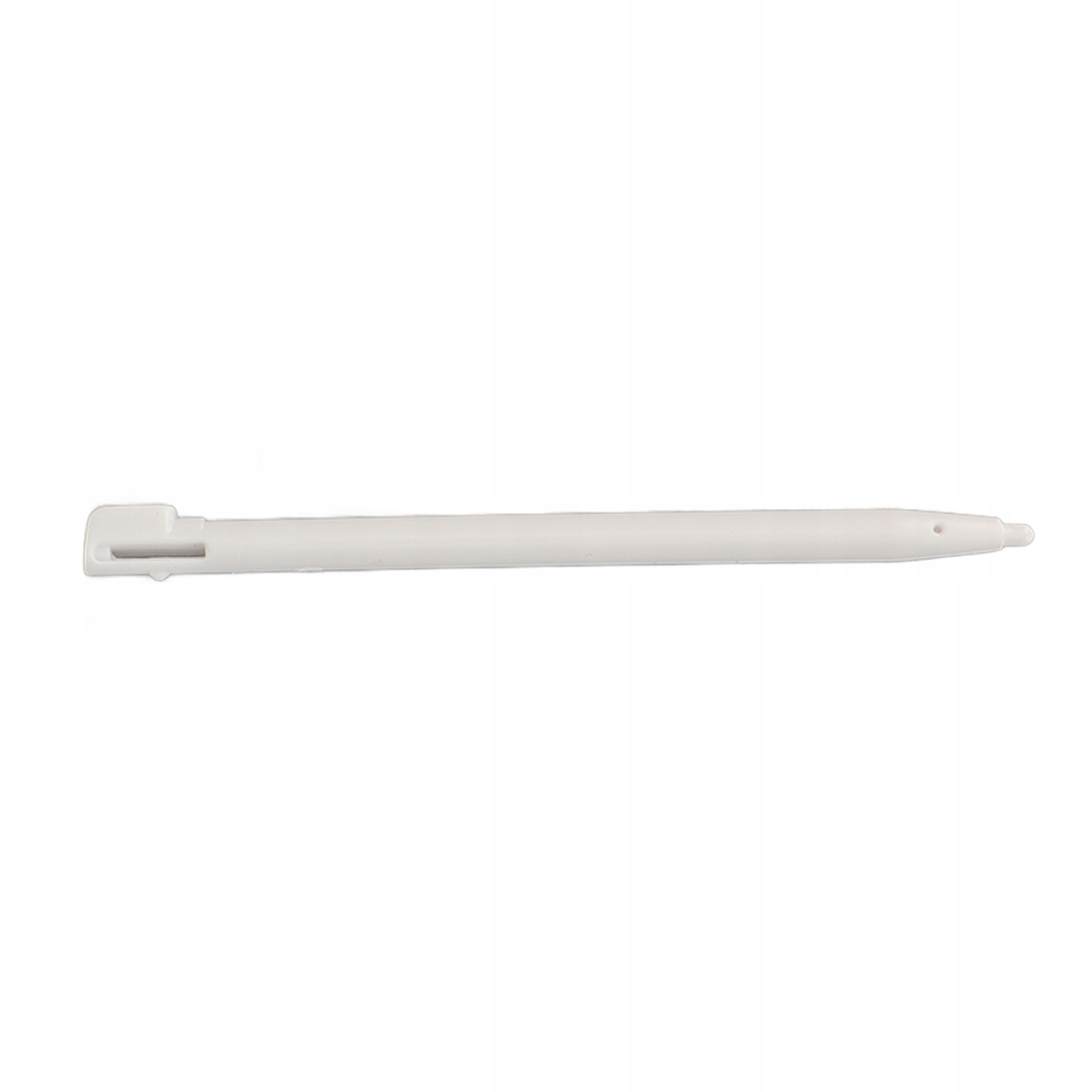

1 x rysik
