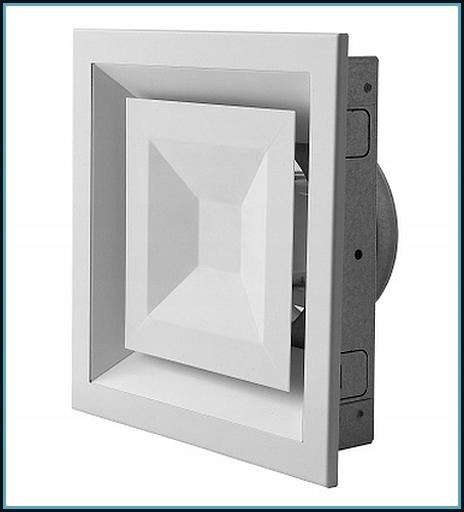

Anemostat kwadratowy nawiewny fi 125 mm z ramką

* * *

Model - ASK125-ML.B

Dane techniczne:

• Regulowany - Nie
• Średnica - 125 mm
• Max. temperatura - 180* C

Wymiary anemostatu w [mm]

Zestawienie wymiarów:

Opis produktu:

Anemostaty stanowią osłonę otworów wentylacji wywiewnej lub estetyczne zakończenie wylotów nawiewów

w instalacjach rozprowadzania ciepłego powietrza.

W ofercie dostępne są:

• Anemostaty nawiewne – osłona nawiewów powietrza – dostępny również w wersji kwadratowej
• Anemostaty wywiewne – osłona otworów wentylacji nawiewnej
• Anemostaty chromoniklowe – nawiewno – wywiewne, wykonane z blachy nierdzewnej
• Ramki montażowe – w komplecie z anemostatem – umożliwiają jego montaż w suficie

Do ramki doprowadza się przewód elastyczny instalacji nawiewnej lub wywiewnej.

* * *

ZASTOSOWANIE:

• osłona otworu wylotowego wentylacji wywiewnej (montaż wyłącznie wewnątrz pomieszczeń)
• osłona otworów wylotowych w instalacjach do rozprowadzania ciepłego powietrza DGP

Zasada działania anemostatu:

Podstawowe zasady instalacji systemów DGP:

• trasy przewodów powinny być jak najkrótsze i zawierać jak najmniej kształtek,
• należy stosować trójniki i kolana o w miarę możliwości łagodnych łukach,
• dla komfortu akustycznego i redukcji prędkości powietrza stosować elementy pełniące rolę skrzynek rozprężnych,
• zakładając prędkości przepływu w kanałach do obliczeń przekroju i wymiarów liniowych korzystne jest ich przyjmowanie z zakresu 2,5  - 4 m/s, nie powinno się natomiast przekraczać wartości 6 m/s.
• należy  przewidzieć elementy regulacyjne w postaci elementów nawiewnych z regulacją: kratki z żaluzją lub anemostaty nawiewne, bądź w postaci przepustnic.
