Relay-B 8CH Modbus PoE Ethernet – Przemysłowy Sterownik Przekaźników

Kod producenta: 27876

Odkryj niezawodność i zaawansowaną funkcjonalność z modułem przekaźników Modbus PoE ETH Relay-B firmy Waveshare. Ten przemysłowy moduł przekaźników jest idealnym rozwiązaniem do zastosowań w automatyce przemysłowej, inteligentnych budynkach oraz wszelkich projektach wymagających zdalnego sterowania wieloma urządzeniami.

• Управление Ethernet: модуль оснащен портом Ethernet, что позволяет легко интеграция с локальной сетью и удаленное управление реле.
• Поддержка PoE (Power over Ethernet): с технологией PoE, питание и связь осуществляются одним кабель Ethernet, что упрощает установку и снижает затраты на проводку.
• Протокол Modbus RTU / TCP: поддержка протоколов Modbus RTU и Modbus TCP обеспечивает надежную связь в различные промышленные среды.
• Корпус на DIN-рейке: прочный корпус из АБС-пластика позволяет легко монтировать на DIN-рейку, обеспечивая при этом защита и безопасность.
• Несколько вариантов питания: модуль поддерживает широкий диапазон напряжения питания постоянного тока 7~36 В и PoE, совместимый с IEEE 802.3 af, что дает гибкость в выборе источник питания.
• Функция flash-on / flash-off: позволяет временно включить реле на определенное время путем передачи соответствующего аргумента в команде, а затем автоматическое отключение.
• Поддержка протокола MQTT: управление реле благодаря протоколу MQTT, наряду с демонстрацией приложения Alibaba Cloud MQTT, он упрощает интеграцию с современнымисистемы IoT.
• Бортовая оптоизоляция: встроенные оптические изоляторы защищают реле от помех, вызванных высоковольтными цепями.
• Выделенная система управления реле: со встроенным диодом защиты от перенапряжения (flyback) обеспечивает более сильное и стабильное управление.
• Схема защиты перед обратным подключением: защищает устройство от неправильного повреждения подключение питания.
• Высококачественные реле: контактная нагрузка до ≤10A при 250vac / 30VDC гарантирует надежную работу в сложных условиях.
• Показатели Светодиод и сеть: четыре светодиода и сетевые индикаторы сообщают о состоянии MCU и состоянии передача сигнала, облегчая мониторинг работы модуля.

• Интерфейс связи: Ethernet 10/100 м
• Протоколы: Modbus RTU, Modbus TCP, MQTT, HTTP, UDP, UDP Multicast
• Источник питания: PoE (IEEE 802.3 af) или DC 7~36В
• Тип реле: SPST-NO (однополюсный, нормально открытый)
• Контактная нагрузка: ≤10A 250vac / 30VDC
• Рабочая температура: -40℃ ~ 85℃
• Размеры: 180 мм x 121 мм x 24 мм
• Корпус: DIN-рейка, изготовлен из АБС-пластика

Коммуникационные функции

• Несколько режимов связи: поддержка режимов TCP Server, TCP Client, UDP, UDP Multicast, HTTP и MQTT, что обеспечивает гибкость в различных применения.
• Протокол Modbus: использует протоколы Modbus RTU и Modbus TCP, обеспечивает надежную связь с различными устройствами и системами.

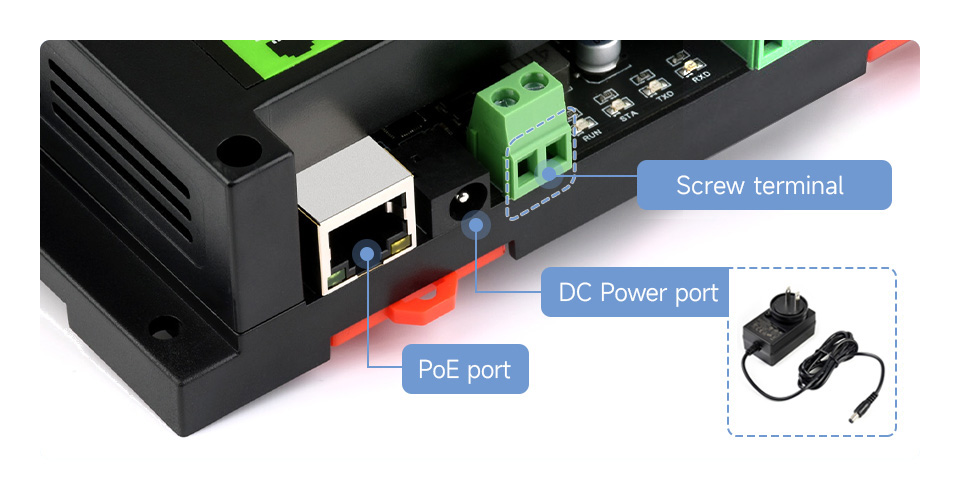

Opcje zasilania

• Port zasilania DC: Umożliwia bezpośrednie zasilanie modułu za pomocą standardowej wtyczki zasilającej, co zapewnia prostotę instalacji.
• Terminal śrubowy: Obsługuje szeroki zakres napięcia zasilania od DC 7 do 36V, oferując elastyczność w doborze źródła zasilania.
• Port PoE: Zgodny z normą IEEE 802.3af PoE, umożliwiający zarówno zasilanie, jak i komunikację przez jeden kabel Ethernet, co upraszcza okablowanie i redukuje koszty instalacji.

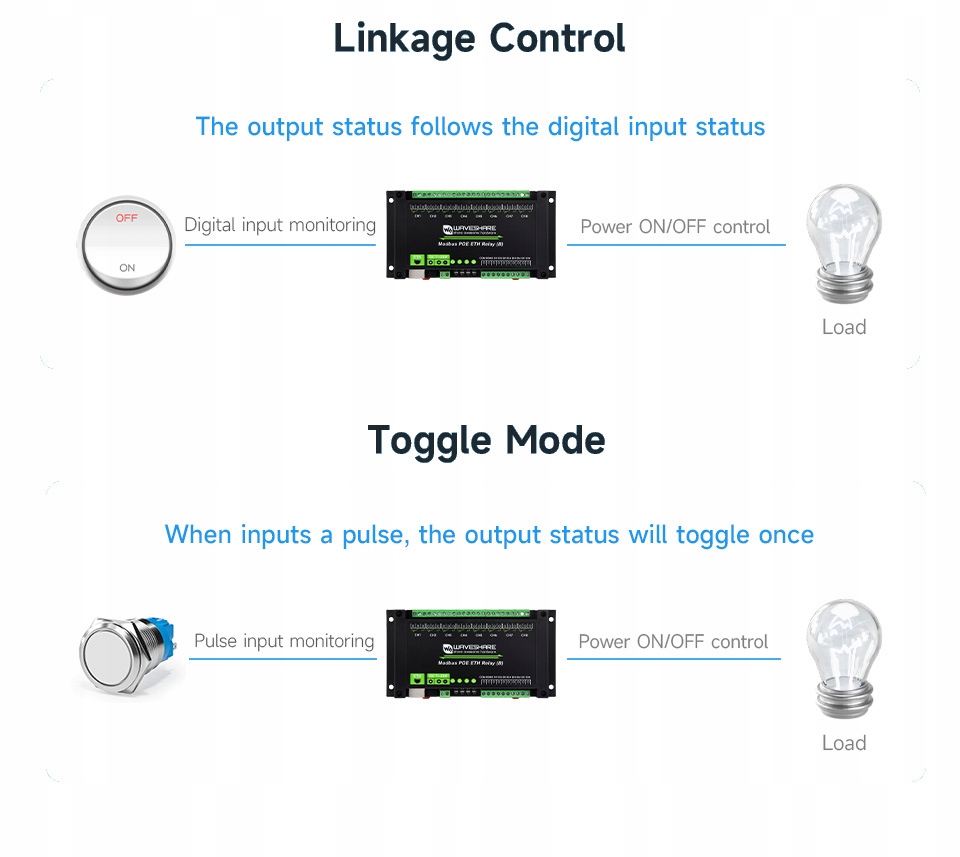

Wejścia cyfrowe

• Wsparcie dla różnych typów wejść: Moduł przekaźników umożliwia podłączenie zarówno pasywnych (suchych styków), jak i aktywnych (mokrych styków) wejść cyfrowych, co zwiększa elastyczność zastosowań.
• Dwukierunkowa izolacja optyczna: Dzięki wbudowanym optoizolatorom, wejścia cyfrowe są chronione przed zakłóceniami elektrycznymi oraz wysokim napięciem, co zapewnia stabilne i bezpieczne działanie modułu w różnych środowiskach przemysłowych.

Интерфейсы и указатели

• Несколько светодиодных индикаторов: облегчают мониторинг статус действия, обеспечивая быстрый и четкий просмотр текущих операций модуля.

Zastosowania:

• Automatyka przemysłowa: Sterowanie maszynami, liniami produkcyjnymi, systemami HVAC.
• Inteligentne budynki: Zarządzanie oświetleniem, kontrola dostępu, systemy bezpieczeństwa.
• Zdalne sterowanie: Monitorowanie i sterowanie urządzeniami na odległość przez sieć Ethernet.
• Projekty IoT: Integracja z systemami Internetu Rzeczy dzięki wsparciu dla protokołu MQTT.
• Projekty DIY i edukacyjne: Idealny dla entuzjastów elektroniki i studentów.
