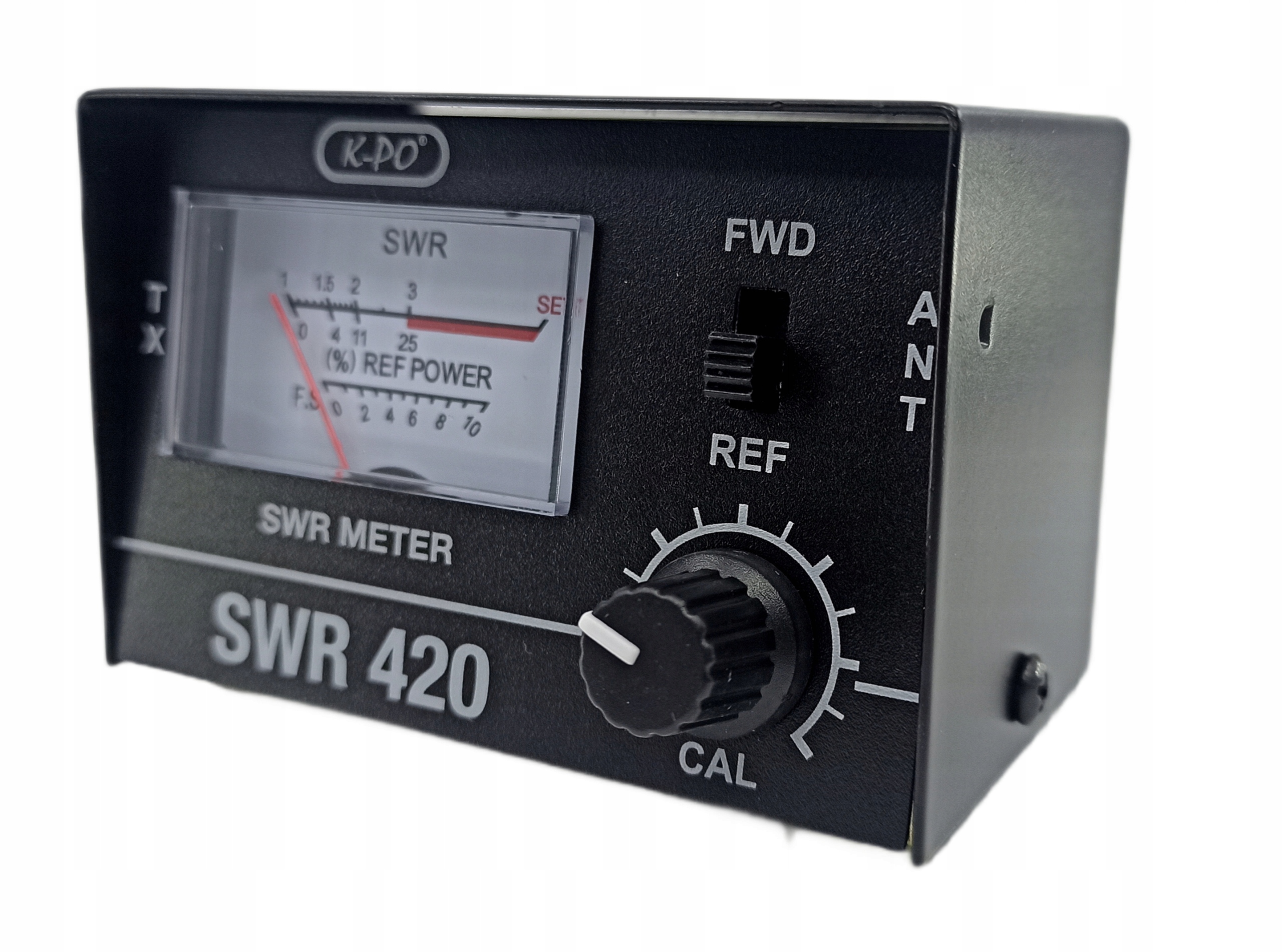

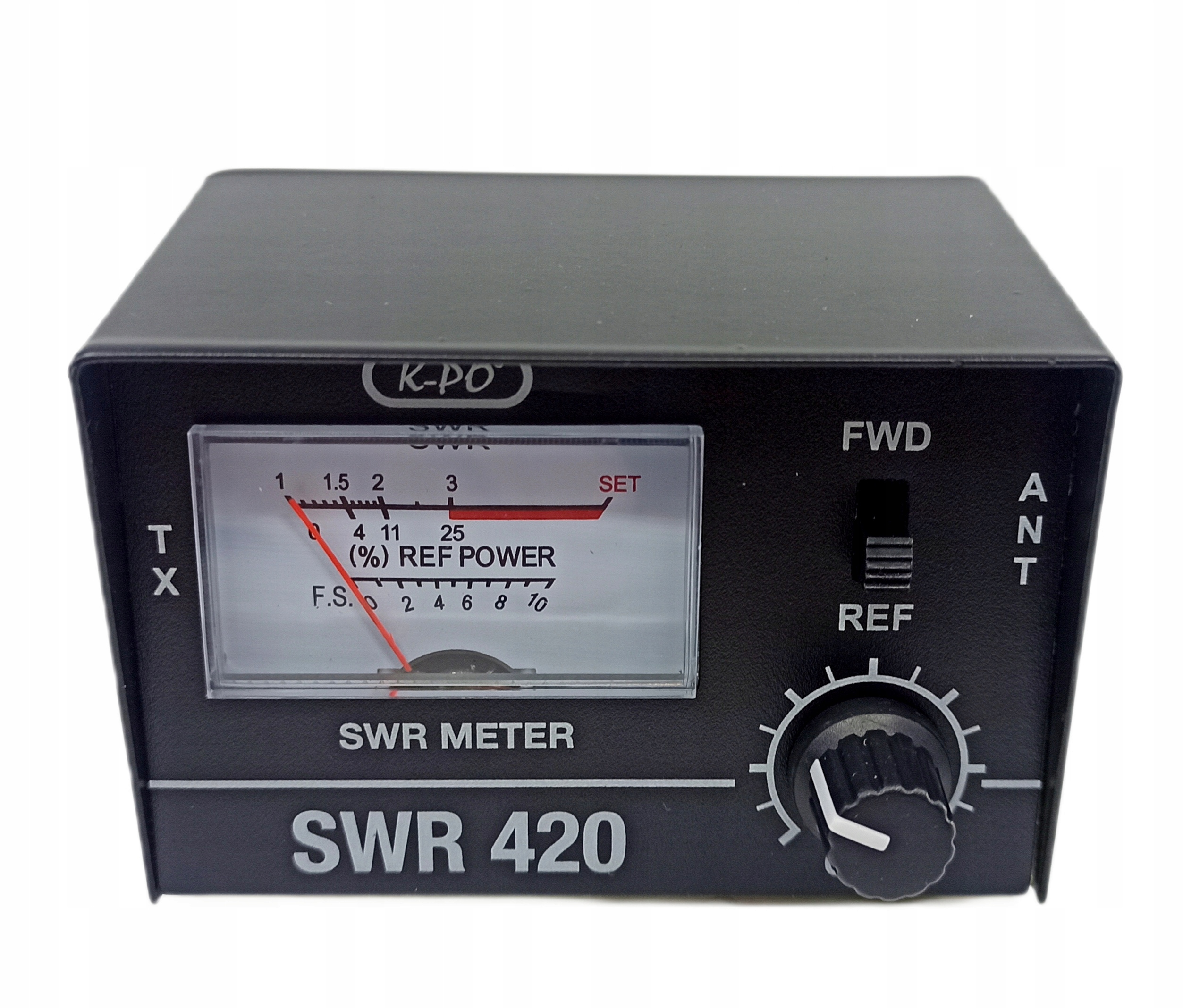

Reflektometr miernik swr  K-PO 420

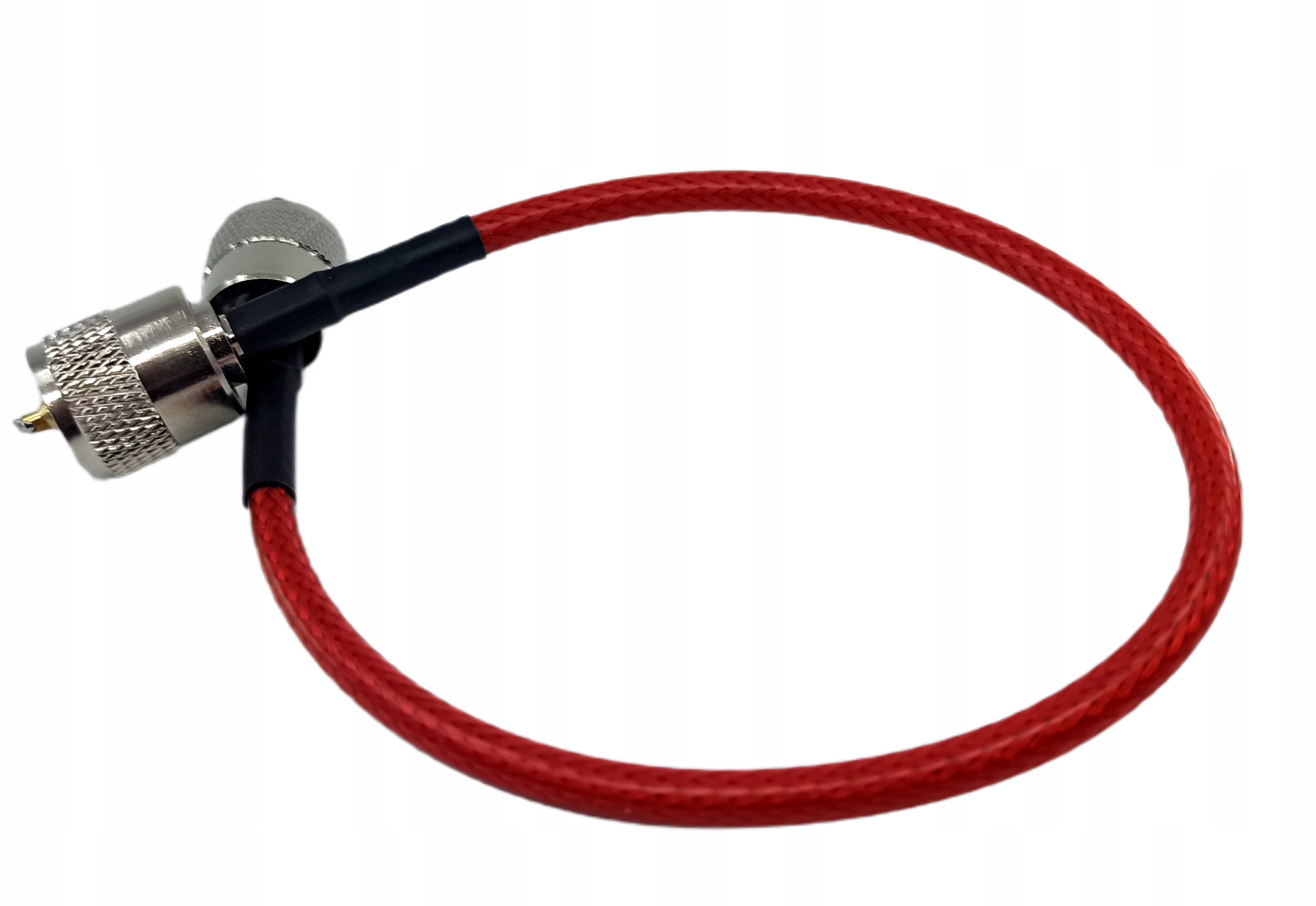

W zestawie kabel konieczny do wykonania pomiaru .

reflektometr  to przyrząd służący do pomiaru mocy oraz współczynnika fali stojącej SWR, świadczącego o stopniu elektrycznego dopasowania układu antenowego oraz urządzenia nadawczo - odbiorczego.

Miernik SWR, fachowo reflektometr,  to podstawowe wyposażenie każdego radioamatora, które pozwala zestroić antenę CB oraz kontrolować sprawność instalacji antenowej.

Prosty reflektometr, dzięki któremu dostroisz antenę CB samochodową lub bazową.

Specyfikacja:

• zakres częstotliwości pracy: 27 MHz
• błąd pomiaru: do 5%
• złącza: SO-239
• wymiary: 85 x 80 x 58 mm
• waga: ok. 250g

POMIAR WSPÓŁCZYNNIKA SWR

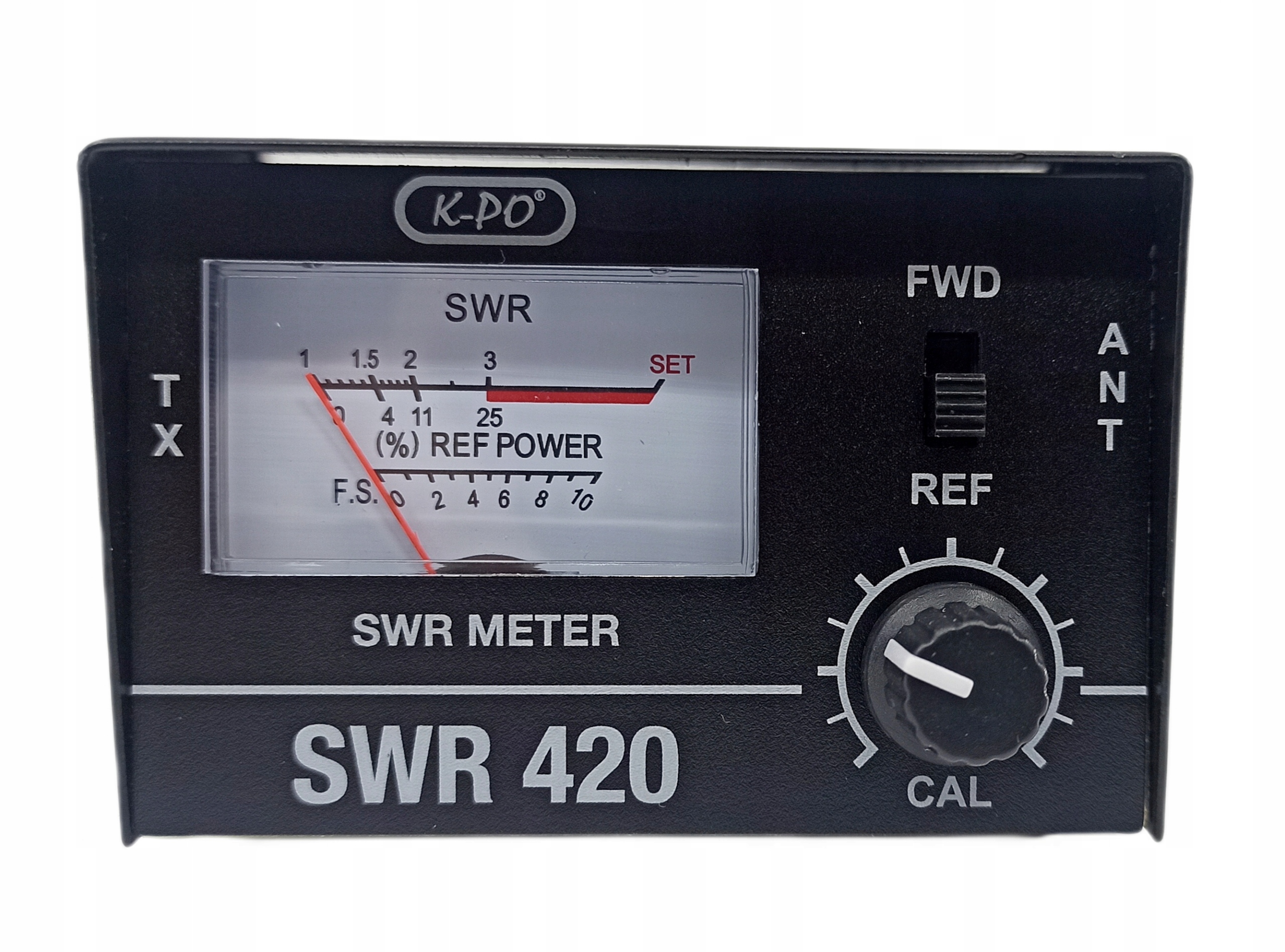

1. Przełącznik znajdujący się w dolnej części panela przedniego reflektometru, ustaw w pozycji FWD.2. W radiu włącz nadawanie i za pomocą pokrętła z prawej strony reflektometru, ustaw wskazówkę na prawej skali oznaczonej SWR tak, by wskazywała pozycję SET (na końcu skali SWR).3. Cały czas nadając, ustaw teraz przełącznik w pozycję REF i odczytaj wartość niedopasowania, czyli współczynnik SWR.4. Przy poprawnie zestrojonej antenie współczynnik SWR powinien mieć najniższą wartość (co najwyżej 1,5) na kanale 20 CB. W miarę oddalania się od kanału 20 SWR powinien osiągać wartości maksymalne na kanałach 1 i 40. Należy pamiętać, że po zmianie kanału należy zawsze przeprowadzić kalibrację, czyli powtórzyć kroki opisane w punktach od 2 do 4. Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 1 i rośnie w miarę zbliżania się do kanału 40, oznacza to, że promiennik anteny jest za długi i należy go skrócić (w zależności od typu anteny poprzez wsunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym skróceniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki opisane w punktach 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.Jeśli w wyniku pomiarów okaże się, iż SWR jest najmniejszy na kanale 40 i rośnie w miarę zbliżania się do kanału 1, oznacza to, że promiennik anteny jest za krótki i należy go nieco wydłużyć (w zależności od typu anteny poprzez wysunięcie anteny lub przemieszczenie pierścieni regulacyjnych). Po nieznacznym wydłużeniu promiennika należy ponownie zmierzyć SWR, czyli powtórzyć kroki podane w punktach od 2 do 4, aż osiągniemy sytuację, w której SWR jest najmniejszy na kanale 20 i rośnie w miarę zbliżania się do kanałów 1 lub 40.
