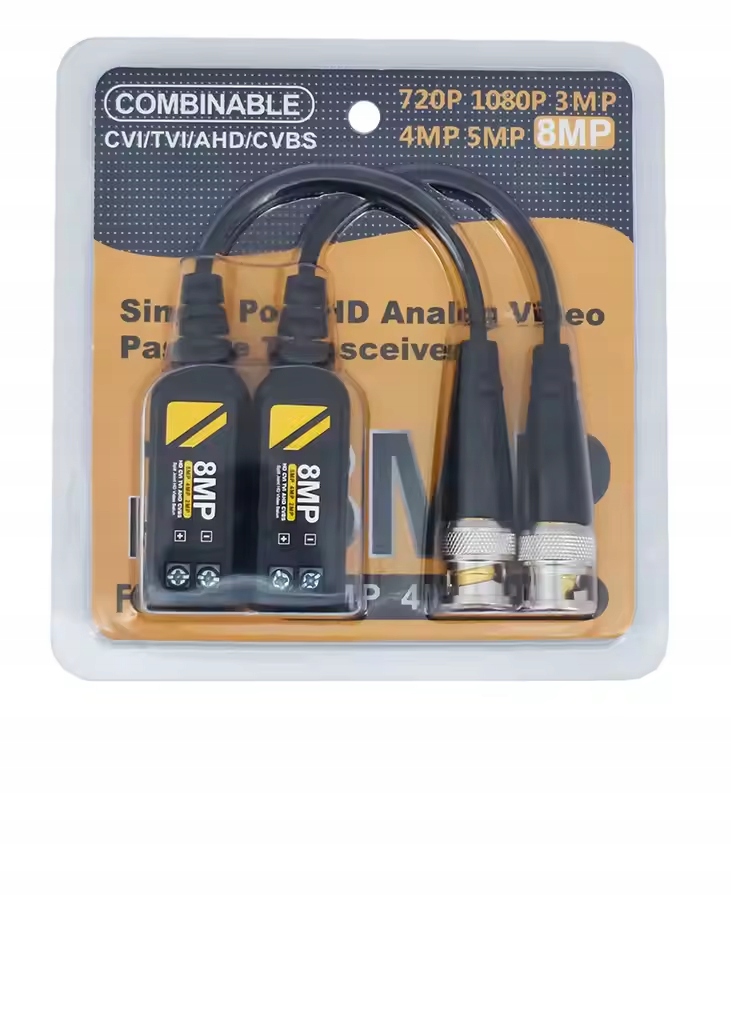

TRANSFORMATOR VIDEO AHD, HD-CVI, HD-TVI, CVBS PAL MAX 8 MPX

TRANSFORMATOR WIDEO AHD, HD-CVI, HD-TVI, CVBS PAL, TRANSMISJA VIDEO PO SKRĘTCE UTP, TR-1DL*P2

TRANSFORMATOR WIDEO AHD, HD-CVI, HD-TVI, CVBS PAL, TRANSMISJA VIDEO PO SKRĘTCE UTP, TR-1DL*P2

Zestaw przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 250m @ 720p / 150m @ 1080p (skrętka komputerowa 5e kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-) Odwrotne połączenie spowoduje zakłócenia obrazu,

W opakowaniu: 2 szt.

Standard:

AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo:

250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp

Tłumienie:

4.43 MHz @ 0.31 dB 11 MHz @ 0.49 dB 21 MHz @ 0.75 dB 38 MHz @ 1.07 dB 42 MHz @ 1.08 dB 67.5 MHz @ 1.41 dB Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

CMRR (dB @ 5MHz): 50 dB

Impedancja złącza koncentrycznego: 75 Ω

Impedancja złącza symetrycznego: 100 Ω

Typ złącza koncentrycznego: BNC Wtyk na przewodzie

Typ złącza symetrycznego: Zaciski sprężynowe

Temperatura pracy: -10 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia: < 95 %

Waga: 0.024 kg

Wymiary: 44  x 17  x 19 mm
