Zestaw elementów rekuperacji mechanicznej do samodzielnego montażu dla domu parterowego (1 kondygnacja) o powierzchni 70-99 m2 ZESTAW NR 77

wykonany na instalacji o średnicy 75mm

W skład zestawu wchodzi :

✅ Rura wentylacyjna z powłoką antybakteryjną (30 ppm Ag)

75mm -100 mb (2 krążki)

✅ Centrala wentylacyjna CWP 360/200

✅ Skrzynka rozdzielcza 12x75/200 - 1 szt.

✅ Skrzynka rozdzielcza 12x75/200 - 1 szt.

✅ Skrzynka rozprężna 2x75/125 -6 szt.

✅ Skrzynka rozprężna 3x75/125 -2 szt.

✅ Czerpnia K1 - 1szt.

✅ Wyrzutnia K1 - 1szt.

✅ Zaślepka - 5 szt.

✅ Przepustnica Max-Vent - 10 szt.

✅ Taśma - 1 szt.

✅ Uszczelki - 40 szt.

Przewód wentylacyjny MAX-VENT

z tworzywa sztucznego z gładką, antybakteryjną i antygrzybiczną (30 ppm Ag)

średnica zewnętrzna: Ø75 mm

Elastyczna rura wentylacyjna MAX-VENT służą do przemieszczania, transportowania  powietrza nawiewnego i wywiewnego w systemach wentylacji mechanicznych

Przewody charakteryzują się:

-Dużą elastycznością

-Dwuwarstwowa konstrukcja gwarantuje dużą wytrzymałość i umożliwia np. zalanie betonem konstrukcyjnym  i tłumi hałas   oraz izoluje termicznie.

Dwuwarstwowa rura MAX-WENT posiada  powłokę wewnętrzna  antybakteryjne i grzybobójczą  w postaci aktywnych cząstek srebra  Warstwa wewnętrzna posiada również działanie antystatyczne, co ogranicza osiadanie i gromadzenie się kurzu w rurach.

Skrzynki rozdzielcze 200mm

WYRÓŻNIAJĄCE CECHY PRODUKTU:

• Wzmocniona konstrukcja (inspiracja zaczerpnięta z przyrody TECHNOLOGIA PLASTRÓW MIODU)
• Wzmocnienie zewnętrzne zwiększa wytrzymałość nie ingeruje w przepływ
• Wydłużone mocowanie na kanał -75mm  (w niektórych przypadkach mocowanie pierścieniami będzie zbędne)
• Kształt  w środku skrzynek wygłusza dźwięk i stabilizuje przepływ powietrza , zmniejsza opór , odpowiednio kierując powietrze  do odpowiedniego kanału wentylacyjnego (znacznie lepiej sobie radzą niż znane dotychczas na rynku  niektóre produkty tej klasy i wyższej )
• Są ciche nie trzeba ich wytłumiać
• Stawiają mały opór
• USZCZELKA OBWODOWA  gwarantująca zawsze szczelność  (nie musisz używać specjalnego drogiego noża jednorazowego do obcinania kanałów wentylacyjnych (rur)  DBAMY O ŚRODOWISKO I TWÓJ PORTFEL  )
• Mają dodatek srebra są antybakteryjne biobójcze
• Są antystatyczne
• Zastosowano technologie XXI  wieku   NANOMATERIAŁY która polepsza właściwości mechaniczne, lepsze właściwości  wizualne ,konstrukcyjne , zwiększa aktywność chemiczną, zwiększa działanie antybakteryjne powodując mniejsze obciążenie dla środowiska , zapewnia długotrwałą ochronę mikrobiologiczną

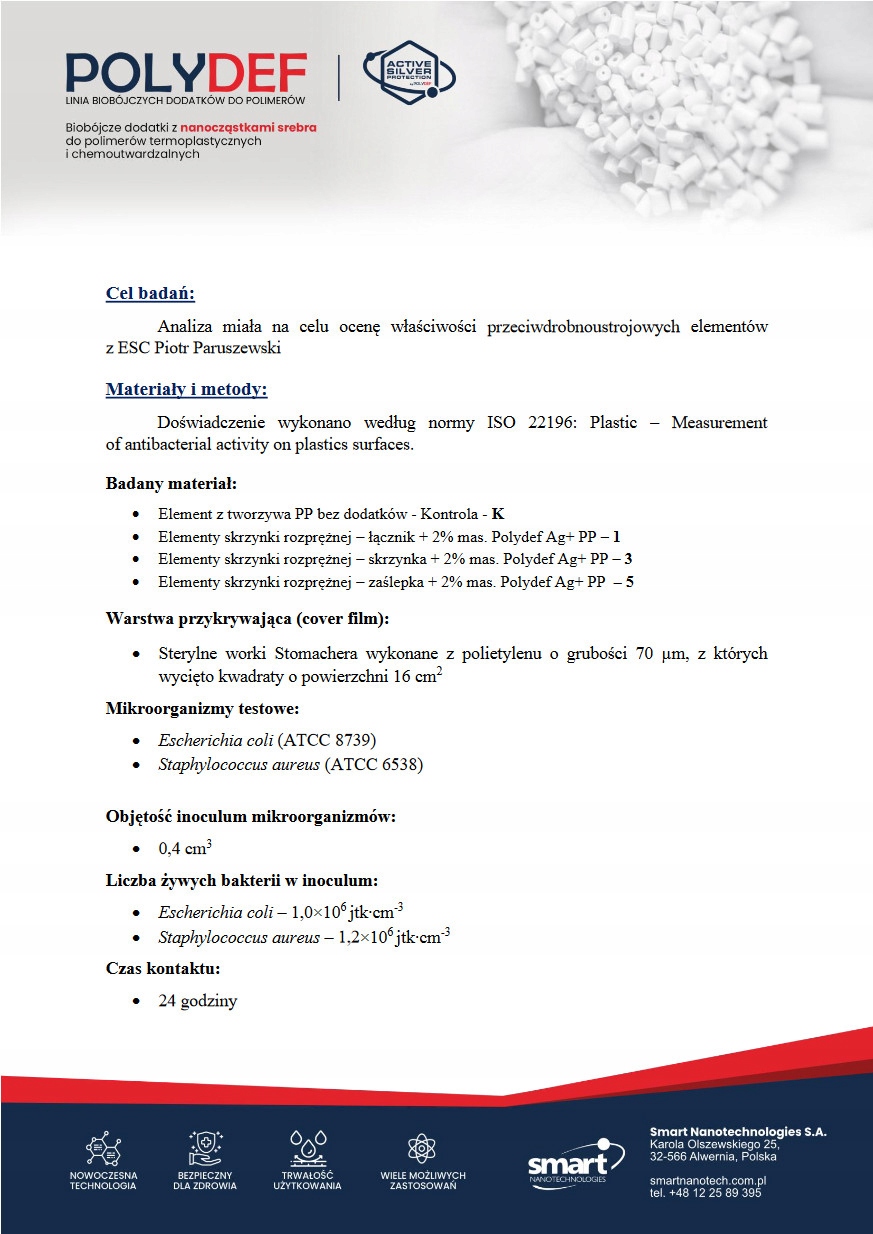

➡️ NASZE PRODUKTY MAJĄ DOSKONAŁE WŁAŚCIWOŚCI BIOBÓJCZE, POTWIERDZONE ODPOWIEDNIMI BADANIAMI ⬅️

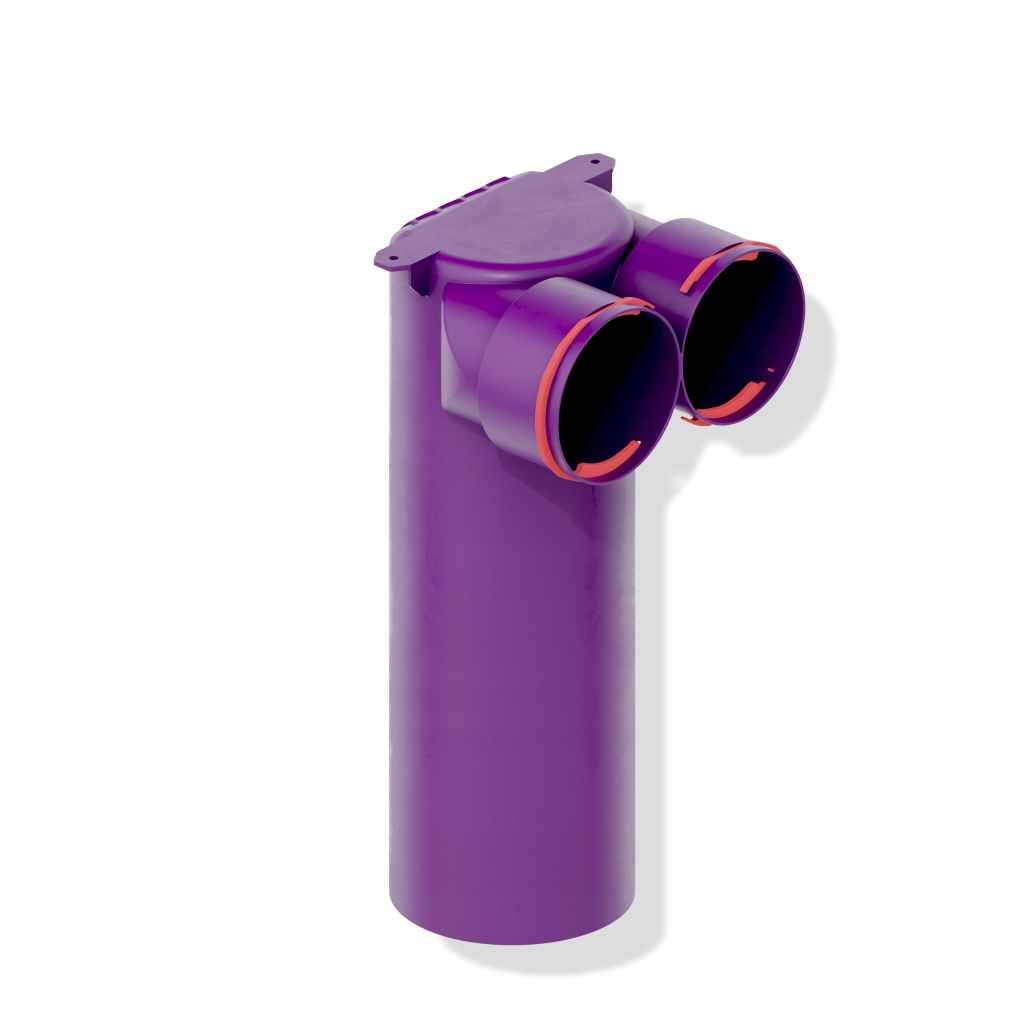

SKRZYNKA ROZPRĘŻNA 75mm / 125mm

Zawiera zacisk do kanałów wentylacyjnych.

• Średnica kanału wentylacyjnego - 75mm
• Średnica kanału głównego - 125mm.

Warstwa cząsteczek srebra niweluje zapachy, jest antystatyczna, antybakteryjna i biobójcza.

Możliwość przycięcia i skrócenia skrzynki.

Nadaję się na stronę wyciągową i nawiewną.

Zobacz prezentację systemu MAX-VENT gen2 , bardzo łatwo go zamontujesz, a z kanału na youtube  Piotr Paruszewski  nauczysz się jak robić rekuperację,  jak zamontować urządzenia, jak dobrać , jak zaprojektować wentylację z rekuperacją i klimatyzacją kanałową---   ps nie jest to trudne, zobacz i przekonaj się sam

• Prezentacja systemu: ▶️ https://youtu.be/zwnY-pdrwj8
• Prezentacja całości  klimatyzacji kanałowej GWC: ▶️ https://youtu.be/m8BvSsrRX5w
• Trwałość naszych produktów: ▶️ https://youtu.be/a3_OZIj2fLI
• Zobacz kurs montażu rekuperacji: ▶️ https://youtu.be/ZMhyH29QXEY
• Jak dobrać wybrać wymiennik do centrali wentylacyjnej: ▶️ https://youtu.be/PQYRlMa0cU4
• Jak dobrać i zrobić czerpnie i wyrzutnie: ▶️ https://youtu.be/JaYdZvX_Jl0
• Jak dobrać rekuperator, centrale wentylacyjną: ▶️ https://youtu.be/T4-kbpZCiRg
• Wielka teoria anemostatu przy rekuperacji wentylacji: ▶️ https://youtu.be/hmj_Zri58Wo
• Nawiewnik liniowy antresola jak zrobić: ▶️ https://youtu.be/zW6ewKM40F4
• Wielka teoria rekuperacji wentylacji: ▶️ https://youtu.be/TUGCt0jLmsk
• Teoria rozmieszczenia anemostatów: ▶️ https://youtu.be/2DrL7inP8xA
• Rozmieszczenia anemostatów zgodnie z normą PN-83: ▶️ https://youtu.be/tT88G79NqjE
• Łączenie skrzynek rozdzielczych: ▶️ https://youtu.be/Uq1FjNinR7U
• Rozmieszczenia anemostatów zgodnie z MODĄ FACEBOOK: ▶️ https://youtu.be/qKcPhyyynKM
• Rozmieszczenia anemostatów pomysły Paruszewskiego: ▶️ https://youtu.be/TzhaNNL84hU

Zobacz źródło wiedzy naucz się nowego zawodu, na kanale są dziesiątki filmów, setki porad od osoby z 20 letnim doświadczeniem, znajdziesz kompendium wiedzy o wentylacji, rekuperacji itd...

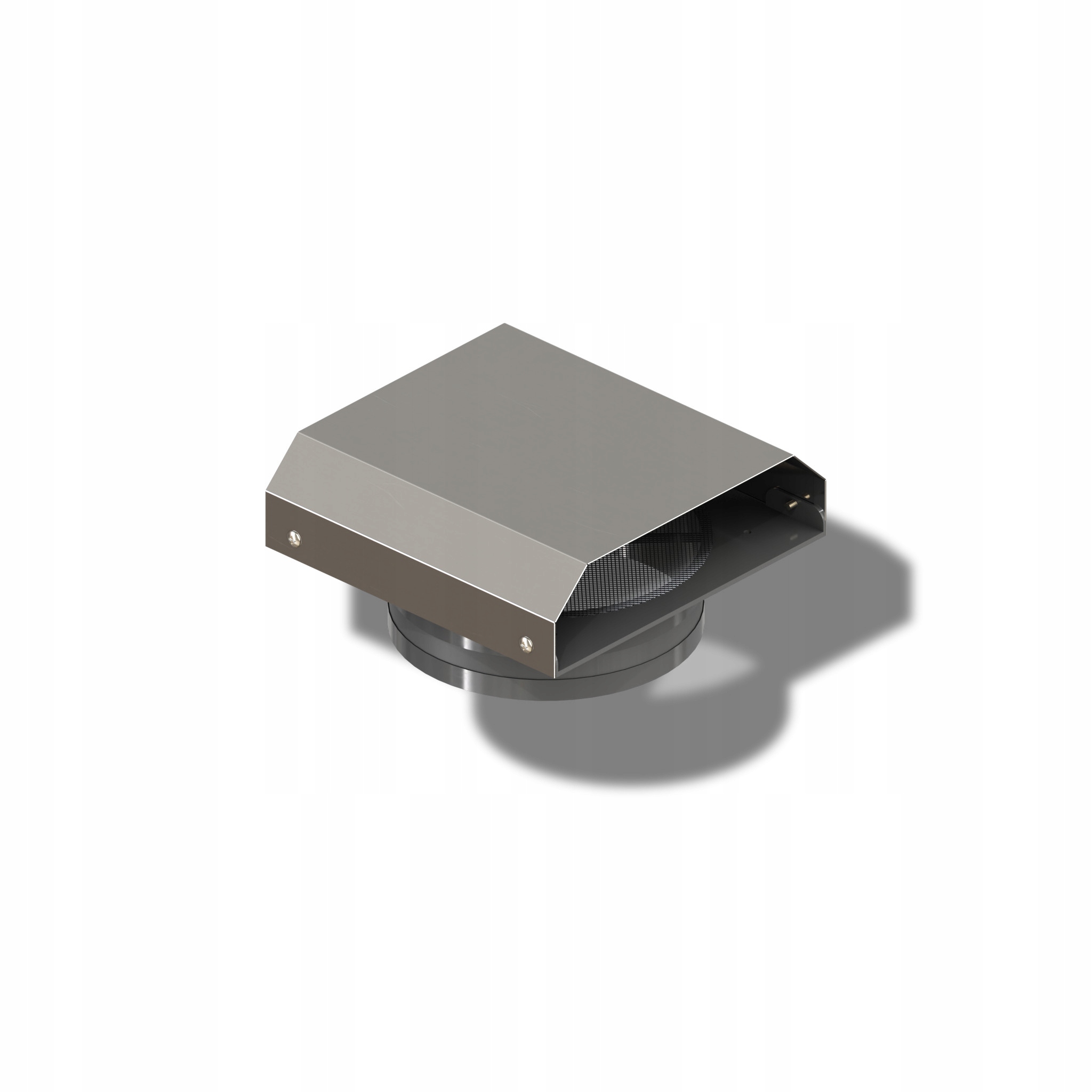

Czerpnia, wyrzutnia

• Średnica: Ø 200
• Wykonana z blachy kwasoodpornej
• Szybka i łatwa instalacja
• Wysoka jakość wykonania zapewnia niski poziom hałasu
• Siatka zabezpieczająca przed dostawaniem się owadów.

Zestaw zawiera 10szt przepustnic regulacyjnych  stabilizujących i wyciszających przepływ powietrza.

Regulacja tymi przepustnicami umożliwia się cieszyć wyjątkową  cichą instalacją

Przepustnica 125 MAX-VENT

Piankowa przepustnica regulacyjna to ekonomiczna przepustnica przeznaczona do centralnych systemów wentylacyjnych o właściwościach tłumiących. Podwójną role uzyskuje dzięki konstrukcji oraz materiałowi z którego jest wykonana - elastycznej  pianki . Przepustnicę wsuwa się do okrągłego kanału (np. przed zaworem) a następnie usuwa się wybraną ilość wyciętych fabrycznie wkładek. W celu uzyskania większego tłumienia można zamontować kilka szeregowo

Przepustnica posiada bardzo mały opór i reguluje się ją płynnie

Характеристики дроссельной заслонки

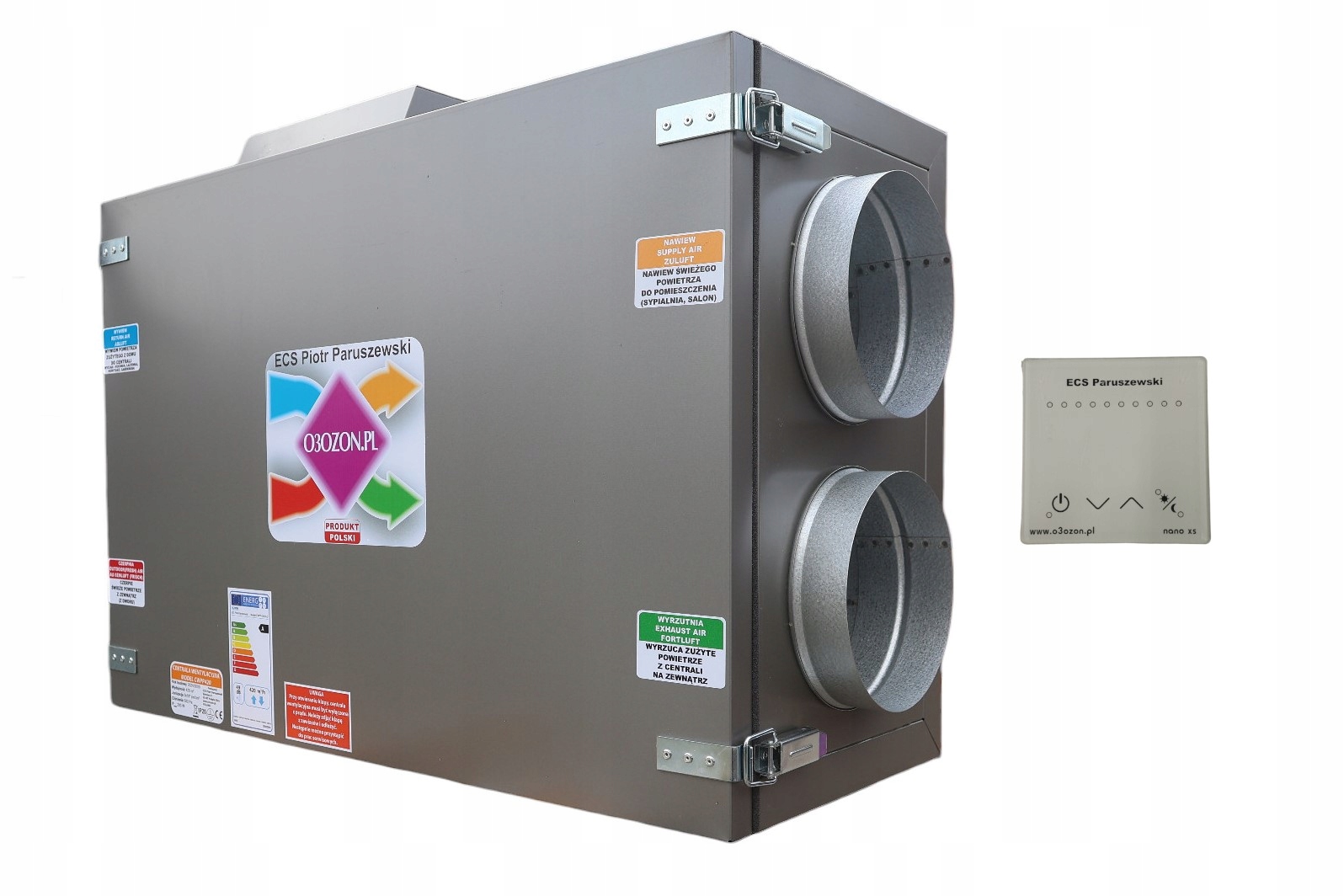

Centrala wentylacyjna

Specyfikacja techniczna

• Wydajność centrali: do 300 m³/h
• Moc: min. 30 W, max. 120 W
• Ciśnienie: do 200 Pa
• Wydajność wentylatorów: 2x550 m³/h
• Napięcie: 230 V, 50 Hz
• Sprawność odzysku ciepła: od 65% do 92%
• Obroty silnika: 2400 obr/min
• Poziom hałasu: 24-40 dB(A)
• Maksymalna temperatura pracy: do 45°C
• Obudowa: blacha
• Izolacja: wełna 40 mm
• Filtr nawiewu: G4
• Filtr wyciągu: G4
• Średnica króćców: 200 mm
• Sprawność rekuperatora: do 95%
• Typ rekuperatora: przeciwprądowy, wykonany z tworzywa
• System antyzamrożeniowy
• Waga: około 50 kg (porównaj z innymi produktami tej klasy!)
• Regulator prędkości obrotowej

Do każdej centrali dodajemy sterownik

Sterownik umożliwia:

- włączenie, wyłączenie wentylatorów

- włączenie wyłączenie BYPASSU

- zmniejszenie obrotów wentylatorów

- zwiększenie obrotów wentylatorów

- zmiana trybów dzień/noc  (standardowe lub obniżone obroty, sterownik zapamiętuje nastawienia dla obu trybów)

- linijka LED określająca poziom obrotów

- wykrzyknik LED sygnalizujący awarię
